Vector

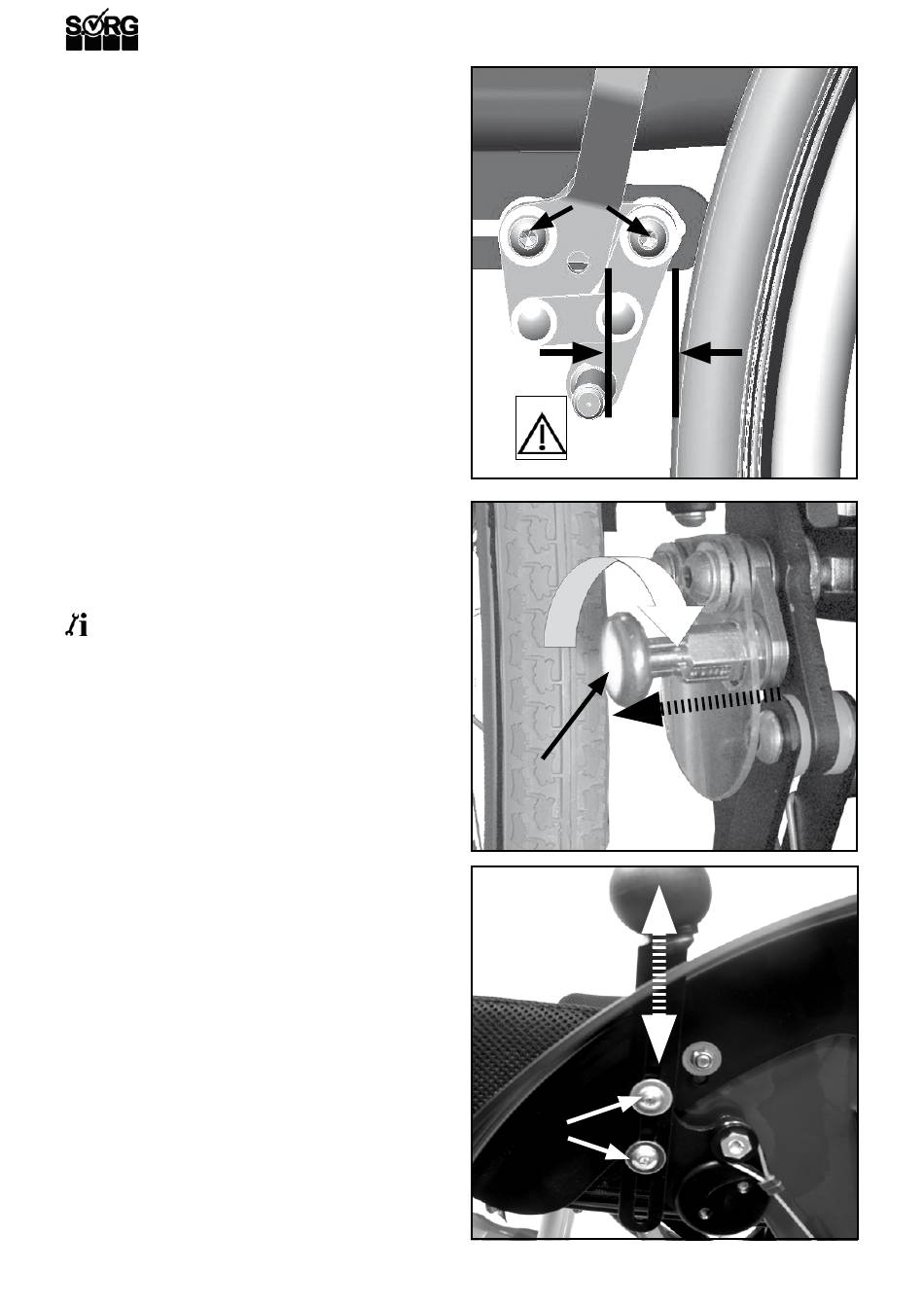

2.7.1 Standard Feststellbremse

(1) Kontrollieren Sie zuerst den Reifenfülldruck der An-
triebsräder (erforderlichen Angaben auf dem Reifenman-
tel). Zum Justieren der Bremse lösen Sie beiden Schrauben
(A) auf beiden Seiten, bringen den Bremskörper in die ent-
sprechende Position und ziehen die Schrauben (A) wieder
fest an.

2.7.2 Feststellbremse verriegelbar

(2) Die Einstellung der verriegelbaren Bremse erfolgt wie
oben beschrieben.
Zum Entriegeln den Verriegelungsbolzen nach außen zie-
hen, um 90° drehen, Bremse lösen oder schließen, Bolzen
wieder um 90° drehen bis er eingerastet ist.

2.7.3 Seilzugbremse

Die Seilzugbremse ist im Kleiderschutzseitenteil eingelas-
sen und wird über einen Seilzug bedient. Dieser muss re-
gelmäßig auf Funktionstüchtigkeit überprüft und ggf. nach-
gestellt werden. Die Einstellung am Seilzug der Bremse
erfolgt identisch wie bei der Trommelbremse.
(3) Zur Einstellung der Länge des Bremshebels lösen Sie
die Schrauben (A), justieren ihn in die gewünschte Position
und ziehen beide Schrauben wieder fest an.
INFORMATION
Der Abstand zwischen Bremsandruckbolzen und Reifen-
decke darf max. 6 mm betragen.
20
(1)
(A)
max. 21 mm
(2)
(A)
(3)
(A)
