2.12 BAUGRUPPE OUTDOOR-VORBAU

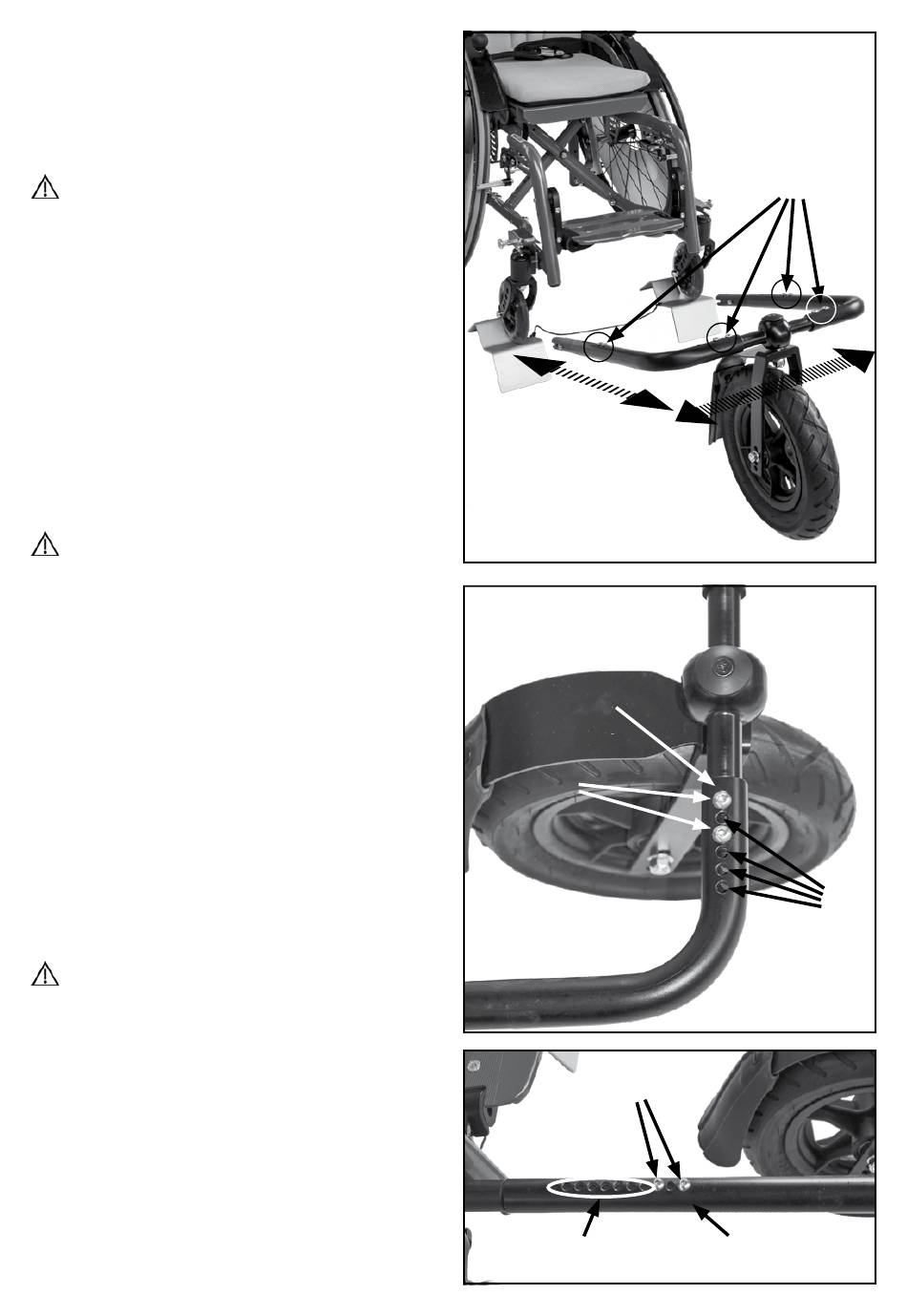

(1) Die Schiebehilfe für den Außenbereich kann in der Län-
ge und in der Breite teleskopiert werden. Jede Verbindungs-
stelle (A) ist mit je zwei Tuflok-Schrauben fixiert. In das in-
nenliegende Rohr sind Gewinde geschnitten, in die die
Tuflok-Schrauben gedreht sind.
ACHTUNG
Nach dem Ändern der Breite bzw. der Länge müssen an
jeder Verbindungsstelle (A) BEIDE Schrauben in ein Ge-
winde gedreht sein.
Tuflok-Schrauben sind Sicherheitsschrauben und nach
dem Öffnen durch neue zu ersetzen.

2.12.1 Verbreitern

(2) Zum Verbreitern:
• Entfernen Sie auf beiden Seiten des Rades alle
vier Tuflok-Schrauben (A) und entsorgen Sie diese!
• Teleskopieren Sie das Rohr (B) auf beiden Seiten
symmetrisch um das gewünschte Maß (± 1 cm pro
Bohrung).
• Drehen Sie die neuen Tuflok-Schrauben (A) an der
neuen Position (C) fest in die Gewinde.
ACHTUNG
Die Rohre müssen auf beiden Seiten des Rades um das
selbe Maß teleskopiert worden sein.
2.12.2 Verlängern
Beim Verlängern /Verkürzen bewirken Sie:
• Langer Radstand = weicher Fahrkomfort mit gro-
ßer Stoß-Absorbation aber großem Wendekreis,
• kurzer Radstand = deutlich verringerter Kraftauf-
wand beim Aktiv-Fahren, kleiner Wendekreis und
normale Stoß-Absorbation.
(3) Zum Verlängern:
• Entfernen Sie auf beiden Seiten alle vier Tuflok-
Schrauben (A) und entsorgen Sie diese!
• Verlängern/verkürzen Sie das Rohr (B) auf beiden
Seiten symmetrisch um das gewünschte Maß (± 1
cm pro Bohrung).
• Drehen Sie die neuen Tuflok-Schrauben (A) an der
neuen Position (C) fest in die Gewinde.
ACHTUNG
Die Rohre müssen auf beiden Seiten um das selbe Maß
teleskopiert worden sein
(1)
(2)
(B)
(A)
(3)
(A)
(C)
Serviceheft
(A)
(C)
(B)
27
