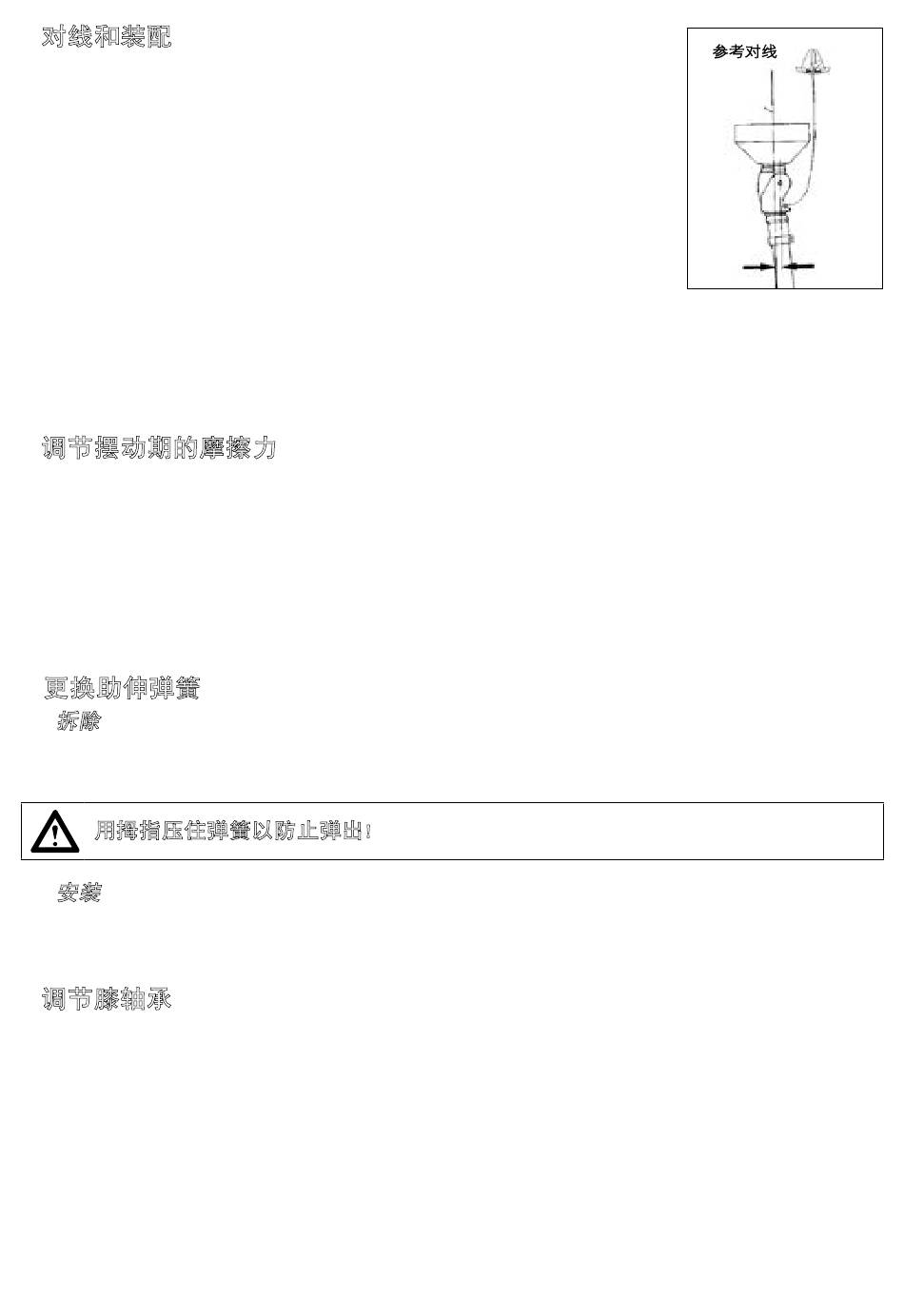

3 对线和装配
假肢接受腔和组件式配件在三维空间的组合会影响假肢的静态和动态功
能。安装接受腔的时候，假肢残端的位置也应该考虑在内。在石膏取型
和安装试验接受腔过程中标记在额状面和矢状面的重力线将会有助于接
受腔的适配和对线的调整。
假脚和膝关节根据建议进行对线。 (比如，重力线位于膝转动中心后
10-15 毫米,见图). 关节的位置受到轴的位置的影响。
我们推荐使用奥托博克激光测力平台 L.A.S.A.R.743L200 (或者对线设
备 743A100). 激光对线仪 L.A.S.A.R. 743L100，可以帮助为使用者进
行成功的对线。
根据使用者的功能要求，以下假脚可以配套使用。
• 1G6 装饰型轻型脚, 1G9 佩迪兰（Pedilen ）轻型单轴脚， 1H...单轴脚, 1S...静踝软跟脚或
1D10/1D11运动脚
对于假脚的对线说明和体重限制，请参考单独的假脚装配说明。
4 调节摆动期的摩擦力 (图 2)
当使用锁定装置时，伸展限位块 (3) 的锁定功能可以通过调节螺钉 (5) 来限制膝关节的过度伸展。
使膝关节呈弯曲状态，直到调节螺钉 (5) 可以看到为止 (4毫米通用扳手).
顺时针旋转 = 减小过度伸展，增大摩擦力，使关节运动变缓
逆时针旋转 = 增大过度伸展，减小摩擦力，使关节运动变快
重要提示：
减小过度伸展会使锁定摇杆不易被拉动。
5 更换助伸弹簧 (12) (图 3)
5.1 拆除
用扁平螺丝刀将弹簧导杆头 (14) 向下按，直到弹簧导杆头与伸展辅助装置的导杆 (20) 完全脱
离为止。
用拇指压住弹簧以防止弹出!
5.2 安装
把助伸弹簧导杆头 (14) 安装进伸展辅助装置的轴杆 (20).向上推动弹簧导杆套 (13)使其进入下
关节体(2)的插孔里。
6 调节膝轴承 (图4和5)
如果轴承的间隙由于活动而增加，可以通过拧紧膝轴紧固螺钉 (9) 来调节。先拆下保险片 (10)
然后拧紧膝轴紧固螺钉 (9)。螺钉拧得过紧会导致限制膝关节的正常活动。在调节完成以后，
确保重新装上保险片 (10)。
3333 / 3311
参考对线
10-15
毫米
