2.4 Εκτατικό σύστημα
Το εκτατικό σύστημα αποτελείται από δύο πείρους ελατηρίου (14), δύο
περιβλήματα ελατηρίου (13) και δύο πιεστικά ελατήρια (12). Εξυπηρετεί
ως εκτατικό βοήθημα για σίγουρη διαδικασία ασφάλισης.
2.5 Ασφάλιση
Κατά την έκταση της άρθρωσης, το ελατήριο (22) ασκεί πίεση στο έκκεντρο
(16), διατηρώντας το σταθερό στο διαμορφωμένο τμήμα της κεφαλής
της άρθρωσης με σχήμα γλώσσας (1). Με τον τρόπο αυτό αποφεύγεται
η κάμψη της άρθρωσης γόνατος.
Ο ρυθμιζόμενος αναστολέας (3) αποτρέπει την κίνηση της άρθρωσης
στην κατεύθυνση της έκτασης.
Αν τραβήξετε προς την πλευρά ασφάλισης, ο μοχλός ασφάλισης (17) πιέζει το έκκεντρο (16)
εκτός θέσης. Η άρθρωση μπορεί να κινηθεί ελεύθερα.
Κατά την έκταση της άρθρωσης το ελατήριο (22) πιέζει το έκκεντρο ασφάλισης στη θέση εξαγωγής.
Έτσι, η άρθρωση ασφαλίζει αυτόματα.
Για να μπορεί ο ασθενής να βαδίζει με ελεύθερη κίνηση της άρθρωσης γόνατος, ο ολισθητήρας
ασφάλισης (28) είναι έτσι διαμορφωμένος, ώστε η ρύθμιση να διατηρείται σταθερή και σε
κατάσταση απασφάλισης.
Αντί για τον ολισθητήρα (28) μπορεί να χρησιμοποιηθεί το σύστημα ενεργοποίησης 4F34, το
οποίο μπορεί να ρυθμίζεται αριστερά και δεξιά καθώς και ως προς την έλξη και την πίεση.
3 Συστάσεις διαμόρφωσης και συναρμολόγηση
Η τρισδιάστατη διάταξη του άξονα του τεχνητού μέλους και των εξαρτημάτων Modular επηρεάζουν
τη στατική και δυναμική λειτουργία του τεχνητού μέλους. Η θέση του κολοβώματος θα πρέπει να
λαμβάνεται υπόψη για τη σύνδεση του στελέχους. Νοητές γραμμές στο μετωπιαίο και οβελιαίο
επίπεδο, οι οποίες σχεδιάστηκαν κατά την αφαίρεση του γύψου και κατά τη δοκιμή του δοκιμαστικού
στελέχους από το σημείο της κατ'ισχίον άρθρωσης και εξής, διευκολύνουν την ορθή τοποθέτηση
χυτών εξαρτημάτων στήριξης ή προσαρμογέων στελέχους.

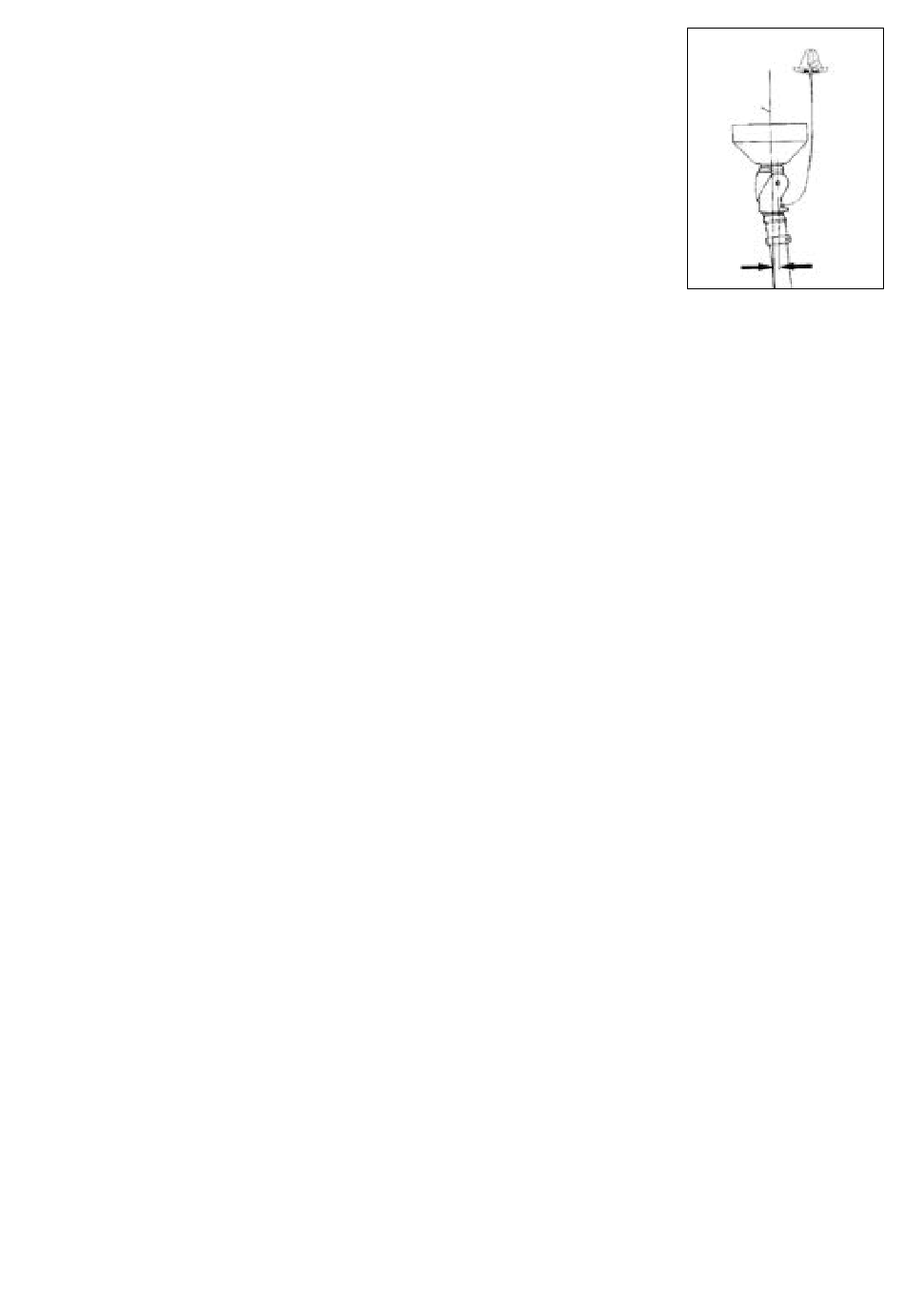

Το τεχνητό πέλμα και η άρθρωση γόνατος τοποθετούνται στη γραμμή συναρ-
μολόγησης σύμφωνα με τις συνιστώμενες τιμές. Συνιστώμενη θέση προσαρ-
μογής: προς τα πίσω μετατόπιση 10 - 15 mm του άξονα του γόνατος (βλ.
σχήμα). Η προς τα πίσω μετατόπιση του άξονα αφαιρεί επίσης το φορτίο από
το μηχανικό σύστημα ασφάλισης κατά την όρθια στάση.
Συνιστούμε τη χρήση της συσκευής συναρμολόγησης της Ottobock L.A.S.A.R. Assembly 743L200.
Κατάλληλο για βέλτιστη συναρμολόγηση του τεχνητού μέλους στον ασθενή έχει αποδειχθεί το
L.A.S.A.R. Posture 743L100.
Aνάλογα µε τις λειτουργικές απαιτήσεις του ασθενούς, µπορούν να χρησιµοποιηθούν τα παρακάτω
τεχνητά πέλµατα:
• Διακοσμητικό ελαφρύ πέλμα 1G6, πέλμα πρότυπης άρθρωσης Pedilen 1G9, πέλμα πρότυπης
άρθρωσης 1Η..., πέλμα SACH 1S... ή δυναμικό πέλμα 1D10/1D11.
Για στοιχεία σχετικά με τη συναρμολόγηση των τεχνητών πελμάτων ανατρέξτε στις οδηγίες
χρήσης του εκάστοτε εξαρτήματος προσαρμογής πέλματος.
4 Επαναρύθμιση σταθεροποίησης (εικ. 2)
Η επαναρύθμιση της σταθεροποίησης γίνεται με τη ρυθμιστική βίδα (5). Απασφαλίστε και λυγίστε
την άρθρωση γόνατος μέχρι να φανεί η ρυθμιστική βίδα (κλειδί άλλεν 4 mm).
