2.4 Rappel d'extension
Le rappel d'extension se compose de deux tiges (14), de deux douilles
(13) et de deux ressorts de pression (12). Il sert d'aide d'extension pour
un processus de verrouillage sûr.
2.5 Verrouillage
L'articulation du genou étant en extension, le ressort (22) appuye sur le
cliquet de verrouillage (16) et le retient dans la partie en forme de langue
de la tête de l'articulation, ce qui empêche la flexion du genou.
La butée ajustable (3) empêche tout mouvement de l'articulation en extension.
En tirant sur le câble de traction, le levier de blocage (17) pousse le cliquet
(16) hors de sa position et libère l'articulation. En êtendant l'articulation, le ressort repousse le
cliquet de verrouillage dans sa position de départ. Le verrouillage se fait alors automatiquement.
Le poussoir d'arrêt (28) est conçu de sorte que le verrou puisse être tenu également à l'état déblo-
qué, ce qui permet au patient de marcher avec une articulation de genou à mouvements libres.
Au lieu du poussoir d'arrêt, on peut installer le dispositif de blocage 4F34, réglable pour les côtés
gauche et droit ainsi que pour la traction ou la pression.
3 Recommandations pour l'assemblage et montage
La disposition tridimensionnelle de la tige de la prothèse et des éléments modulaires influence la
fonction statique et dynamique de la prothèse. La position du moignon doit être prise en compte
pour le raccord de l'emboîture. Lors du démoulage du plâtre et de l'essayage de l'emboîture
d'essai, il est recommandé de tracer à partir du point de rotation de l'articulation de la hanche
des lignes verticales dans l'axe frontal et sagittal afin de faciliter le positionnement de l'ancre à
couler et/ou de l'adaptateur de l'emboîture.
La disposition du pied prothétique et de l'articulation de genou par rapport à la ligne d'assemblage
est conforme aux valeurs recommandées. Position de montage recommandée: Dans le montage
de base la ligne d'assemblage passe devant l'axe supérieur avant (c'est à dire de 10 à 15 mm
derrière la ligne d'assemblage - voir graphique). La position des axes influence le fonctionnement
de l'articulation, ainsi les deux axes inférieurs doivent au moment du montage être positionnés de
façon à faire une ligne horizontale, en vue latérale.
Nous recommandons d'utiliser l'appareil d'assemblage Ottobock L.A.S.A.R. Assembly 743L200
(ou l'appareil d'assemblage 743A100). Pour optimiser l'assemblage de la prothèse sur le patient,
le L.A.S.A.R. Posture 743L100 a fait ses preuves.
Selon les exigences fonctionnelles des patients, les combinaisons avec les pieds prothétiques
suivants sont indiquées:
• 1G6 Pied esthétique, 1G9 Pied standardisé Pedilen, 1H... Pied standardisé, Pied SACH (1S...)
ou Pied Dynamique (1D10/1D11).
L'assemblage du pied prothétique est indiqué dans le mode d'emploi de l'élément prothétique
correspondant.
3333 / 3311

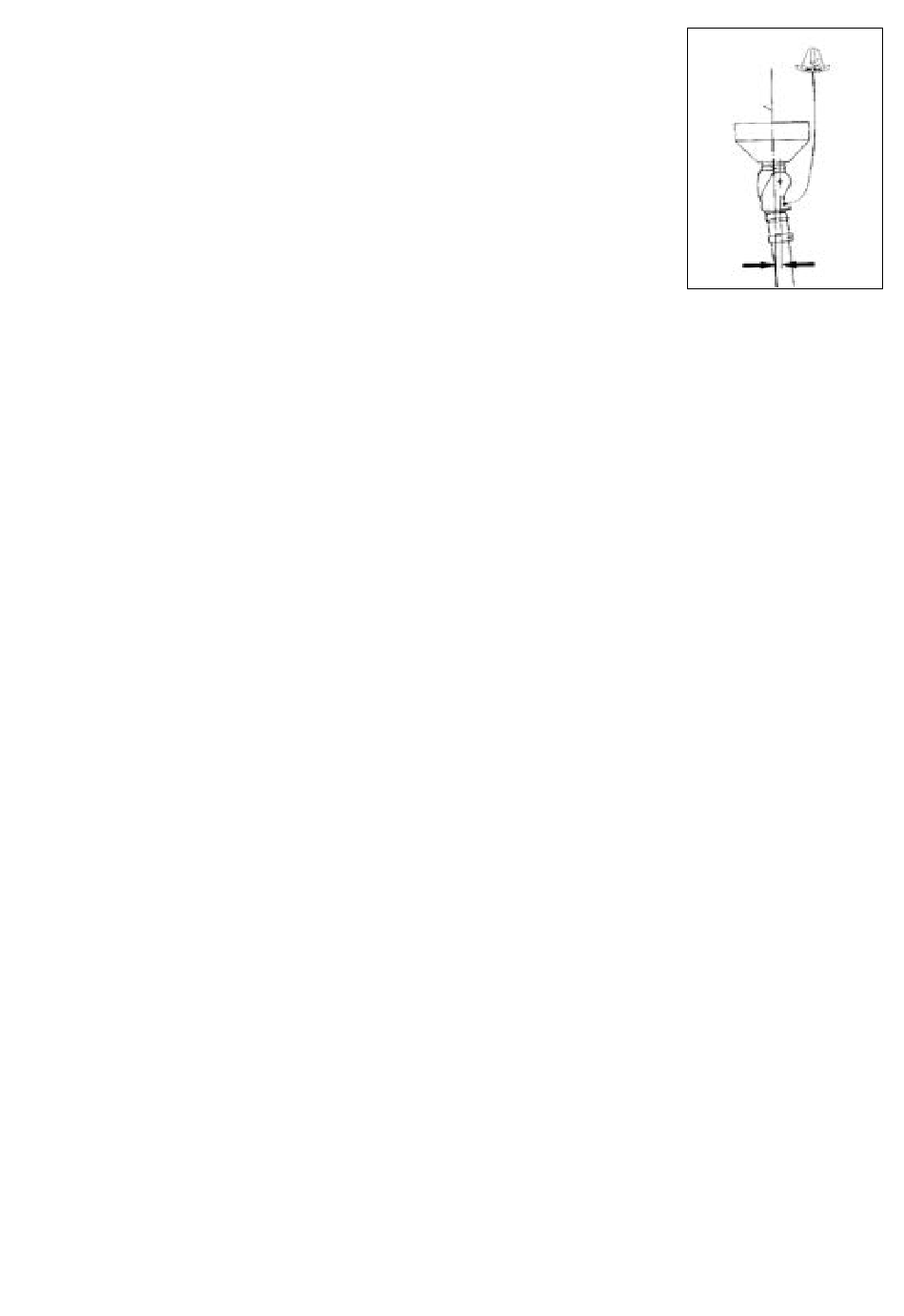

Ligne
de montage
10-15 mm
