Extinzînd articulaţia genunchiului, arcul (22) împinge clama de blocare
(16) la locul său iniţial şi articulaţia se închide automat.
Inelul de strîngere a fost conceput astfel încît să permită pacientului să
se deplaseze cu articulaţia mişcîndu-se liber (nefiind fixată în extensie).
Inelul de strîngere-fixare (28) poate fi înlocuit cu dispozitivul de fixare 4F34
reglabil pentru a asigura articulaţia în plan lateral, respectiv la elongaţie
şi compresiune.
3 Recomandări privind aliniamentul şi montarea
Aranjamentul tridimensional al cupei protezei şi a elementelor modulare
afectează funcţiile statice şi dinamice ale protezei:Pentru stabilirea legăturii
cu cupa trebuie avută în vedere poziţia bontului. Firul cu plumb în planurile frontale şi sagitale a
centrului de rotaţie a articulaţiei şoldului, marcate în timpul luării mulajului şi a probei cupei, vor
facilita poziţionarea corectă a adaptorului de laminare sau a adaptorului de cupă.
Laba protetică şi articulaţia de genunche sunt aliniate în conformitate cu valorile recomandate.

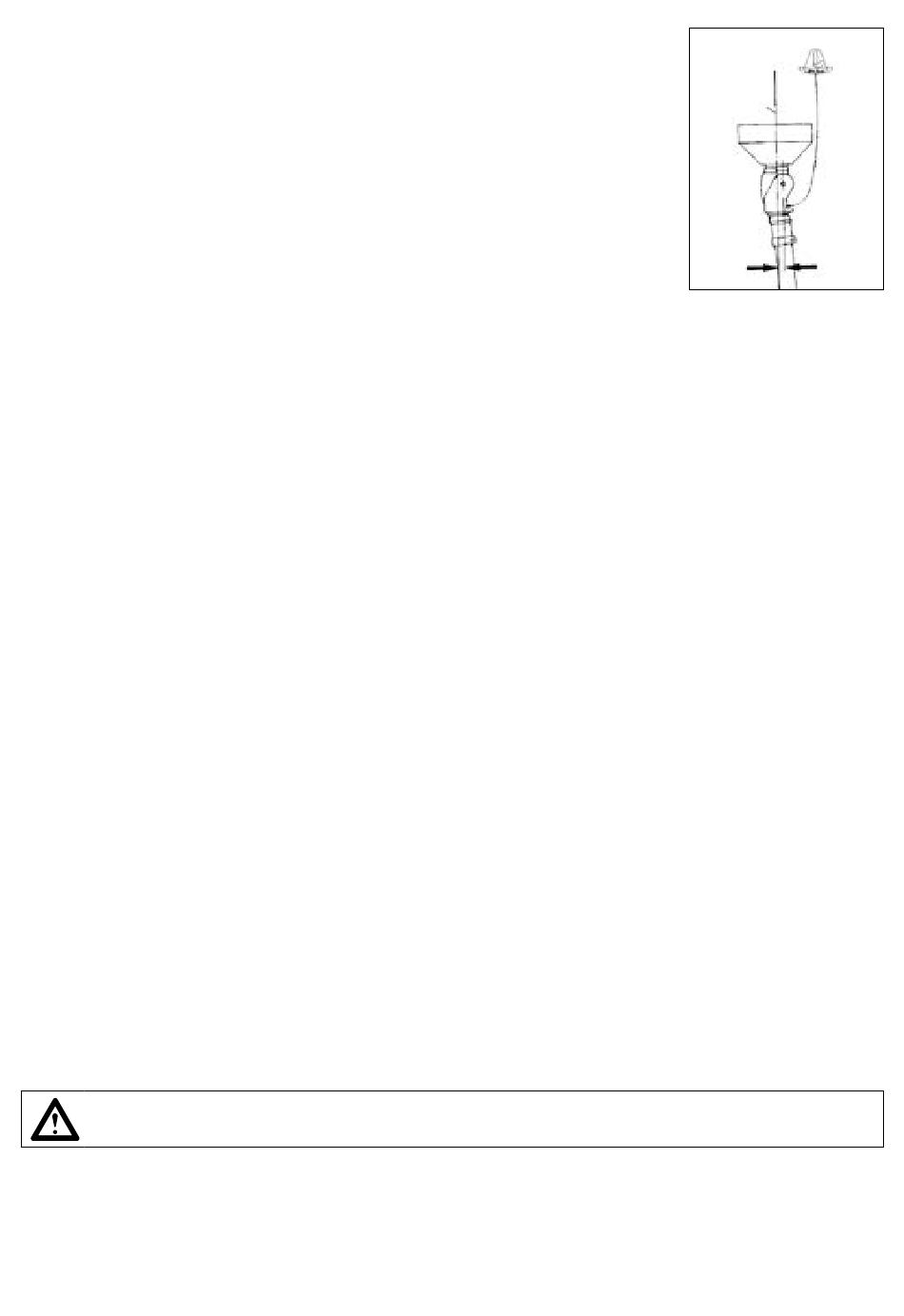

Poziţia recomandată de asamblare: linia de susţinere a greutăţii străbate axul superior anterior
(aceasta înseamnă o deplasare în spate de aproximativ 10-15 mm a articulaţiei, vezi graficul).
Poziţia axelor influenţează funcţionarea articulaţiei. De aceea în momentul asigurării aliniamentului
static, cele două axe inferioare ar trebui să creeze o linie orizontală din lateral.
Noi recomandăm folosirea dispozitivelor pentru aliniament Ottobock L.A.S.A.R 743L200 (sau
a dispozitivului de configuraţie 743A100).Aparatul L.A.S.A.R 743L100 asigură optimizarea
aliniamentului protezei pentru pacient. În funcţie de cererile funcţionale ale pacientului, pot fi
folosite următoatele labe protetice:
• 1G6 Cosmetic Light Foot, 1G9 Pedilen© Single Axis Foot, 1H... Single Axis Foot, 1S... SACH
Foot or 1D10/1D11 Dynamic Foot
Pentru specificările aliniamentului şi limitele de greutate a labei protetice, vă rugăm să consultaţi
instrucţiunile de operare pentru montarea respectivelor labe protetice.
4 Ajustarea gradului de fixare (fig. 2)
Ajustarea fixării se va face prin intermediul bolţului filetat (5). Se vor executa mişcări de extensie-
flexie ale articulaţiei genunchiului pînă cînd bolţul filetat devine vizibil.
Prin rotire la stînga jocul scade.
Prin rotire la dreapta jocul creşte.
Atenţie:
Dacă nu se asigură un joc suficient fixarea articulaţiei devine greoaie.
5 Înlocuirea arcului de compresiune (12) (fig. 3)
Bolţul arcului (14) confecţionat din cupru se va împinge în jos cu lama unei şurubelniţe, pînă ce
crestătura bolţului glisează în exterior din axul (20) dispozitivului de mişcare.
Secure the spring with your thumb to prevent it will jump out!
Reaşezare:
Crestătura bolţului se va poziţiona dinspre inferior în axul dispozitivului de mişcare. Capul carcasei
arcului se va împinge cu degetul mare în şanţul de pe furca articulaţiei.
50 | Ottobock
liniji
uravnoteživanja
10-15 mm
3333 / 3311
