Al accionar el tiro del bloqueo, la palanca de desbloqueo (17) presiona
sobre la uñeta de bloqueo (16), expulsándola de su alojamiento. La arti-
Línea de carga
culación se mueve libremente.
Al extender la articulación de rodilla, el resorte (22) presiona sobra la
uñeta de enclavamiento empujándola a su posición inicial. De esta forma
se realiza automáticamente el bloqueo.
Para posibilitar al paciente una marcha con la articulación de rodilla li-
bre, se ha diseñado la pieza de bloqueo y desbloqueo (28) de forma que
pueda mantenerse también en esta posición de desbloqueo.
10-15 mm
En lugar de la pieza de bloqueo y desbloqueo (28) podrá ser utilizada la
palanca de bloqueo 4F34, ajustable para izquierda o derecha y para tiro o presión.
3 Recomendaciones de alineamiento y montaje
La alineación tridimensional del encaje protésico y de los componentes modulares influye en la
función estática y dinámica de la prótesis. Considere la posición del muñón para la realización
de la unión del encaje. Las líneas de plomada en el plano frontal y sagital, los cuales se marcan
desde el centro de rotación de la articulación de la cadera en el encaje de prueba durante la toma
de molde, facilitan el posicionamiento correcto del anclaje de laminar o del adaptador de encaje.
El pie protésico y la articulación de la rodilla se alinearán según los valores recomendados y en
relación a la linea de carga.

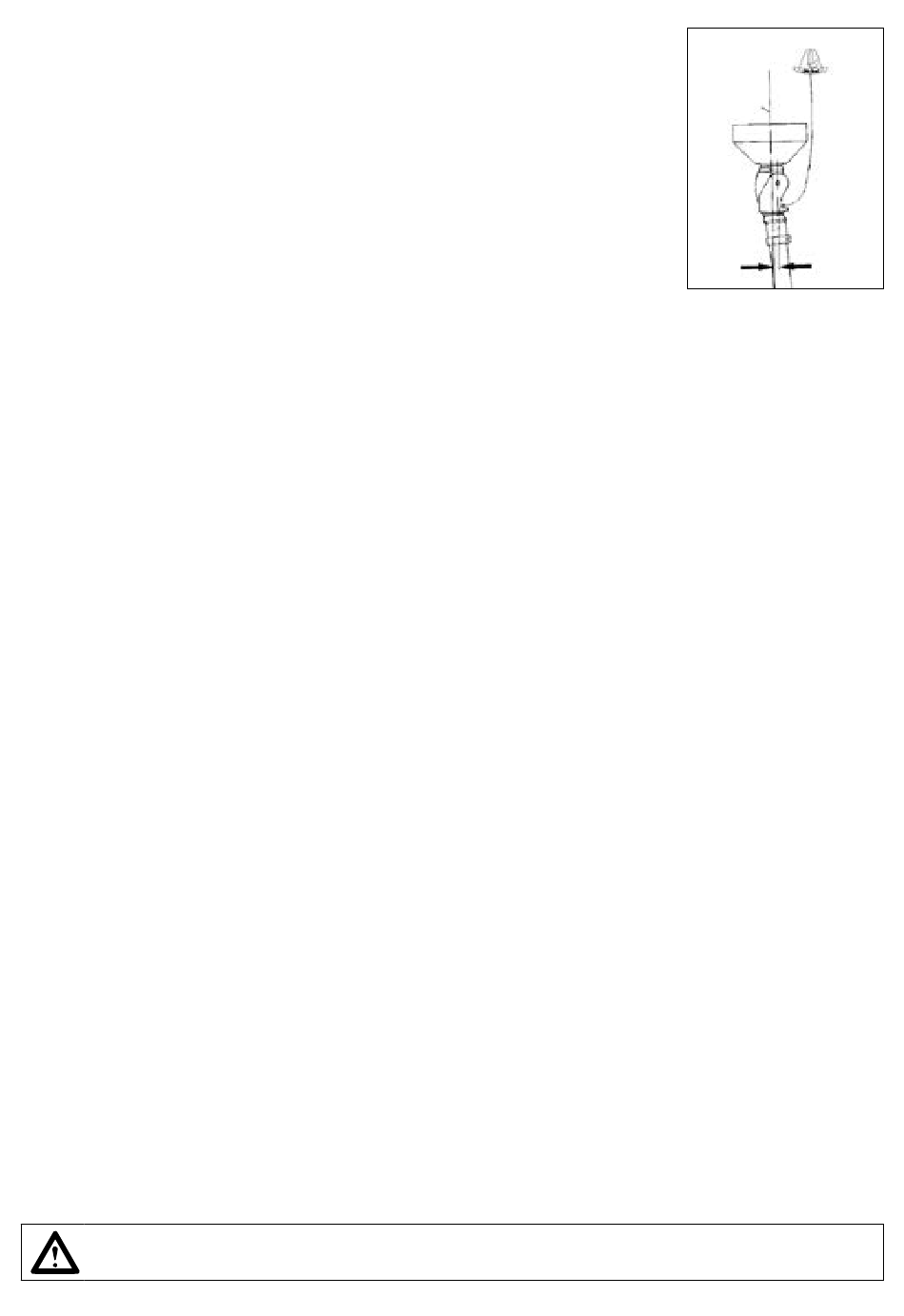

Posición de alineamiento recomendada: La línea de carga atraviesa el eje anterior y superior (es
decir 10-15 mm de retroceso de la articulación, ver gráfico). La posición de los ejes influye en
la función de la articulación. Durante el alineamiento básico los dos ejes inferiores deben formar
un línea horizontal en la vista lateral
Recomendamos el uso del Alineador de Ottobock L.A.S.A.R. Assembly 743L200 (o el alineador
743A100). Para optimizar la posición de la prótesis, se ha acreditado el L.A.S.A.R. Posture
743L100.
De acuerdo con los requisitos funcionales del paciente se recomiendan los siguientes pies protésicos:
• 1G6 Pie cosmético ligero, 1G9 Pie articulado Pedilen, 1H... Pie articulado, 1S... Pie SACH o
1D10/1D11 Pie dinámico.
Consulte los datos del montaje y los límites de peso de los pies protésicos en las instrucciones
de uso que acompañan cada pie.
4 Regulado del bloqueo (Fig. 2)
El regulado del bloqueo se realiza por medio del bulón roscado (5). Desbloquear la rodilla, flexio-
narla hasta que sea visible el bulón roscado (llave con pivote de 4 mm).
Giro hacia derecha = disminuye el juego del tope
Giro hacia la izquierda = aumenta el juego del tope
Atención:
Si se disminuye excesivamente el juego del tope, se dificulta el accionamiento del bloqueo.
5 Sustitución del resorte de presión (12) (Fig. 3)
El manguito de resorte (14) de metal se presiona hacia abajo con ayuda de un destornillador colo-
cado en posición plana, hasta que la ranura del manguito de resorte salga del eje del impulsor (20).
Asegurar el resorte con del pulgar!
