3 Kurulum önerileri ve montaj
Protez şaftının üç boyutlu düzeni ve modüler bileşenler protezin statik ve
dinamik fonksiyonunu etkiler. Güdüğün konumu şaft bağlantısı için dikkate
alınmalıdır. Kalıp çıkartırken ve test şaftı provasında kalça mafsalı dönme
noktasında işaretlenen ön ve sagital yüzeyin lehim çizgileri, tek döküm
parçanın veya şaft adaptörünün doğru pozisyonlanmasını kolaylaştırır.
Protez ayağı ve diz mafsalı önerilen değerlere göre kurulum çizgisinde

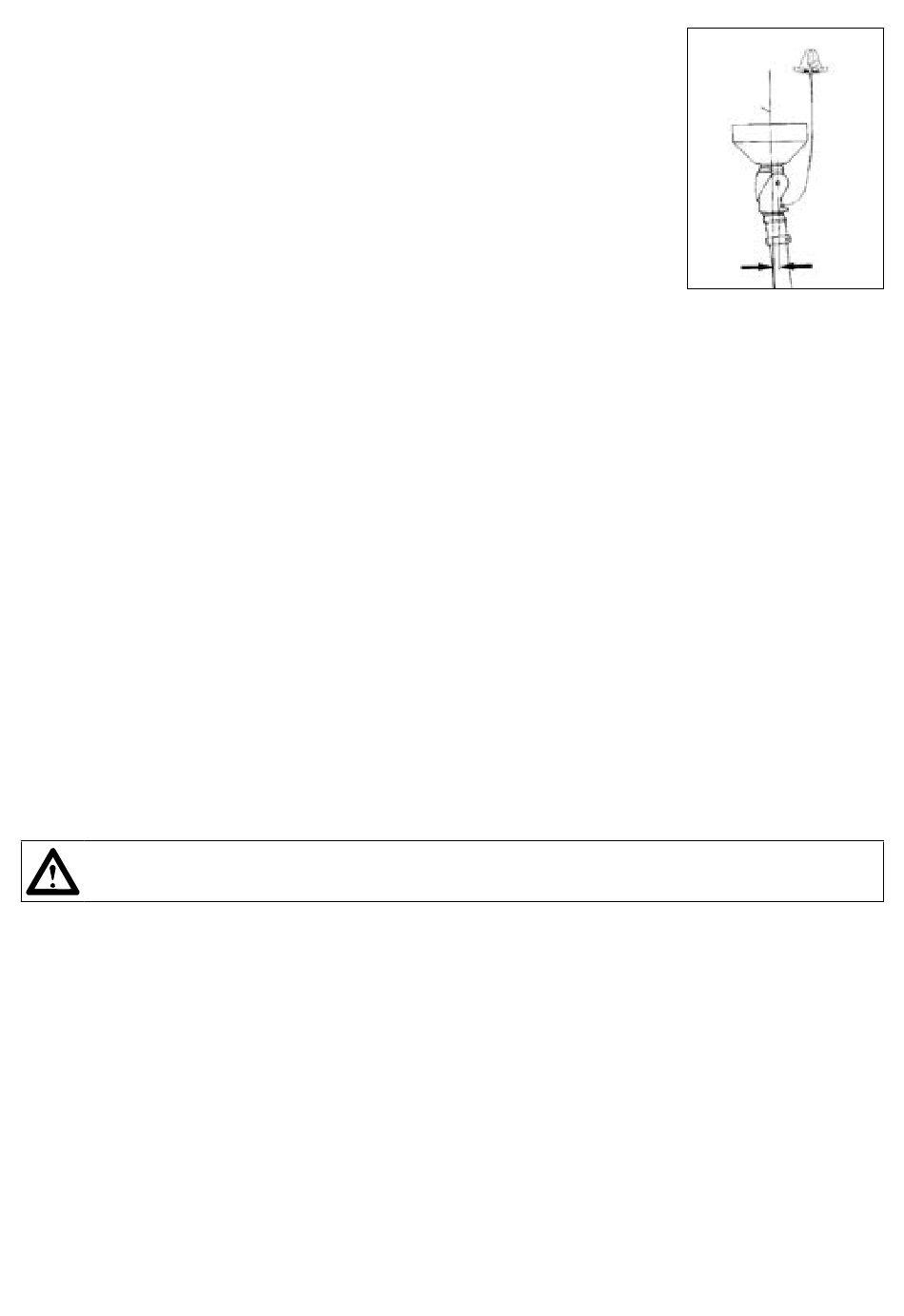

düzenlenir. Önerilen kurulum pozisyonu: Diz aksının 10 - 15 mm geriye
döşenmesi (bkz. grafik). Aksın geriye döşenmesi ayrıca ayakta dururken
sabitleme mekanizmasının yükünü azaltmasına etki eder.
Ottobock kurulum cihazı L.A.S.A.R. Assembly 743L200 kullanımını öneriyoruz. Hastaya protez
kurulumunda optimizasyon için L.A.S.A.R. Posture 743L100 kendini kanıtlamıştır. Hastanın fonk-
siyonel taleplerine göre aşağıdaki protez ayakları öngörülmüştür:
• 1G6 kozmetik hafif ayak, 1G9 Pedilen norm bilekli ayak, 1H... Norm bilekli ayak, 1S... SACH
ayak veya 1D10/1D11 Dinamik ayak.
Protez ayaklarının kurulum verileri ve ağırlık limitini belirlemek için lütfen ilgili ayak parçasının
kullanım kılavuzuna bakınız.
4 Sabitleme tertibatının ayarlanması (Şek. 2)
Sabitleme tertibatı ayar vidası (5) ile ayarlanır. Diz mafsalının kilidi açılmalı ve dişli pim görünene
kadar gerdirilmelidir (4 mm pim anahtarı).
Saat yönünde döndürme = Hiperextansiyon hareketi azalır
Saat yönünün tersine döndürme = Hiperextansiyon hareketi artar
Dikkat edilmesi gereken:
Hiperextansiyon hareketi çok azsa sabitleme tuşu zorlanır.
5 Baskı yayının değiştirilmesi (12) (Şek. 3)
Yaylı kovan pimi (14) tornavidanın yassı ucu ile, yaylı pimin kanalı öne getirme aksından (20) ka-
yana kadar aşağıya doğru bastırılmalıdır.
Yerinden çıkmasını önlemek için yaylar başparmak ile emniyete alınmalıdır!
Tekrar yerleştirme:
Yaylı pimin kanalı alttan öne getirme aksına takılmalıdır. Yaylı kovanın başlığı başparmaklar ile
eklem çatalının derinliğine bastırılmalıdır.
6 Aks yerinin ayarlanması (Şek. 4+5)
Emniyet plakaları (10) çözülmeli, aks somunu (9) hassas bir şekilde ayarlanmalı (anahtar ağzı
genişliği 17 mm) ve ardından tekrar emniyet plakaları vidalanarak emniyete alınmalıdır.
7 Köpük kozmetiği
3R17/3R33 mafsalları için sünger kaplama 3R24 veya 3S124 kullanılmalıdır.
