nakon čega samostalno slijedi uglavljivanje.
Kurulum çizgisi
Kako bi se pacijentu omogućilo hodanje uz pomoć slobodno pokretljivog
koljenskog zgloba, zasun sigurnosnog dijela (28) izrađen je tako da je
sigurnost omogućena i onda kada je sigurnosni dio otkočen.
Umjesto zasuna sigurnosnog dijela (28) može se montirati komponenta za
aktiviranje sigurnosnog dijela 4F34 koja se da podesiti za lijevu i desnu
stranu te s obzirom na potezanje i pritisak.
3 Preporuke za postavljanje i montiranje
10-15 mm
Trodimenzionalnost ležišta proteze i modularnih komponenata utječe
na statičku i dinamičku funkciju proteze. Za priključak ležišta u obzir je
potrebno uzeti položaj bataljka. Linije dobivene uz pomoć viska na fron-
talnoj i sagitalnoj razini koje se ucrtavaju na gipsanom odljevku kod testiranja ležišta u odnosu na
točku vrtnje kuka, olakšavaju pravilno pozicioniranje uljevnog sidra, odnosno prilagodnika ležišta.

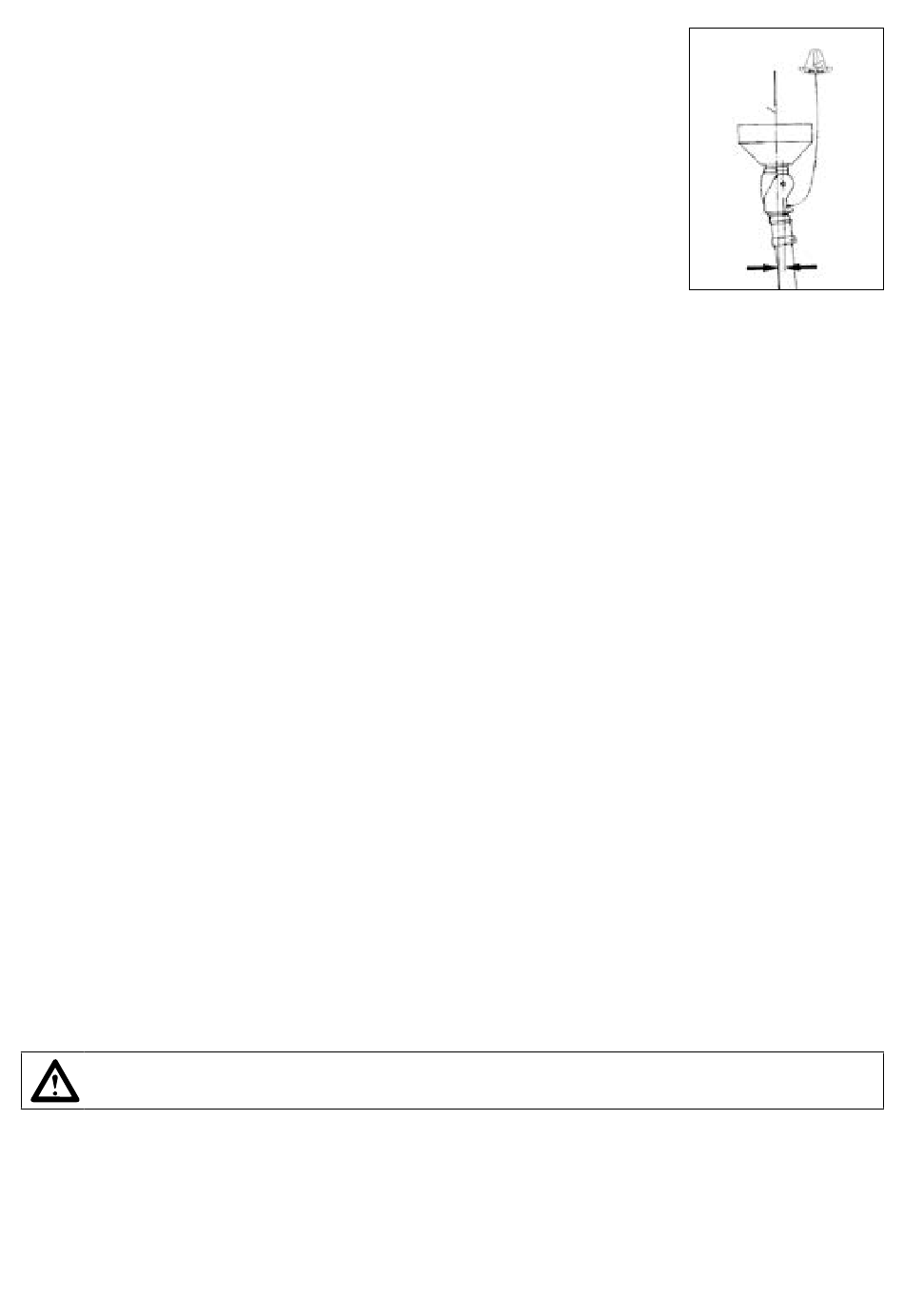

Protetsko stopalo i koljenski zglob postavljaju se prema preporučenim vrijednostima prema liniji
uravnoteživanja. Preporučeni položaj: pomicanje koljenske osovine unatrag za 10 - 15 mm (vidjeti
sliku). Pomicanje osovine unatrag dodatno pridonosi odterećivanju mehanike sigurnosnog dijela
za vrijeme stajanja.
Preporučujemo primjenu Ottobock uređaja za pozicioniranje L.A.S.A.R. Assembly 743L200. Kod
uravnoteživanja proteze na pacijentu optimalnim se pokazao uređaj L.A.S.A.R. Posture 743L100.
Prema različitim funkcionalnim zahtjevima pacijenata predviđena su sljedeća protetska stopala:
1G6 lagano kozmetičko stopalo, 1G9 Pedilen stopalo normiranog zgloba, 1H stopalo normiranog
zgloba, 1S... SACH stopalo ili 1D10/1D11 stopalo Dynamic.
Podatke o postavljanju i limitiranim težinama za određena protetska stopala možete pronaći u
uputstvima za postavljanje određenog dijela protetskog stopala.
4 Podešavanje sigurnosnog dijela (sl. 2)
Podešavanje sigurnosnog dijela provodi se pomoću uvrtnog vijka (5). Otkočiti koljenski zglob i
saviti ga tako da uvrtni vijak bude vidljiv (4-milimetarski ključ za vijke).
Okretanje udesno = smanjuje se pokretljivost graničnika
Okretanje ulijevo = povećava se pokretljivost graničnika
Pažnja:
Kada je pokretljivost graničnika jako smanjena, otežava se aktiviranje sigurnosnog dijela.
5 Zamjena potisnih opruga (12) (sl. 3)
Vijak opruge iz mesinga (14) potisnuti prema dolje uz pomoć ravno postavljene oštrice odvijača
za vijke da utor vijka opruge klize iz osovine pomičnika (20).
Palcem osigurati oprugu da ne iskoči!
