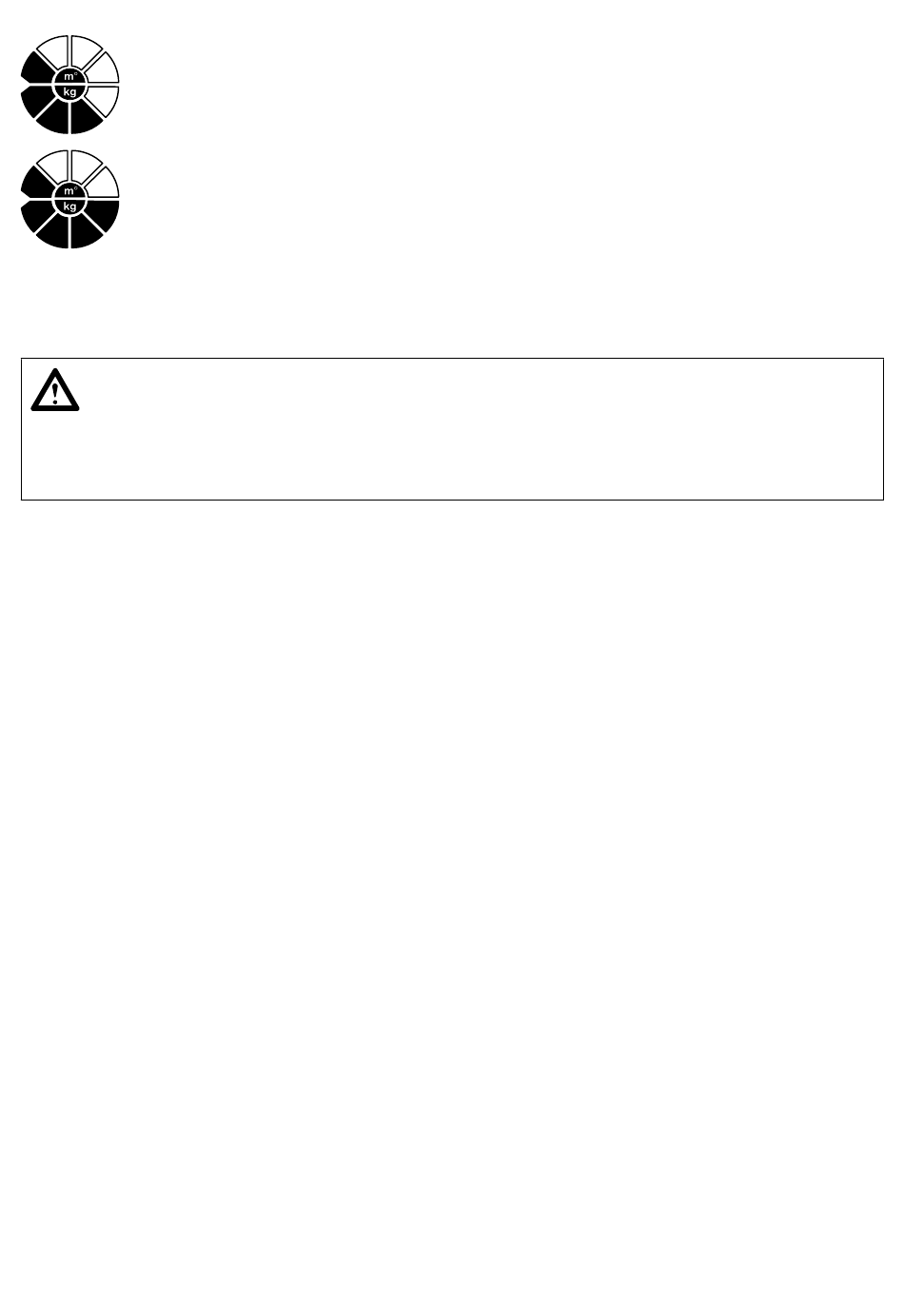

3R33: 1 mobilite dereceli ampütasyon için öneri (iç mekanlarda yürüyenler)
Hasta ağırlığı 125 kg'ya kadar müsaade edilir.
3R17: 1 mobilite dereceli ampütasyon için öneri (iç mekanlarda yürüyenler)
Hasta ağırlığı 150 kg'ya kadar müsaade edilir.
Eklem boyunun kısa olması nedeniyle tüm güdük şekillerinin desteği – kondylen güdük hariç – müm-
kündür. Toplam bacak uzunluğunu değiştirmeden diz mafsalı 3R17 veya 3R33 diz mafsallarımız
3R20, 3R36, 3R22 ve 3R34 ile değiştirilebilir.
Metal parçalarda korozyona neden olan protez parçalarının çevrede kullanılmasından
kaçınılmalıdır, örn. tatlı su, tuzlu su, asitler ve diğer sıvılar. Bu olumsuz çevre koşullarında
kullanılan medikal ürünün bütün yedek parça talep hakları Otto Bock HealthCare
tarafından karşılanmaz.
Lütfen hastanızı bu konu hakkında bilgilendiriniz.
2.2 Konstrüksiyon ve fonksiyon
Eklem başlığı (1) aks (8) vasıtasıyla eklem çatalına (2) bağlanabilir. Her iki parça yandan boşluksuz
olarak özel ayar pulu (7) vasıtasıyla yönlendirilir. Aks, bakım gerektirmeyen DU burçlarında bulunan,
ıslah edilmiş ve taşlanmış bir diş başlığı kovanıdır. Aks somunu (9) dıştan dişlidir ve bir emniyet
plakası (10) ile emniyete alınmıştır.
2.3 Öne getirme tertibatı
Öne getirme tertibatı iki yaylı kovan piminden (14), iki yaylı kovan yuvasından (13) ve iki baskı
yayından (12) oluşur. Güvenli sabitleme işlemi için gerdirme yardımı görevini görür.
2.4 Sabitleme
Gerdirilmiş diz mafsalında yay (22) kilitleme tırnağına (16) baskı yapar ve eklem başlığının (1) dil
şeklindeki parçasında sabit tutar. Bu sayede diz mafsalında bükülme önlenmiş olur.
Ayarlanabilir ekstansiyon noktası (3) mafsalın gerdirme yönünde hareket etmesini önler.
Sabitleme tertibatı çekilirse, kilitleme kolu (17) kilitleme tırnağına (16) baskı yaparak yerinden
çıkartır. Mafsal sabit değildir, hareket edebilir.
Diz mafsalı gerdirilirken yay (22), kilitleme tırnağını bastırarak çıkış pozisyonuna getirir. Böylece
kilitleme işlemi kendiliğinden gerçekleşir.
Hastalara serbest hareket edebilir diz mafsalı ile yürümeyi mümkün kılmak için, sabitleme kılavuzu
(28), sabitlemenin kilitli olmayan durumda da tutabilecek şekilde tasarlanmıştır.
Sabitleme kılavuzu (28) yerine, sol ve sağ için ve çekme ve bastırma için ayarlanabilir sabitleme
tuşu 4F34 kullanılabilir.
