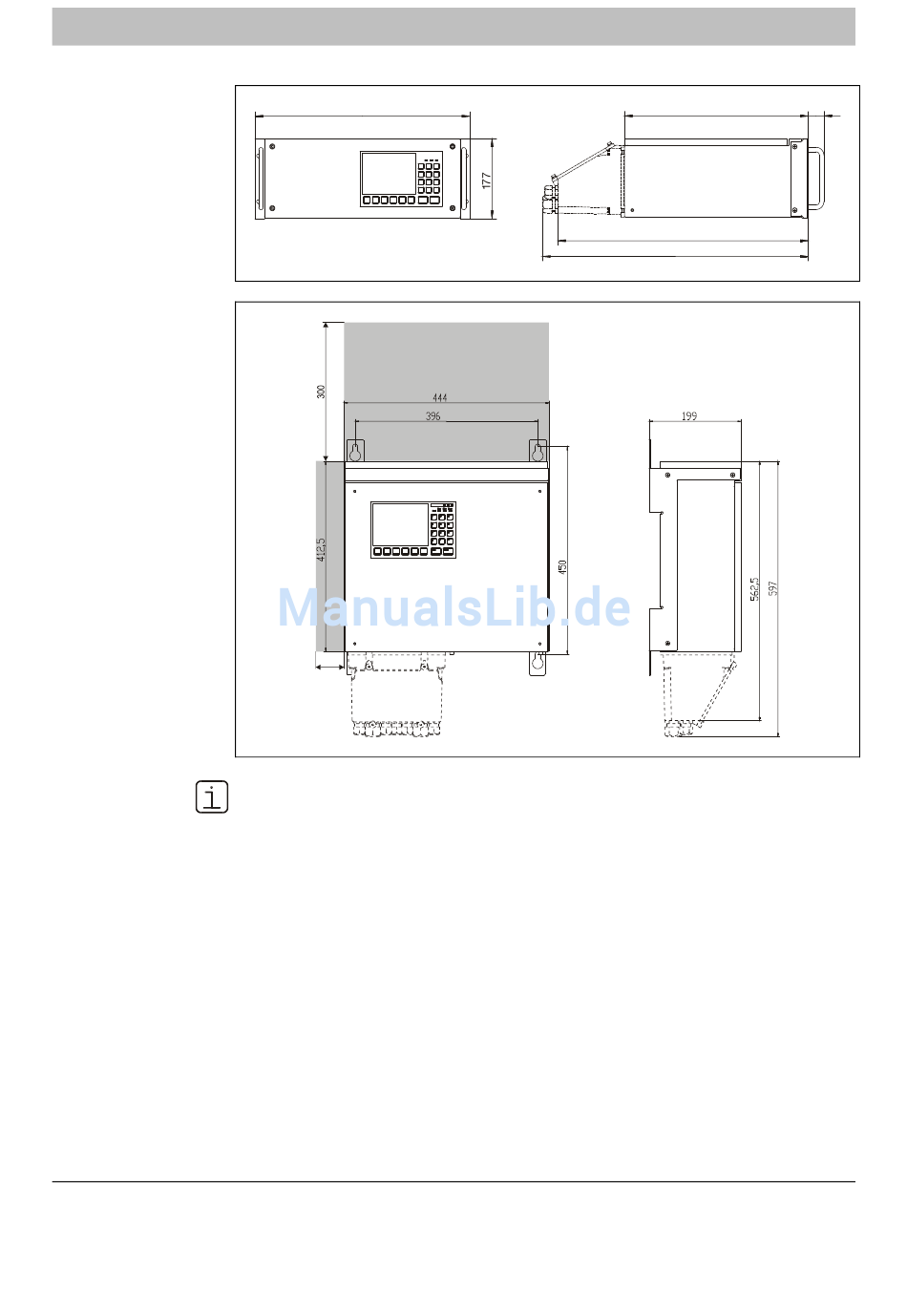

Maßbilder
Bild 1
19-Zoll-Gehäuse
(Maße in mm)
Bild 2
Wandgehäuse
(Maße in mm)
16
483
60
• Die in den Maßbildern gestrichelt dargestellte Anschlussbox ist an das Gehäuse
in der IP54-Ausführung angeflanscht.
• Die Anforderungen an den Aufstellungsort beachten (siehe Seite 9).
• Den zusätzlichen Platzbedarf für die Anschlussleitungen berücksichtigen
(ca. 100 mm).
• Bei der Montage des Gasanalysators mit beheiztem Messgasanschluss den
Platzbedarf für die beheizte Messgasleitung berücksichtigen (Mindest-Biege-
radius gemäß Herstellerangaben beachten).
• Bei der Montage des Wandgehäuses den Freiraum auf der linken Seite berück-
sichtigen, der zum Aufschwenken der Tür erforderlich ist (ca. 60 mm, in Bild 2
grau dargestellt).
• Bei der Montage des Wandgehäuses einen zusätzlichen Freiraum über dem
Gehäuse berücksichtigen, da einige Baugruppen nur von oben zugänglich sind
(ca. 300 mm, in Bild 2 grau dargestellt).
• Das Gehäuse so montieren, dass das Display vertikal ausgerichtet ist.
• Mehrere Systemgehäuse im 19-Zoll-Gestell mit mindestens 1 HE Abstand von-
einander montieren.
AO2000-MultiFID14 Inbetriebnahme- und Wartungsanleitung
Error Maint Power
413
35
563
597
41/24-105 DE Rev. 4
