4.0 MX2-R
3 Beginnen Sie auf einer Seite, schieben/justieren Sie die Klemmenbaugruppe (B)
entlang des hinteren Rahmenrohrs auf die gewünschte Höhe/Position und ziehen
Sie sie fest.
Hinweis: Die endgültige Höhe der Rückenlehne kann nach der Montage der
MX2-Rückenschale an den Befestigungsplatten weiter justiert/genauer eingestellt
werden.
4 Messen Sie
Sitzrahmen/Querstrebe) aus die Höhe der ersten Klemmenbaugruppe und
befestigen Sie die zweite Gestängeklemme auf der gleichen Höhe am
gegenüberliegenden hinteren Rahmenrohr (siehe Abb. 6 unten).
Hinweis: Vergewissern Sie sich, dass die montierten Gestängeklemmen/
Befestigungsplatten parallel zueinander ausgerichtet sind.

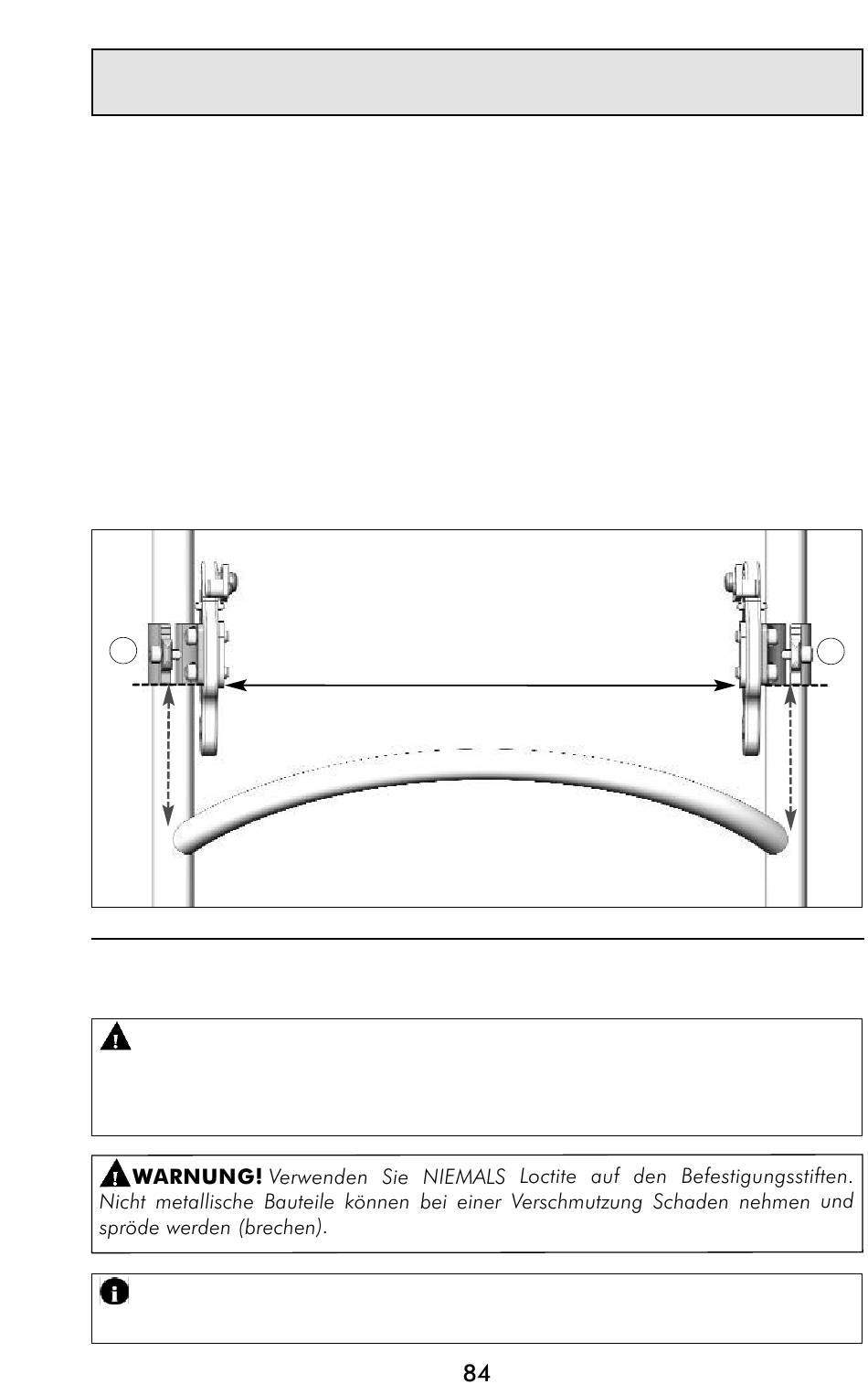

Höhenverstellung der MX2-Klemme für das Gestänge/
Befestigungsplatte
B
Abb. 6
4.6 Montieren der MX2-Rückenlehne an den
Befestigungsteilen mit Schnellverschluss
WARNUNG! Eine unsachgemäße Montage der Befestigungsstifte kann Schäden
an der Rückenschale und/oder den Befestigungsplatten verursachen. Vergewissern Sie
sich, dass sich zwischen der Befestigungsplatte und dem Kopf des Befestigungsstifts
eine ausreichend große Lücke befindet (min. 3 mm (1/8") empfohlen).
WICHTIG! Sofern nicht anders erforderlich, achten Sie stets darauf, dass Einstellungen
an der linken und rechten Montagehalterung symmetrisch vorgenommen werden.
ÜCKENLEHNE
von einem festen
Klemmen auf gleicher Höhe
am Gestänge anbringen
RÜCKANSICHT
(Rollstuhl mit demontiertem Rückenteil)
– F F M
LEXIBLE
Punkt auf dem
ONTAGE
Rollstuhl (z. B.
B
