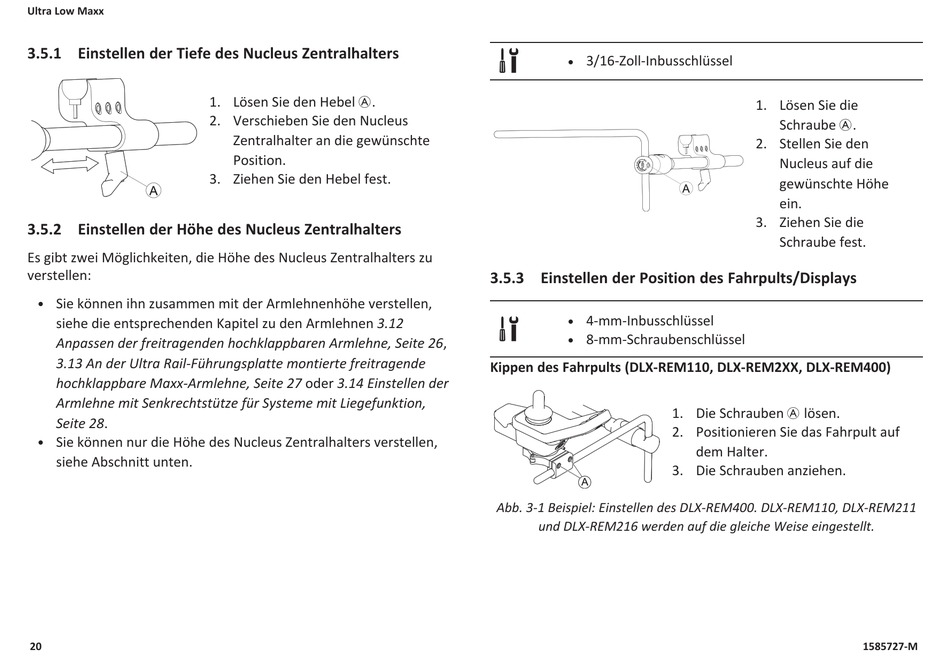

Ultra Low Maxx
3.5.1 Einstellen der Tiefe des Nucleus Zentralhalters
1. Lösen Sie den Hebel A.
2. Verschieben Sie den Nucleus
3. Ziehen Sie den Hebel fest.
3.5.2 Einstellen der Höhe des Nucleus Zentralhalters
Es gibt zwei Möglichkeiten, die Höhe des Nucleus Zentralhalters zu
verstellen:
Sie können ihn zusammen mit der Armlehnenhöhe verstellen,
l
siehe die entsprechenden Kapitel zu den Armlehnen 3.12
Anpassen der freitragenden hochklappbaren Armlehne, Seite 26,
3.13 An der Ultra Rail-Führungsplatte montierte freitragende
hochklappbare Maxx-Armlehne, Seite 27 oder 3.14 Einstellen der
Armlehne mit Senkrechtstütze für Systeme mit Liegefunktion,
Seite 28.
Sie können nur die Höhe des Nucleus Zentralhalters verstellen,
l
siehe Abschnitt unten.
20
Zentralhalter an die gewünschte
Position.
3/16-Zoll-Inbusschlüssel
l
3.5.3 Einstellen der Position des Fahrpults/Displays
4-mm-Inbusschlüssel
l
8-mm-Schraubenschlüssel
l
Kippen des Fahrpults (DLX-REM110, DLX-REM2XX, DLX-REM400)
1. Die Schrauben A lösen.
2. Positionieren Sie das Fahrpult auf
3. Die Schrauben anziehen.
Abb. 3-1 Beispiel: Einstellen des DLX-REM400. DLX-REM110, DLX-REM211
und DLX-REM216 werden auf die gleiche Weise eingestellt.
1. Lösen Sie die
Schraube A.
2. Stellen Sie den
Nucleus auf die
gewünschte Höhe
ein.
3. Ziehen Sie die
Schraube fest.
dem Halter.
1585727-M
