Invacare Matrx MX2 Back Gebrauchsanweisung Seite 329

3.0 MX2-

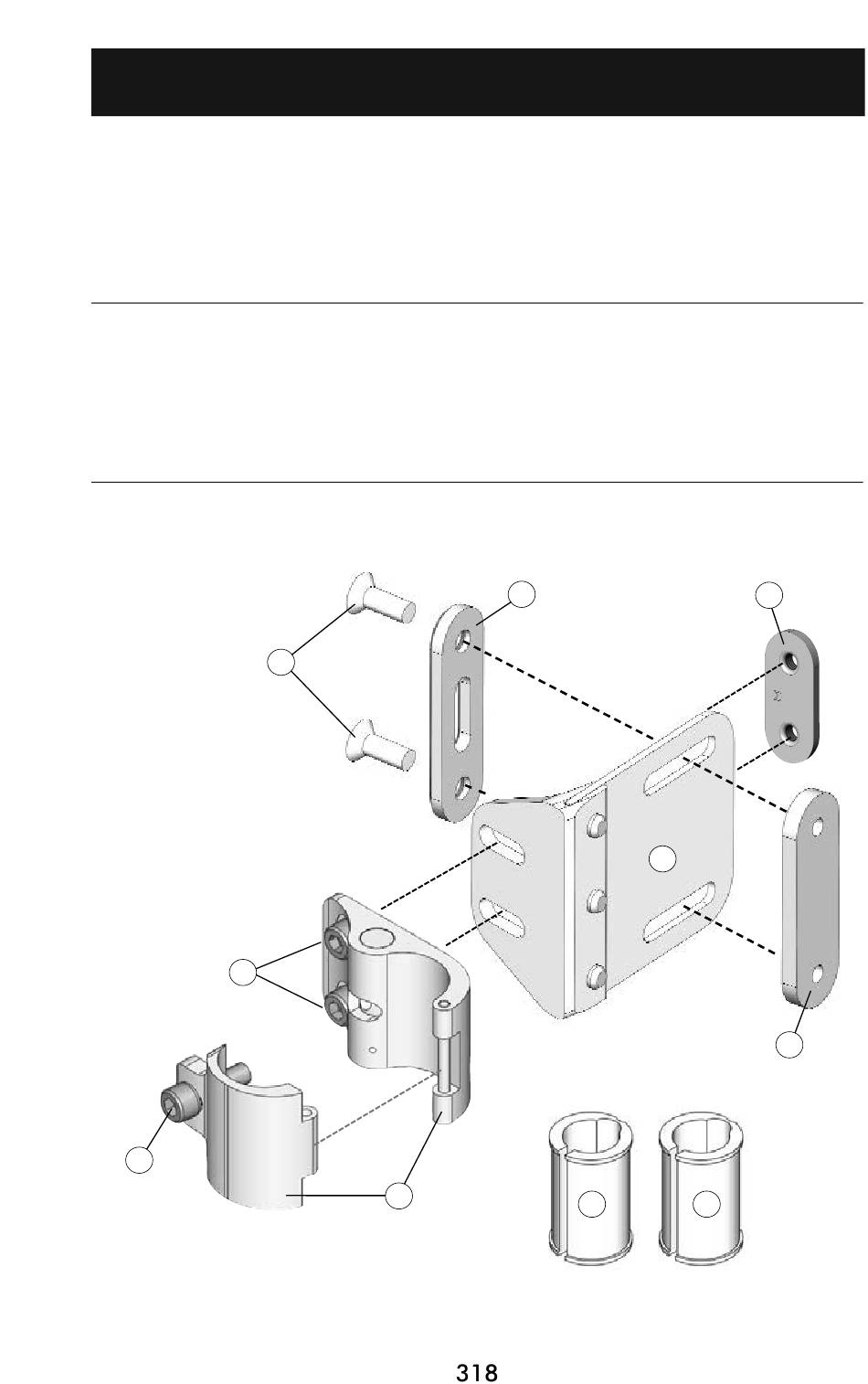

3.1 Onderdelenkit voor vaste montage
i) Montagebeugels (worden gemonteerd op de MX2-rugschaal):
2 - Vaste-montagebeugels (A)
2 - Moerplaatjes voor vaste beugel (B)
ii) Stangklem (wordt gemonteerd op de rugleuningstangen van de rolstoel):
2 - Stangklem (E)
2 - Stanghouders 7/8" (22 mm) (F)
2 - Stanghouders 3/4" (19 mm) (G)
(Montage onderdelen getoond voor rechterzijde)
H
J
RUGLEUNING
D
E
-
VASTE MONTAGE
2 - Sluitringplaatjes voor vaste beugel (C)
4 - Schroeven voor vaste beugel (D)
4 - Schroeven voor verstellen
diepte/achteroverleunstand (H)
2 - Schroeven voor stangklemmen (J)
2 - Moerplaatjes voor stangklem (K)
C
G
3/4"
19
mm
K
A
B
F
7/8"
22
mm
