4.0 MX2
SELJATUGI
TÄHTIS! Pange tähele, et kiirvabastusega kinnitusklambrid (A)
reguleerivad MX2 seljatoe laiust ja kõrgust samaaegselt. Enne
paigaldamise alustamist lugege k k õiki juhiseid.
soovitatav reguleerida korraga ainult ühte kinnitusklambrit.
!
T Ä H E L E P A N U
Kõik kiirvabastusega kinnitusklambrid (A) tarnitakse eelpaigaldatud
paigaldustihvtidega (B) ja on konstrueeritud laiuse reguleerimise piludega,
mis võimaldavad MX2 seljatoe paigaldamist seljatoe torudele, mis on kuni
25 mm (1 toll) võrra laiemad või 25 mm (1 toll) võrra kitsamad kui
seljatoe nimilaius.
1 Enne Invacare
i. Töötades ainult ühel küljel, lõdvendage kinnitusklambri seibiplaati
ja kinnitusvahendeid veidi (C), et kiirvabastusega kinnitusplaati (A) ja
paigaldustihvte (B) oleks võimalik seljatoe toru kinnitusplaatidega
joondamiseks sisse- ja väljapoole reguleerida (1) (vastavalt
vajadusele) - vt 2. samm. (Joon. 6a/6b)
ii.Jätke viimane (vastaskülje) kiirvabastusega kinnitusklambri kooste
MX2 seljatoe korpuse külge (2).

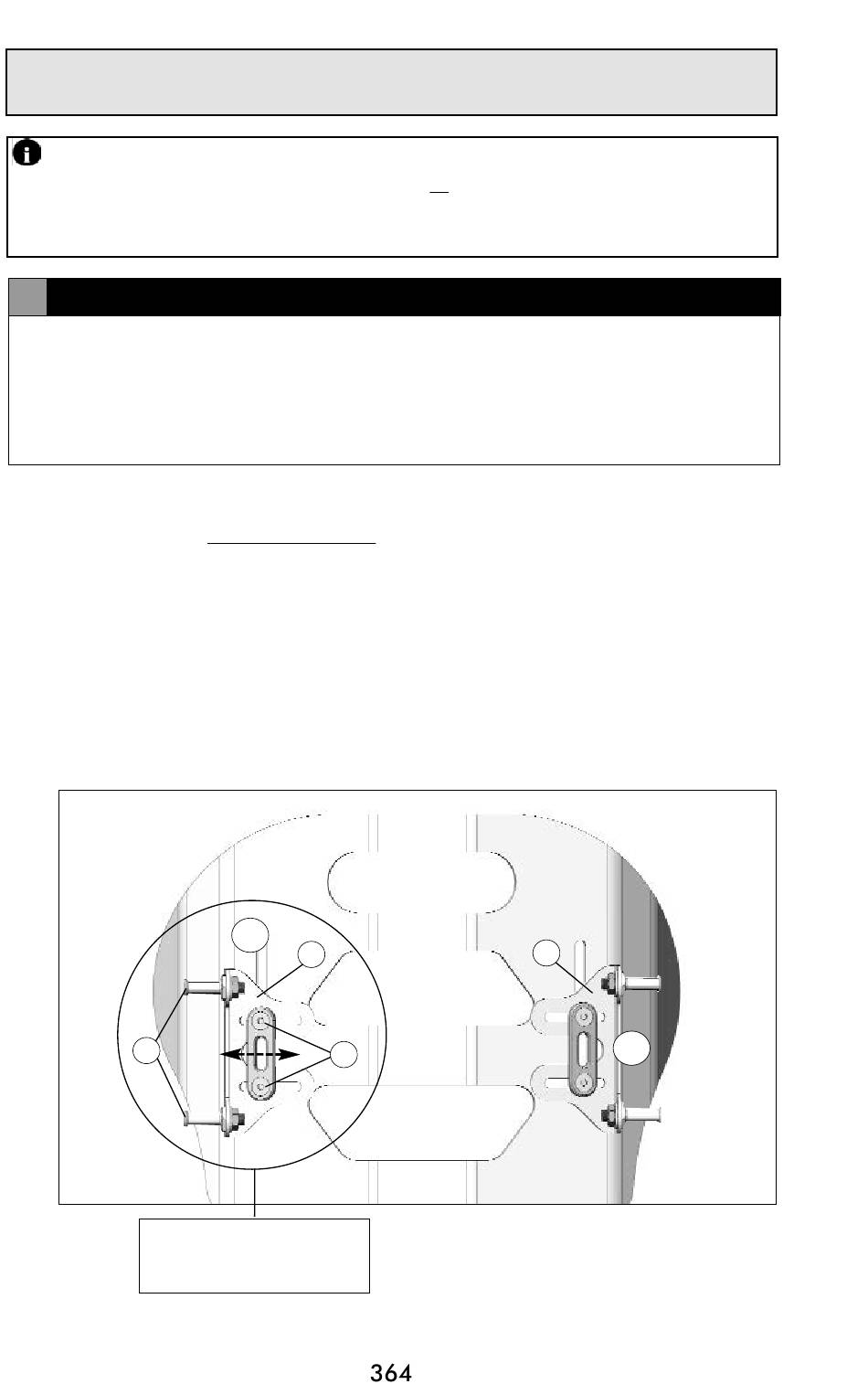

Kiirvabastusega kinnitusklambri paigaldamine (enne
paigaldamist)
Joon. 5
B
Kinnituse lõdvendamine
–
EEMALDATAVA KINNITUSE PAIGALDUS
® ®
Matrx MX2 seljatoe paigaldamist (Vt joon. 5)
1
A
C
Kinnitusekoost
(ainult üks külg)
Paigaldamise ajal on
A
2
