MX2-montering: Justering av ryggstödets djup

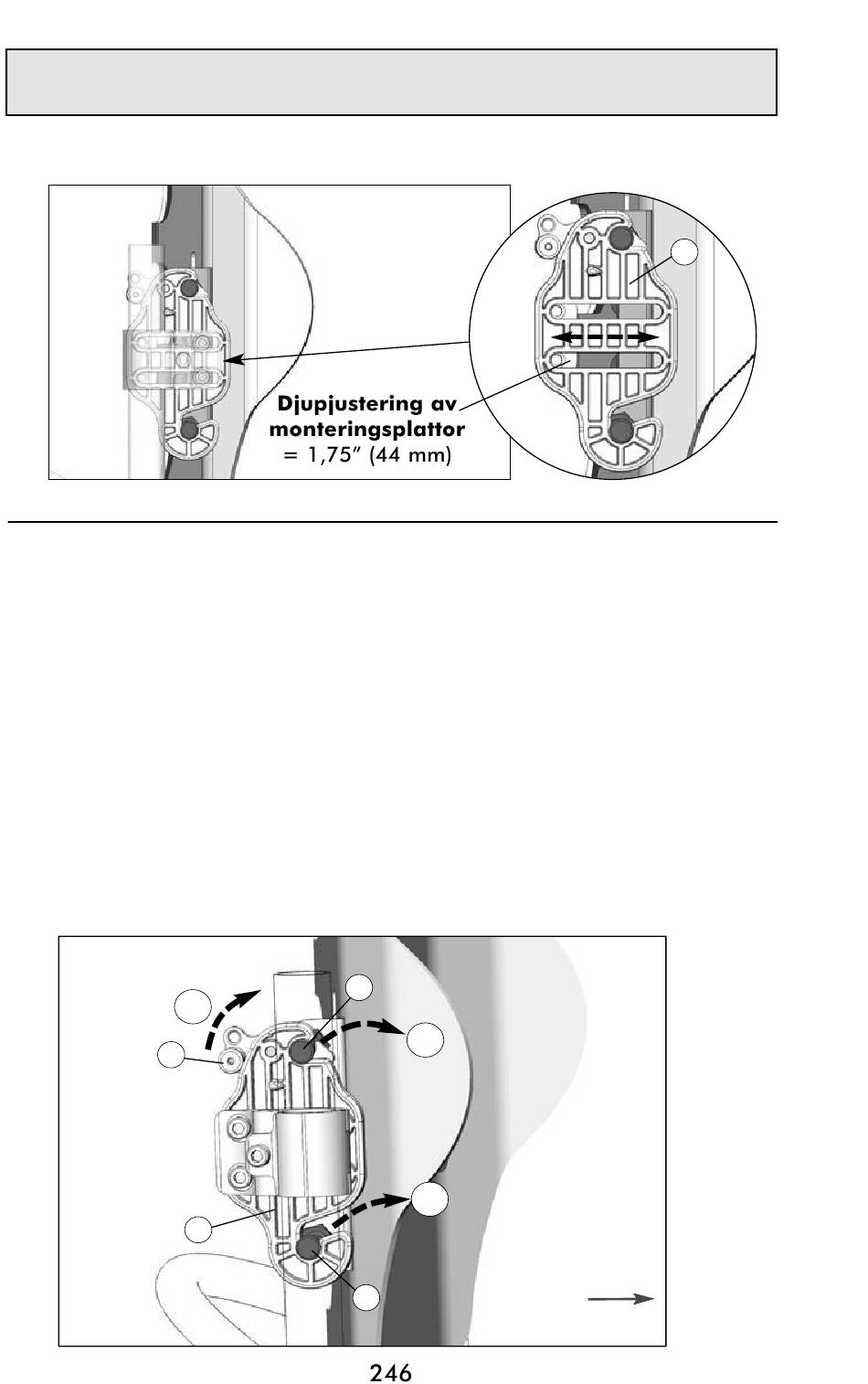

Bild 11
4.9 Ta bort MX2-ryggstödet från QR-fästet
1 Ta bort/lossa MX2-ryggstödet från monteringsplattorna (A) enligt följande
(se bild 12 nedan):
i. Stå bakom rullstolen och lyft samtidigt upp låsmekanismen (B) på
båda monteringsplattorna (1).
ii. Se till att hakarna är öppna och skjut den övre delen av
MX2-ryggstödet framåt (2) så att de övre monteringsstiften lossar (C)
från monteringsplattorna (A).
iii. När stiften är lossade lyfter du MX2-ryggstödet uppåt och framåt (3) för
att lossa de nedre monteringsstiften (D) från monteringsplattorna.
Ta bort/lossa MX2-ryggstödet
Bild 12
B
– A
RYGGSTÖD
1
A
VTAGBAR MONTERING
C
2
3
D
C
Framifrån
