4.0 MX2-R

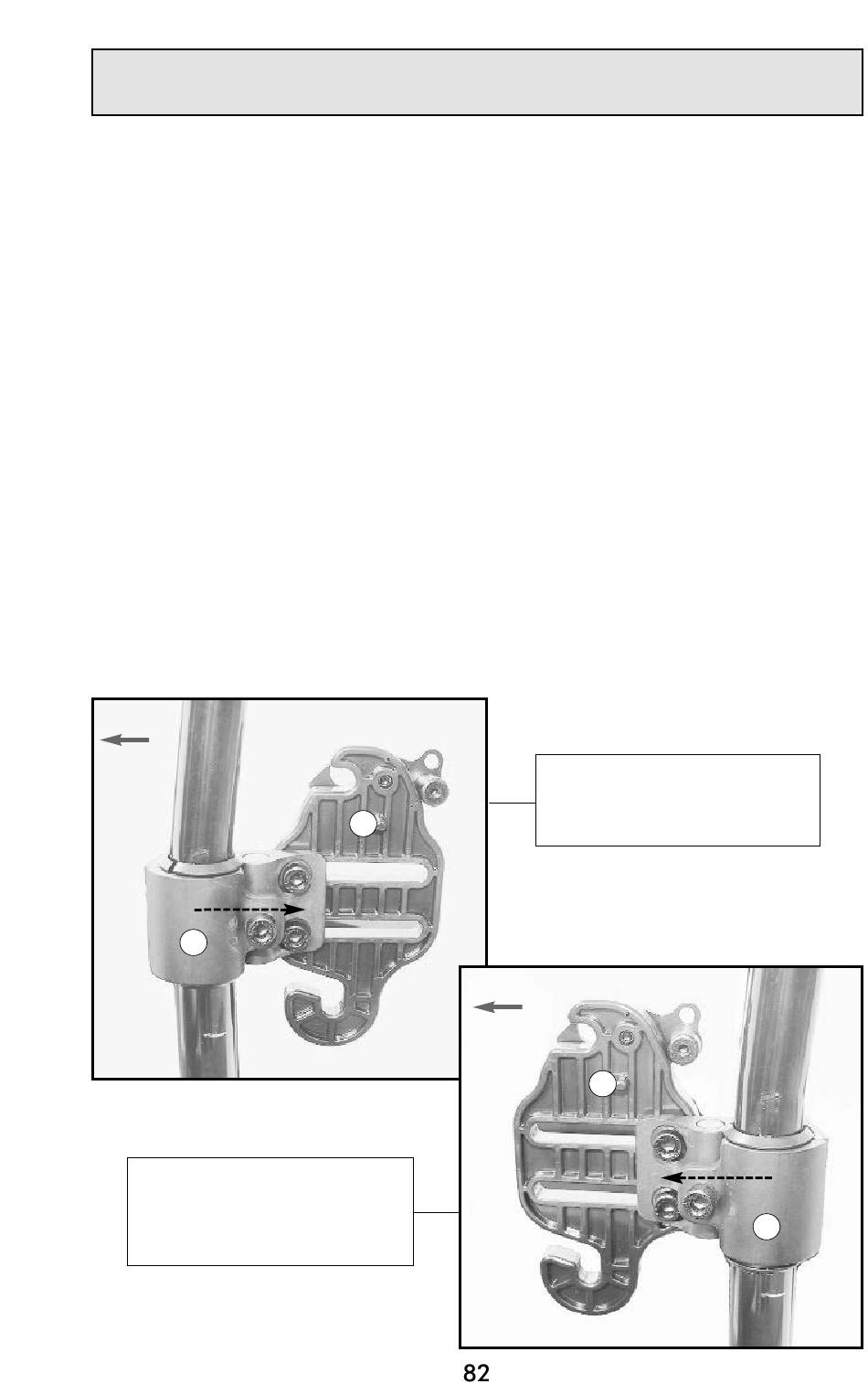

Bei einer Standardkonfiguration werden die Klemmen für das MX2-Gestänge (A) und
die Befestigungsplatten (B) an den hinteren Rahmenrohren in der hintersten Ausrichtung
angebracht und befestigt. Mit dieser Konfiguration wird die verfügbare Sitztiefe des
Rollstuhles vergrößert (siehe Abb. 2).
Bei einer umgekehrten Konfiguration* werden die Klemmen für Gestänge (A) an
den hinteren Rahmenrohren um 180° gedreht. Mit dieser Konfiguration wird die
verfügbare Sitztiefe verkleinert und die MX2-Rückenlehne ggf. in eine stärkere
Vorwärtsposition eingestellt (siehe Abb. 3).
Je nach der ausgewählten Montagekonfiguration ermöglichen die Klemmen für
Gestänge (A) eine Längsverstellung um 38 mm (1,5") (abhängig vom hinteren
Rahmenrohr).
Hinweis: Weitere detaillierte Anweisungen zur Tiefeneinstellung des flexibel
montierten MX2-Befestigungsteils finden Sie in Abschnitt 4.8.
* Umgekehrte Anbringung einer Befestigungsplatte/Klemme für die vorderste
Ausrichtung:
1
Lösen Sie die Befestigungsplatte (B) von der Klemme für das Gestänge (A)
(2 Schrauben).
2
Drehen Sie die Klemme für das Gestänge (A) um 180° und bringen Sie dann die
Befestigungsplatte (B) in der gleichen Ausrichtung wie in Abb. 3 dargestellt an.
Vorderseite
38 mm (1,5")
A
Abb. 2
Umgekehrte
Konfiguration –
Klemme für Gestänge
(minimale Sitztiefe)
ÜCKENLEHNE
B
– F F
M
LEXIBLE
Standardkonfiguration –
Klemme für Gestänge
(maximale Sitztiefe)
Vorderseite
B
Abb. 3
ONTAGE
38 mm (1,5")
A
