4.0 MX2-R
4.5 Anbringen der Klemme/Befestigungsplatte für das
MX2-Gestänge:
Die Klemmen für das MX2-Gestänge sind so konzipiert, dass eine Anbringung
am hinteren Rahmenrohr mit einem Durchmesser von 25 mm (1"), 22 mm
(7/8") und 19 mm (3/4") möglich ist. (Kunststoffeinsätze (A) sind für hintere
Rahmenrohre mit kleineren Durchmessern erhältlich*.)
1
Entfernen Sie die Rückenlehne des Rollstuhls (sofern vorhanden).
2

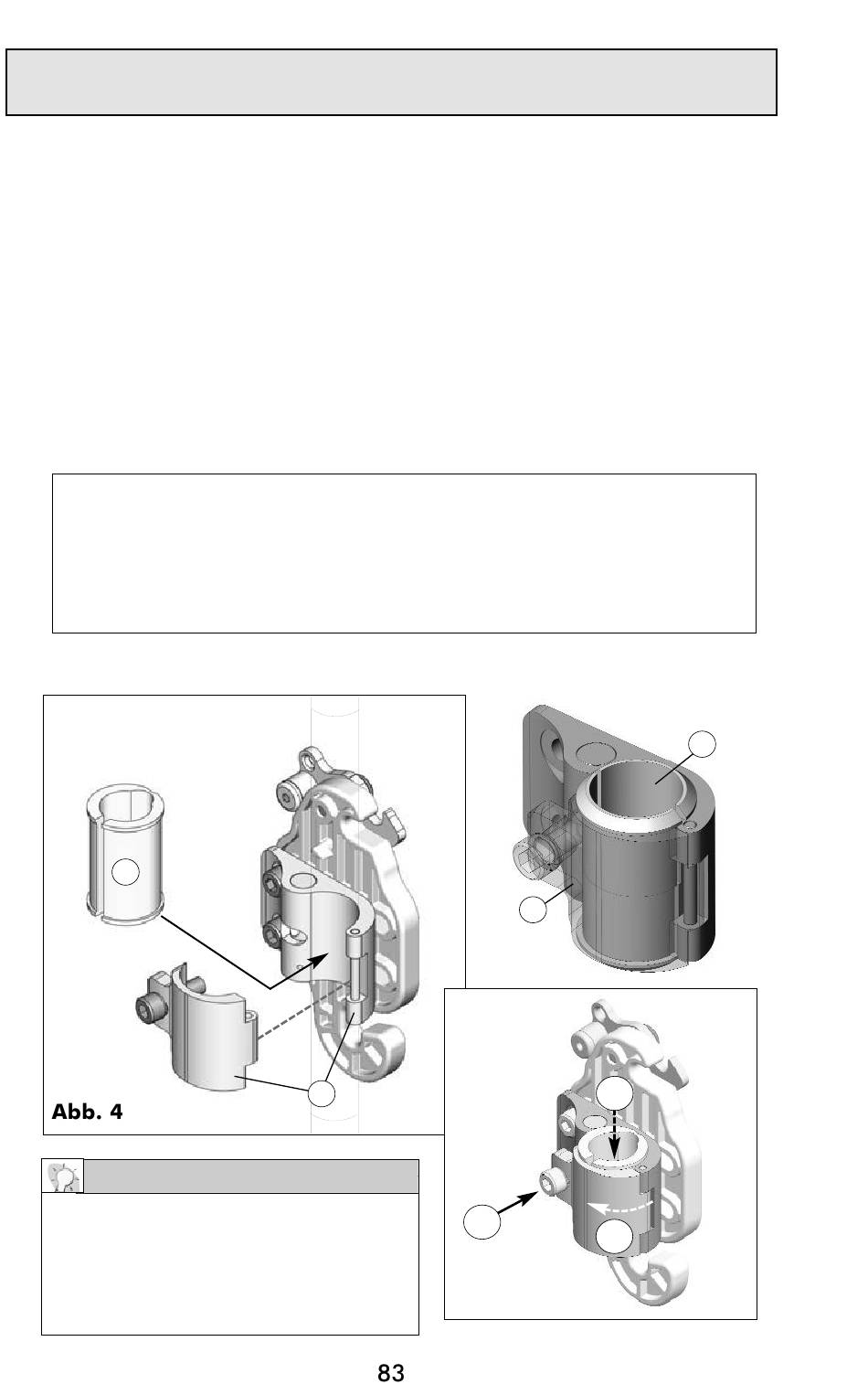

Bringen Sie die Klemmenbaugruppe für Gestänge (B) lose am jeweiligen
hinteren Rahmenrohr in der gewünschten Ausrichtung an (eine
Montageübersicht ist Abb. 4 und Abb. 5 zu entnehmen).
*Anpassen der Größe unterschiedlich langer hinterer
Rahmenrohre:
25-mm-Gestänge (1") – Keine Kunststoffeinsätze erforderlich
22-mm-Gestänge (7/8") – 22-mm-Kunststoffeinsätze (7/8") anbringen (x2)
19-mm-Gestänge (3/4") – 19-mm-Kunststoffeinsätze (3/4") anbringen (x2)
Anbringen der Klemme für das MX2-Gestänge
A
NÜTZLICHER HINWEIS
Sprühen Sie eine kleine Menge
Haarspray
Rahmenrohre und die Innenseite
der Kunststoffeinsätze für eine
sichere rutschfeste Bindung.
20
ÜCKENLEHNE
B
auf
die
hinteren
– F F
M
LEXIBLE
B
Abb. 5
3
ONTAGE
A
1
2
