4.0 I
NSTALACE OPĚRADLA

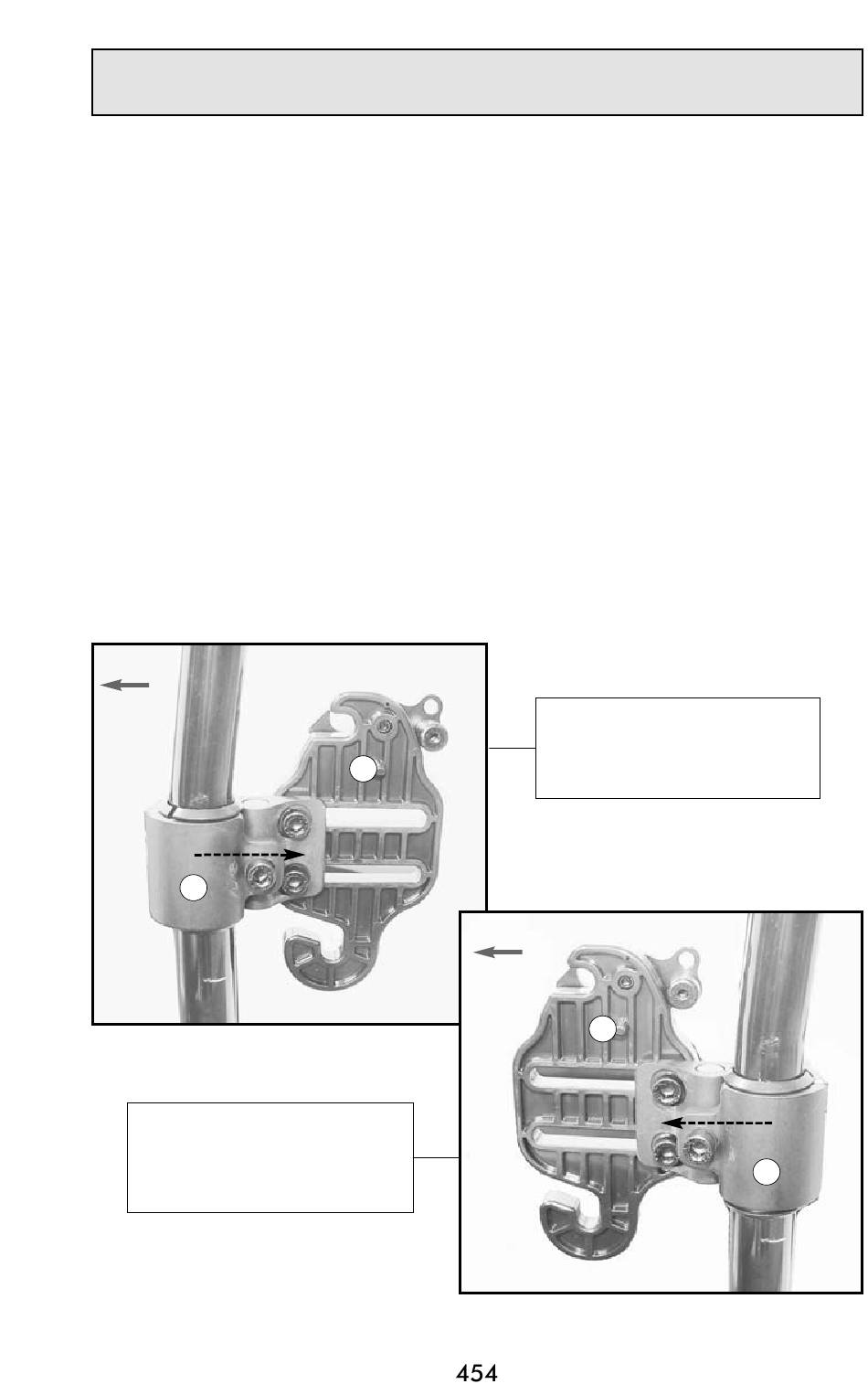

U standardní konfigurace jsou upínače MX2 na zadní svislé trubky (A) a montážní
desky (B) již sestaveny a upevněny k zadním svislým trubkám v poloze zcela vzadu.
Tato konfigurace nabízí maximální možnou hloubka sedadla invalidního vozíku –
viz obr. 2.
U převrácené konfigurace* jsou upínače (A) na zadních svislých trubkách
otočeny o 180°. Tato konfigurace nabízí minimální možnou hloubka sedadla
a umístění opěradla MX2 více vpředu, pokud je to potřeba – viz obr. 3.
Upínače na zadní svislé trubky (A) umožňují seřízení v rozsahu 38 mm (1,5
dopředu nebo dozadu (vzhledem k poloze zadní svislé trubky) v závislosti na
zvolené montážní konfiguraci.
Poznámka: Podrobnější pokyny pro seřízení hloubky opěradla MX2 s odnímatelnou
montáží viz část 4.8.
*Postup při změně orientace montážní desky / upínače na zadní svislé trubky
do polohy zcela vpředu:
1 Odmontujte montážní desku (B) od upínače na zadní svislé trubce (A) (2 šrouby).
2 Otočte upínač na zadní svislé trubce (A) o 180° a poté ve stejné orientaci
namontujte montážní desku (B) zpět (jak je znázorněno na obr. 3).
Přední strana
38 mm (1,5 palce)
A
Obr. 2
Převrácená konfigurace
upínače na zadní svislé
trubce
(minimální hloubka sedadla)
MX2 –
B
Přední strana
Obr. 3
ODNÍMATELNÁ MONTÁ
Standardní konfigurace
upínače na zadní svislé
trubce
(maximální hloubka sedadla)
B
38 mm (1,5 palce)
ž
)
palce
A
