NSTALACE OPĚRADLA
4.7 Opěradlo MX2: seřízení šířky a výšky
DŮLEŽITÉ! Nezapomeňte, že seřízení šířky a výšky opěradla MX2 se
provádí současně. Během instalace doporučujeme seřizovat držáky jeden
po druhém a každý držák dostatečně zajistit, aby po seřízení nesjel ze své
polohy. Montážní příslušenství se může úplně dotáhnout po dokončení insta-
lace/sestavení.
1 Seřízení šířky montážních kolíků:
k montážním deskám seřiďte na každém montážním držáku (B) šířku
montážních kolíků (A) tak, aby mezi hlavou montážních kolíků a vnější stranou
montážní desky (C) vznikla mezera minimálně 3 mm (1/8
*POZNÁMKA: U standardní instalace opěradla MX2 má zadní plášť zůstat po
seřízení šířky uprostřed mezi zadními svislými trubkami. (Montážní držáky je
třeba seřídit na zadním plášti souměrně.)
2 Utáhněte obě sestavy montážních držáků tak, aby nesjížděli.

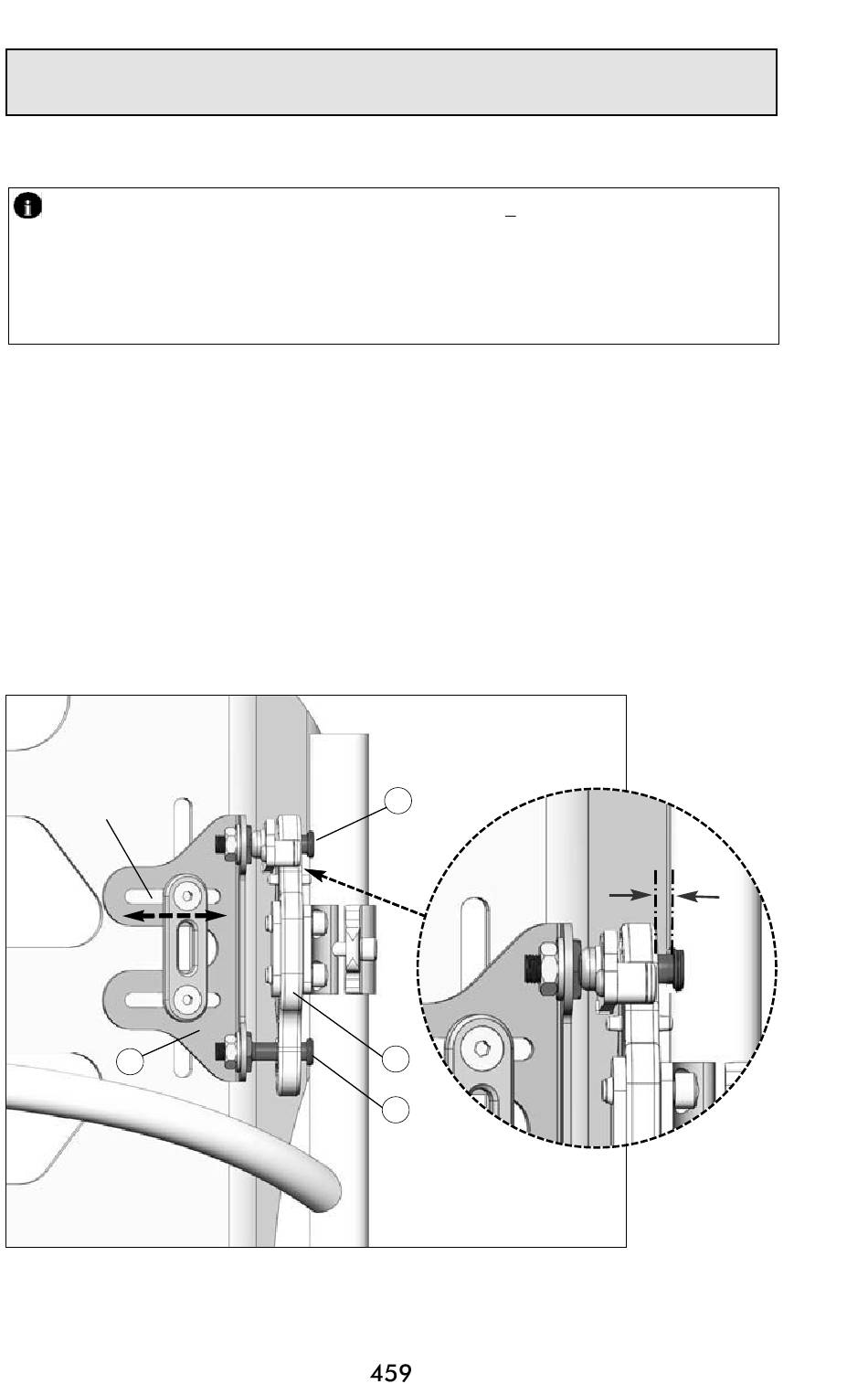

Instalace opěradla MX2: seřízení šířky / sestavení montážních kolíků
Seřízení šířky
B
MX2 –
ODNÍMATELNÁ MONTÁ
Po upevnění opěradla MX2
A
C
A
).* (Viz obr. 7.)
palce
Obr. 7
minimálně
3 mm (1/8 palce)
ž
