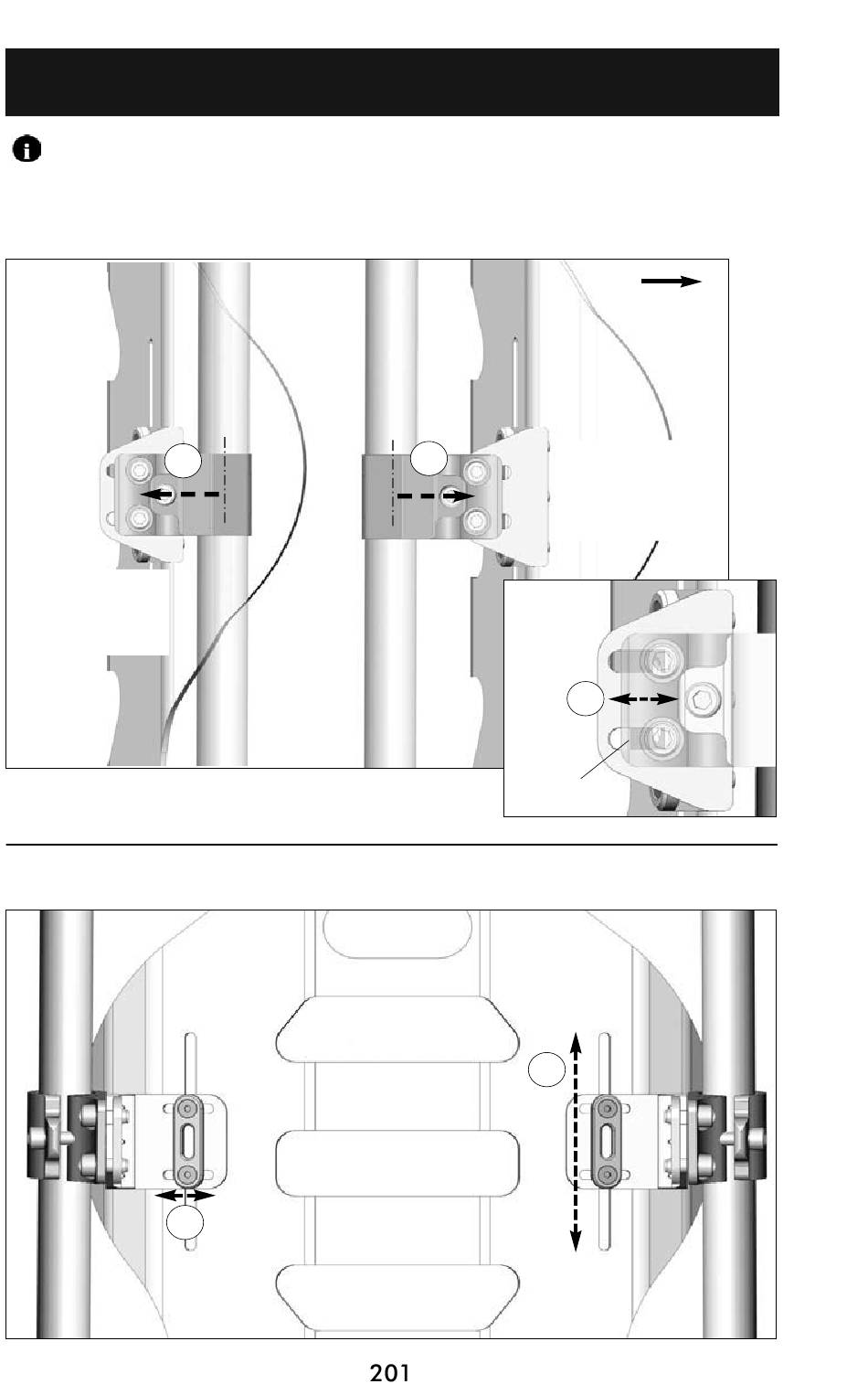

Invacare Matrx MX2 Back Gebrauchsanweisung Seite 208

3.0 MX2-
RYGLÆN
VIGTIGT! Medmindre andet er påkrævet, skal alle dybde-, højde- og
vinkelindstillinger foretages symmetrisk på venstre og højre monteringsplader.
Fast MX2-holder: Indstilling af DYBDE
Fig. 7a
-1,5"
(38 mm)
Mest
bagudrettede
installation
Fast MX2-holder: Indstilling af BREDDE/HØJDE
Fig. 8a
- M
1
1
Breddeindstilling:
1⅛" (29 mm)
ONTERING AF F F AST BESLAG
+1,5"
(38 mm)
1
Fig. 7b
(13 mm)
Højdeindstilling*
pr. side
Foran
Mest
fremadrettede
installation
2
1/2"
(i forhold til rørklemme)
2
