4.0 MX2-R
3
MX2-Tiefeneinstellung: Die Gesamttiefe der MX2-Rückenlehne kann über
zwei individuelle Justierungen eingestellt werden:
Ausrichtung
Abschnitt 4.4)
Die Klemmen für das MX2-Gestänge (B) können entweder in der
standardmäßigen Ausrichtung (hinten) oder für eine kürzere Sitztiefe in einer
umgekehrten Ausrichtung (vorne) angebracht werden (siehe Abb. 10).
Bei der hintersten Montage (1) beträgt die Tiefe der Rückenlehne 44 mm (-1,75").
Bei der vordersten Montage (2) beträgt die Tiefe der Rückenlehne 57 mm
(+2,25").
(Hinweis: Die Messungen beziehen sich auf die hinteren Rahmenrohre und
erfolgen anhand der Position des Befestigungsstifts.)
Der maximale vordere und hintere Tiefeneinstellungsbereich (von der hintersten
Montage bis zur vordersten Montage) beträgt 108 mm (4,25").
Tiefeneinstellung der MX2-Befestigungsplatte*:
Die Schlitzrinnen in den MX2-Befestigungsplatten (C) ermöglichen eine
Tiefeneinstellung von 44 mm (1,75") innerhalb des maximalen Einstellbereichs
(siehe Abb. 11 (S. 28)).
* HINWEIS: Die Tiefeneinstellbereich der verfügbaren Befestigungsplatte ist bei
der Winkelverstellung der MX2-Rückenlehne eingeschränkt.
4
Lösen Sie zur Einstellung die zwei Justierschrauben (A) an der jeweiligen
Klemmenbaugruppe für das Gestänge und schieben Sie die Befestigungsplatten
(C) in den Einstellschlitzen nach vorne o
Rückenlehnentiefe einzustellen.
5
Sobald sämtliche Winkel - und Tiefeneinstellungen abgeschlossen wurden, ziehen
Sie alle Befestigungsteile fest an.

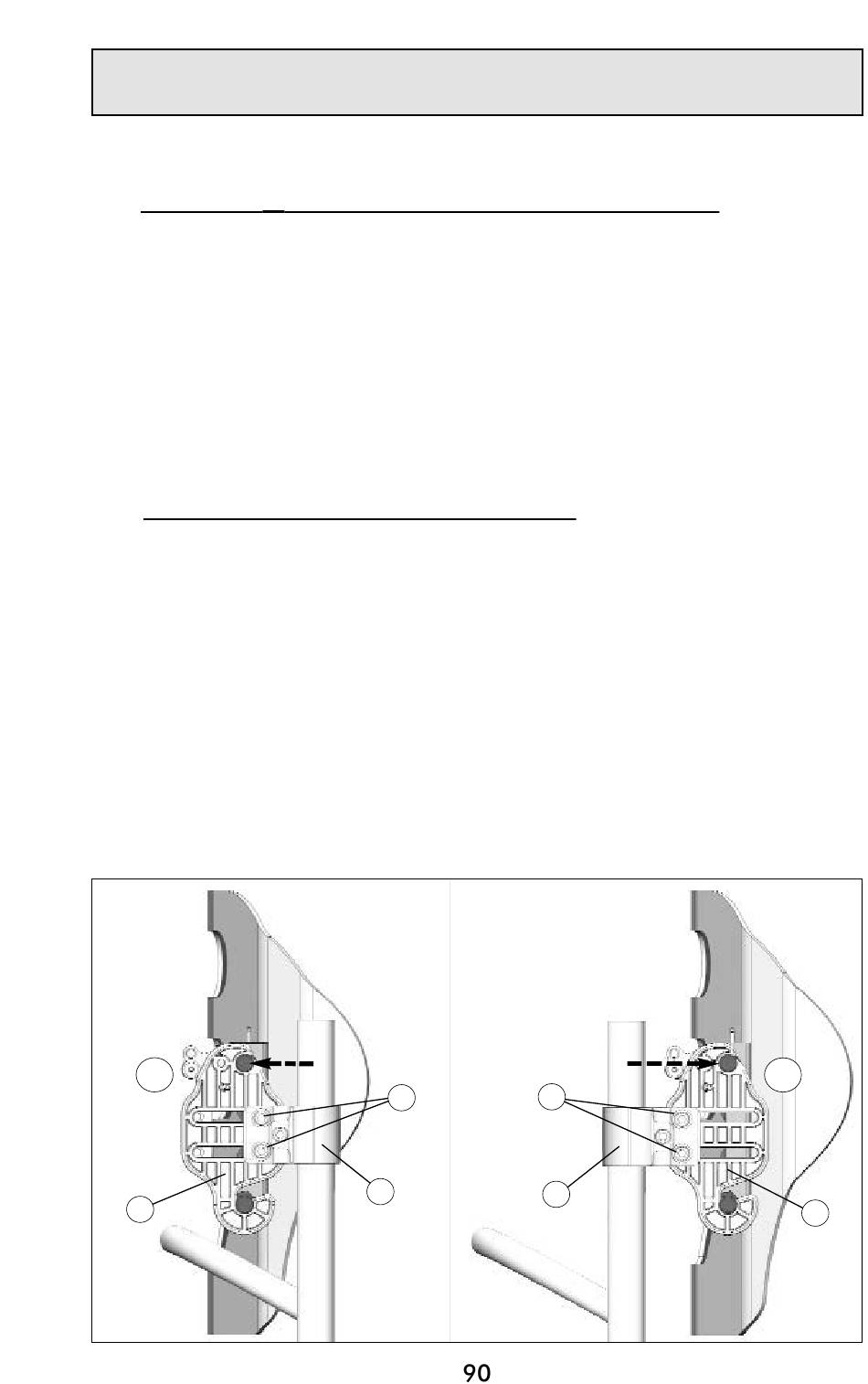

MX2-Montage: Tiefeneinstellung der Rückenlehne
Abb. 10
(44 mm (-1,75"))
1
C
ÜCKENLEHNE
der Klemme
H
INTERSTE
M
ONTAGE
A
B
– F F
LEXIBLE
für das MX2-Gestänge: (siehe auch
der hinten, um die gewünschte
V
ORDERSTE
M
ONTAGE
(57 mm (+2,5"))
A
B
M
ONTAGE
2
C
