4.0 D
OSSIER
IMPORTANT ! Notez que si vous desserrez les supports de montage à
démontage rapide (A) vous ajusterez simultanément la largeur et la
hauteur du dossier MX2. Veuillez lire t t outes les instructions avant de
commencer l'installation. Pendant l'installation, il est conseillé de procéder
aux réglages d'un support de montage à la fois.
!
N O T E Z
Chaque support de montage à démontage rapide (A) est fourni avec des
broches de fixation (B) pré-installées et comporte des fentes de réglage de
la largeur permettant d'installer le dossier MX2 sur des cannes de dossier qui
sont jusqu'à 1" (25 mm) plus larges ou 1" (25 mm) plus étroites que la
largeur de dossier nominale.
1 Avant d'installer le dossier Invacare
i. En procédant sur un seul côté, desserrez légèrement la plaque
d'écrou et le matériel du support de montage (C) de façon à ce que
le support de montage à démontage rapide (A) et les broches de
fixation (B) puissent être réglés vers l'intérieur ou vers l'extérieur (1)
(selon le cas) pour être alignés sur les plaques de fixation des clames
de canne ; reportez-vous à l'Étape 2. (Fig. 6a/6b)
ii. Laissez le support de montage à démontage rapide restant
(opposé) fixé à la coquille du dossier MX2 (2).
Alignement du support de montage/de la broche de
fixation à démontage rapide (pré-installation)

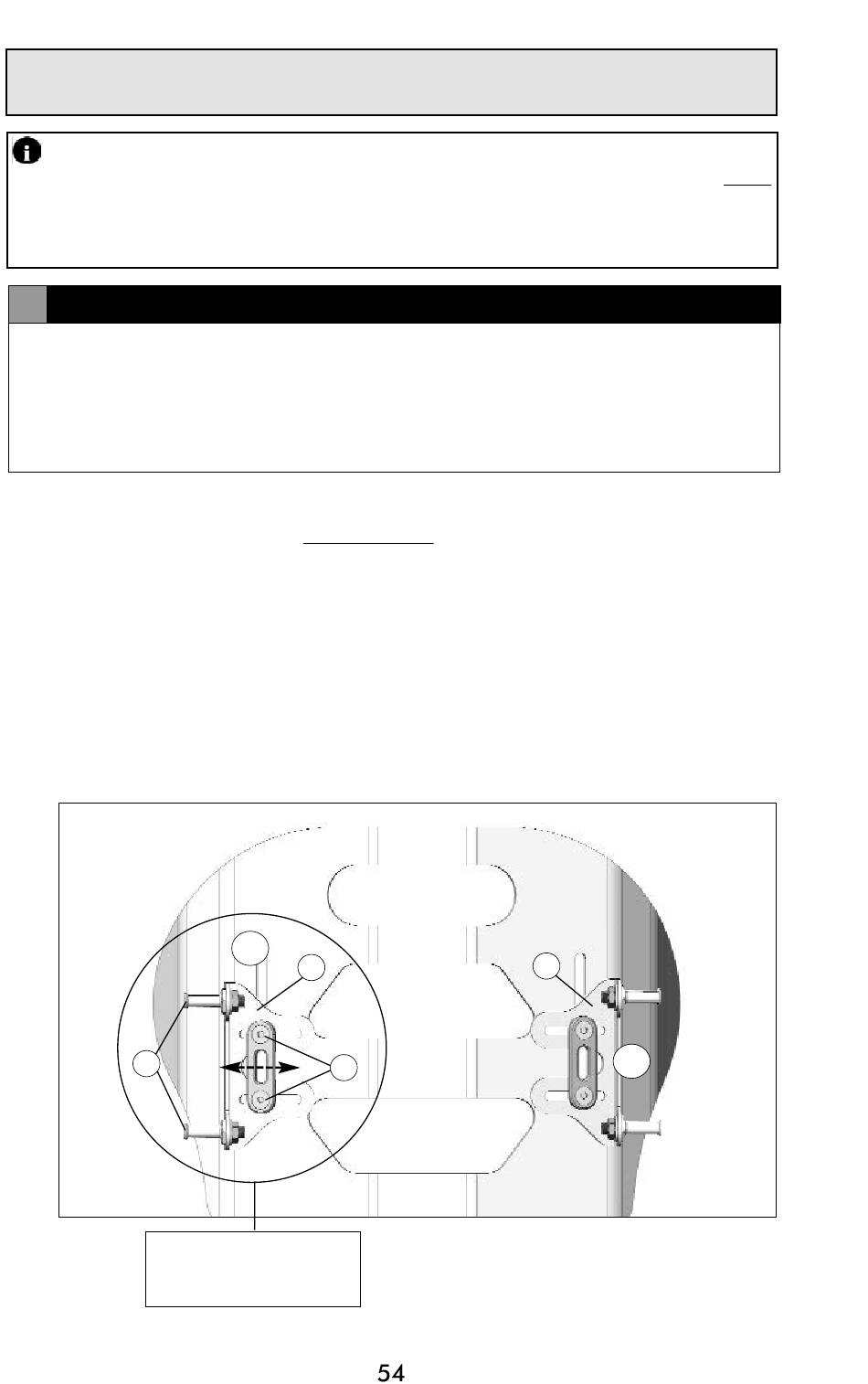

Fig. 5
B
Desserrez l'ensemble
du support de montage
22
MX2 - I
NSTALLATION D
1
A
C
(un seul côté)
'
UN M M ONTAGE AMOVIBLE
® ®
Matrx MX2 : (reportez-vous à la Fig. 5)
A
2
