4.0 D
OSSIER
2 Installez le dossier MX2 sur les plaques de fixation (A) comme suit :
(reportez-vous à la Fig. 6a et 6b)
i. Alignez et insérez les broches de fixation inférieures (B) dans les fentes
présentes au bas de chaque plaque de fixation (1).
ii. Lorsque les broches de fixation inférieures sont bien en place,
verrouillez/enclenchez les broches supérieures (C) dans le mécanisme de
verrouillage (D) en haut de chaque plaque de fixation (2).
AVERTISSEMENT ! Lors de l'installation du dossier MX2, vérifiez
toujours que les deux mécanismes (D) sont complètement engagés autour
des broches de fixation supérieures.

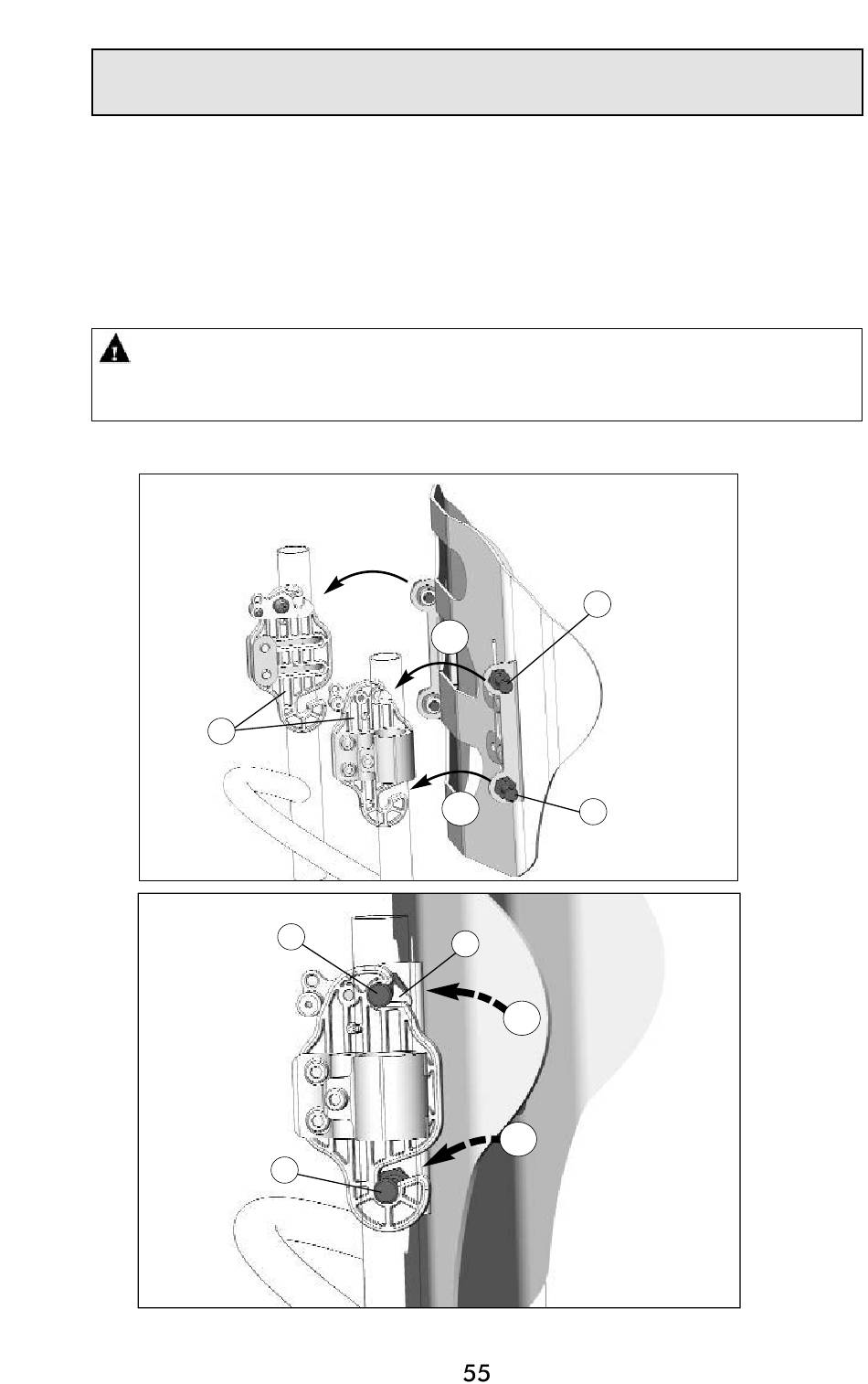

Installation du dossier MX2 sur les plaques de fixation
A
MX2 - I
NSTALLATION D
C
B
'
UN M M ONTAGE AMOVIBLE
C
2
1
B
D
2
1
Fig. 6a
Fig. 6b
