Invacare Matrx MX2 Back Gebrauchsanweisung Seite 153

4.0 E
NCOSTO

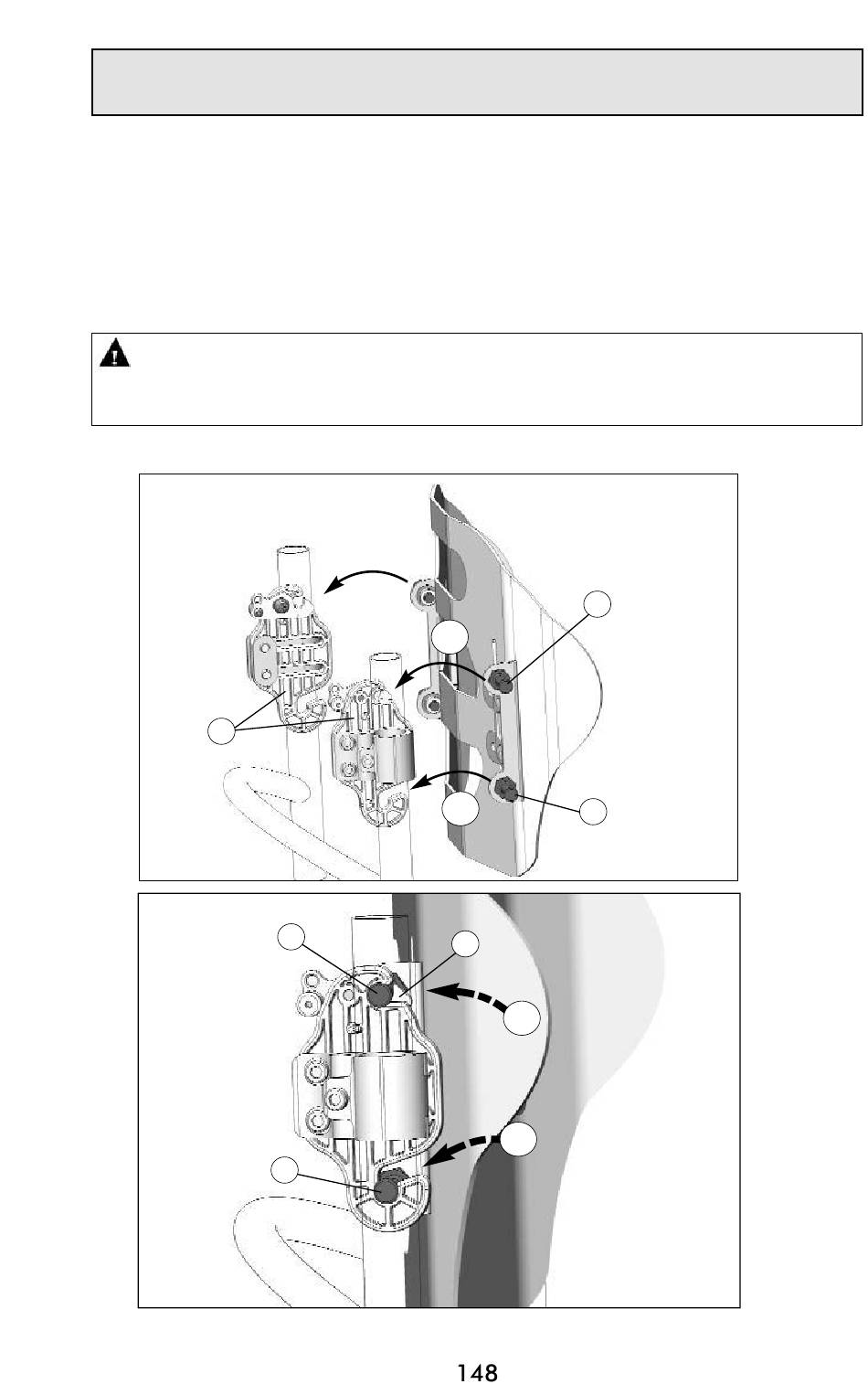

2 Instale o encosto MX2 nas placas de fixação (A) do seguinte modo:
(Consulte a Fig. 6a e 6b)
i. Alinhe e insira os pinos de fixação inferiores (B) nas ranhuras curvas
da parte inferior de cada placa de fixação (1).
ii. Com os pinos inferiores em posição, prenda/feche os pinos de fixação
superiores (C) no mecanismo de fecho (D), na parte superior da placa
de fixação (2).
ADVERTÊNCIA! Quando instalar o encosto MX2, certifique-se sempre
de que ambos os mecanismos de fecho (D) estão totalmente engatados
à volta dos pinos de fixação superiores.
Instalação do encosto MX2 em placas de fixação
A
MX2 - I I
NSTALAÇÃO DE MONTAGEM REMOVÍVEL
C
B
C
2
1
B
D
2
1
Fig. 6a
Fig. 6b
