Beschreibung
1.3 Darstellung SIMOTION D410 DP
Schnittstellen
In der nachfolgenden Tabelle sind die Schnittstellen von SIMOTION D410 DP beschrieben.
Tabelle 1- 5 Schnittstellen SIMOTION D410
Schnittstelle
Digitalein-/Digitalausgänge
X121
DRIVE-CLiQ-Schnittstelle
X100
PROFIBUS DP-Schnittstelle
X21
Power Module Interface
(PM-IF)
Geberschnittstelle
(HTL/TTL/SSI)
X23
EP-Klemmen /
Temperatursensoranschluss
X120
Stromversorgungsanschluss
X124
Messbuchsen
T0, T1, T2 und M
Typenschilder

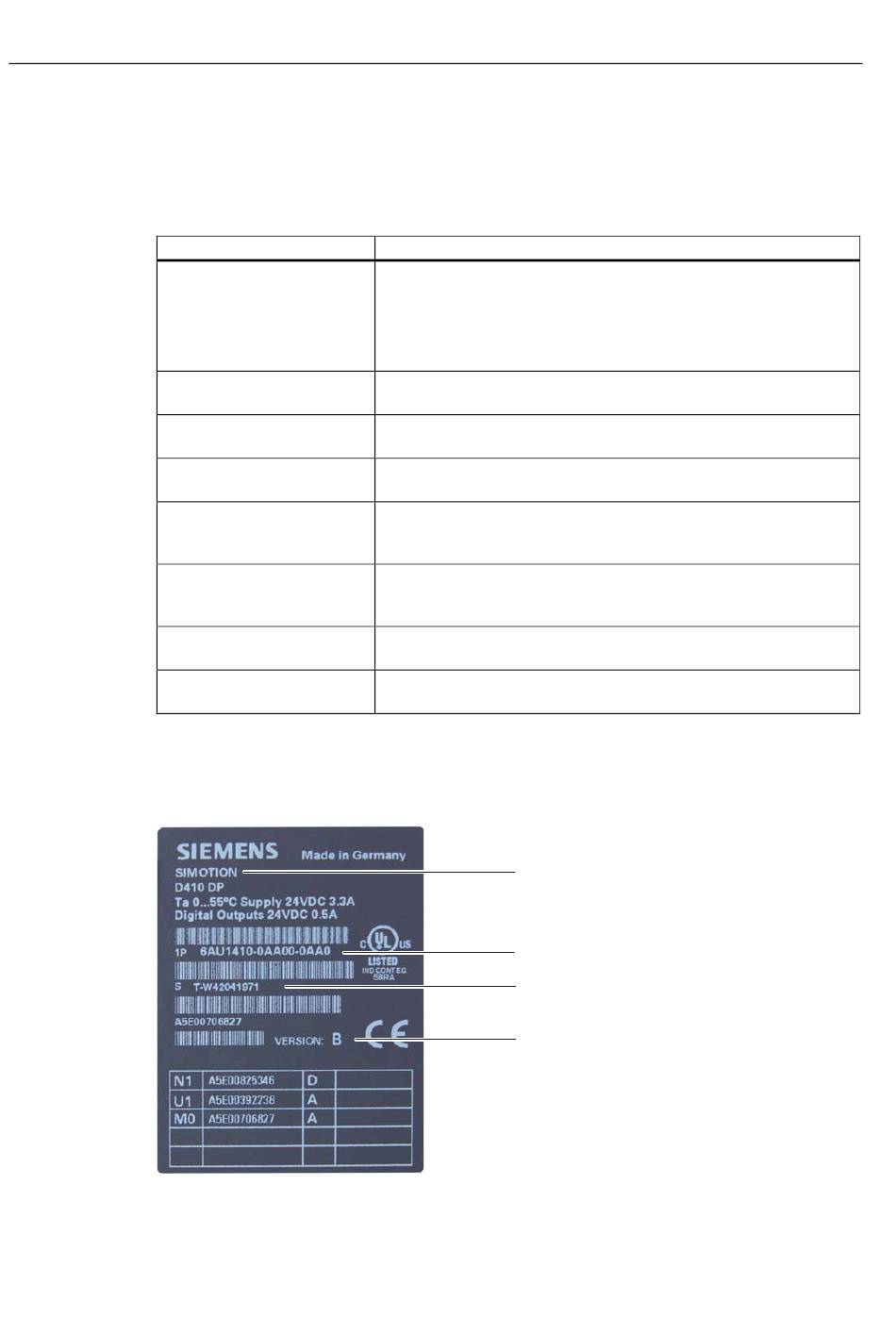

Das folgende Bild beschreibt Ihnen alle Informationen, die das seitliche Typenschild enthält.
Bild 1-3
20
Beschreibung
12polige Mini Combicon:
4 Digitaleingänge: zum Anschluss von Schaltern oder
•
berührungslosen Sensoren
4 Digitalein-/Digitalausgänge: zum Anschluss von Aktoren und
•
Sensoren
8polige RJ45plus-Buchse zum Anschluss von DRIVE-CLiQ-
Teilnehmern
9polige SUB-D-Buchse zum Anschluss am PROFIBUS DP
8poliger Direktstecker zum Anschluss an ein Power Module der
Bauform Blocksize
15polige SUB-D-Buchse zum Anschluss von HTL-, TTL- und SSI-
Gebern.
8polige Mini Combicon zum Anschluss der Eingangsklemme Safety
Integrated bzw. zum Anschluss der Temperaturerfassung über KTY
oder PTC
4poliger Schraubklemmanschluss zum Anschluss der DC 24 V-
Laststromversorgung
Buchsen zur Ausgabe von analogen Signalen
Typenschild der SIMOTION D410
Baugruppenbezeichnung
Bestellnummer
Seriennummer
HW-Ausgabestand
