7 x Hydraulische Systemeinbindung
Kurz-Bez. Bedeutung
T Solaris-Kollektortemperaturfühler
K
T Solaris-Rücklauftemperaturfühler
R
T Solaris-Speichertemperaturfühler
S
T Solaris-Vorlauftemperaturfühler
V
UV1 3-Wege-Umschaltventil
VS Verbrühschutz VTA 32
Tab. 7-1 Kurzbezeichnungen in Hydraulikplänen

Serienschaltung

Alternativ zu der in dieser Anleitung beschriebenen reinen Parallelschaltung der Kollektoren (siehe auch Bild 2-1) können bei
Bedarf maximal 3 Kollektorreihen auch übereinander montiert werden. Übereinander liegende Kollektoren bzw. Kollektorfelder
müssen in Reihe geschaltet werden (Bild 7-4). Zum ausgewählten Solarsystem werden, pro zusätzlicher Kollektorreihe, ein Paket
Reihenverbinder CON LCP (

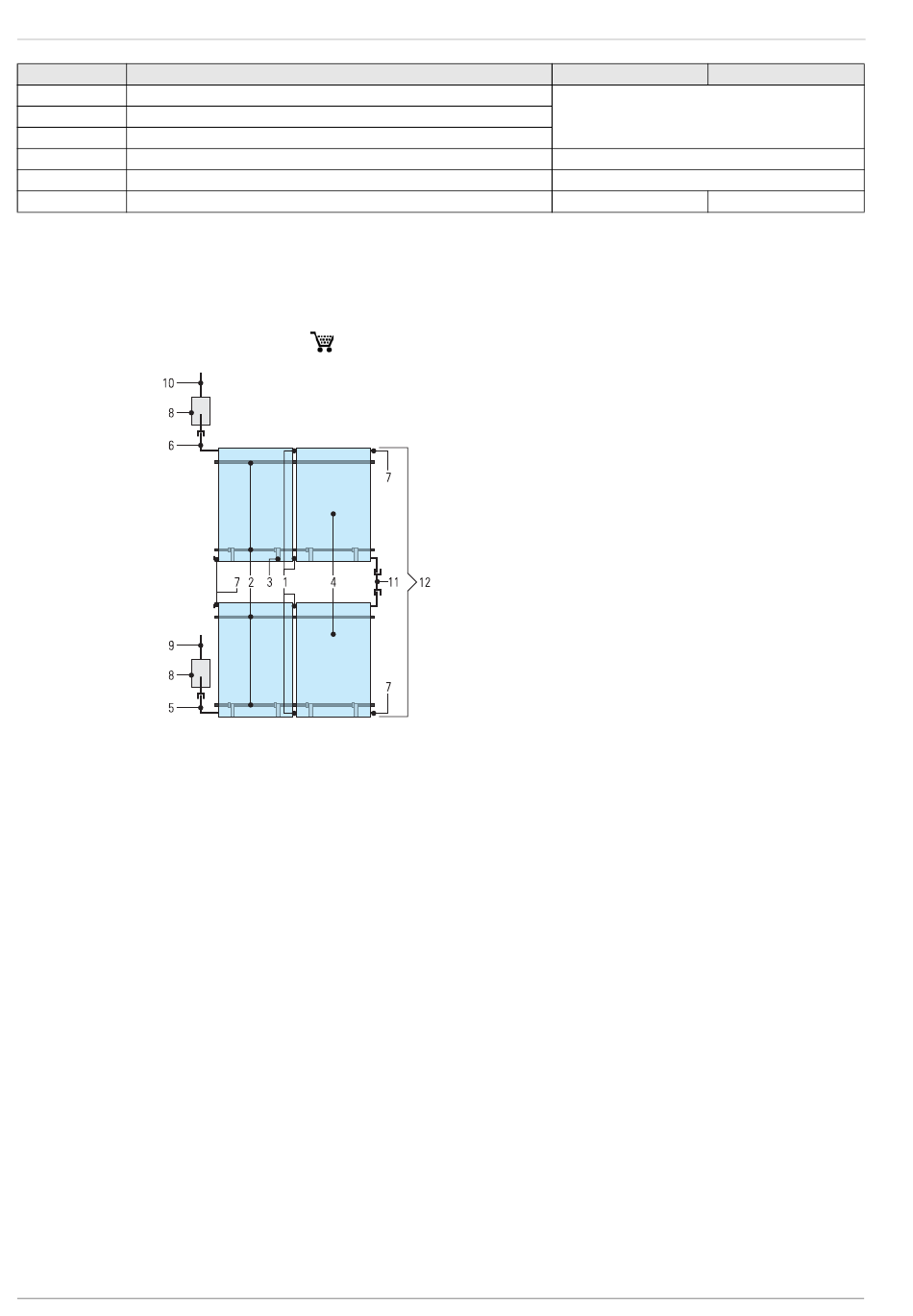

Bild 7-4
48
16 20 45) benötigt.
Alternative Kollektoranordnung
Bemerkung
Im Lieferumfang RPS3 P2 enthalten.
Im Lieferumfang FLS20 enthalten.
Im Lieferumfang enthalten.
Zubehör
1 Kollektorverbinder
2 Montage-Profilschiene
3 Kollektorsicherungshaken
4 Solaris Flachkollektor
5 Rücklauf-Anschlusskollektor
6 Vorlauf-Anschlusskollektor
7 Kollektor-Verschlusskappe
8 Bauseits Entlüftungsziegel für Dachdurchführungen Vor- , Rücklauf
9 VA 18 Solar-Rücklaufleitung
10 VA 15 Solar-Vorlaufleitung
11 Kollektorreihenverbinder CON LCP
12 Solaris-Kollektorfeld (2x 2 Kollektoren)
FA ROTEX Solaris RPS3 P2 - 06/2012
Bestell-Nr.
15 60 15
