Druckstation RDS1
RDS1 (
Druckstation inkl. Anschlussverrohrung mit Umwälzpumpe
Grundfos Solar 25-65, Durchflussmesser mit 2x KFE-Hahn,
integriertem Luftabscheider, Sicherheitsgruppe mit Manometer,
Montagezubehör.
Plattenwärmetauscher RPWT1
RPWT1 (
Zum Verbinden der Druckstation RDS1 mit einem drucklosen
Warmwasserspeicher.
– Heizleistung 6 kW.
– Für Druck-Solaranlagen bis 5 Kollektoren.
Anschlussset APWT1 für Plattenwärmetauscher RPWT1
APWT1 (
Zum hydraulischen Anschluss des Plattenwärmetauschers
RPWT1 an den drucklosen Speicherkreislauf des Warmwasser-
speichers.
Bestehend aus:
– Anschlussfittings.
– Isoliertem VA 15 Solar- / VA 18 Solarrohr.
FA ROTEX Solaris RPS3 P2 - 06/2012
16 20 30)
16 20 31)
16 20 32)
2 x Produktbeschreibung

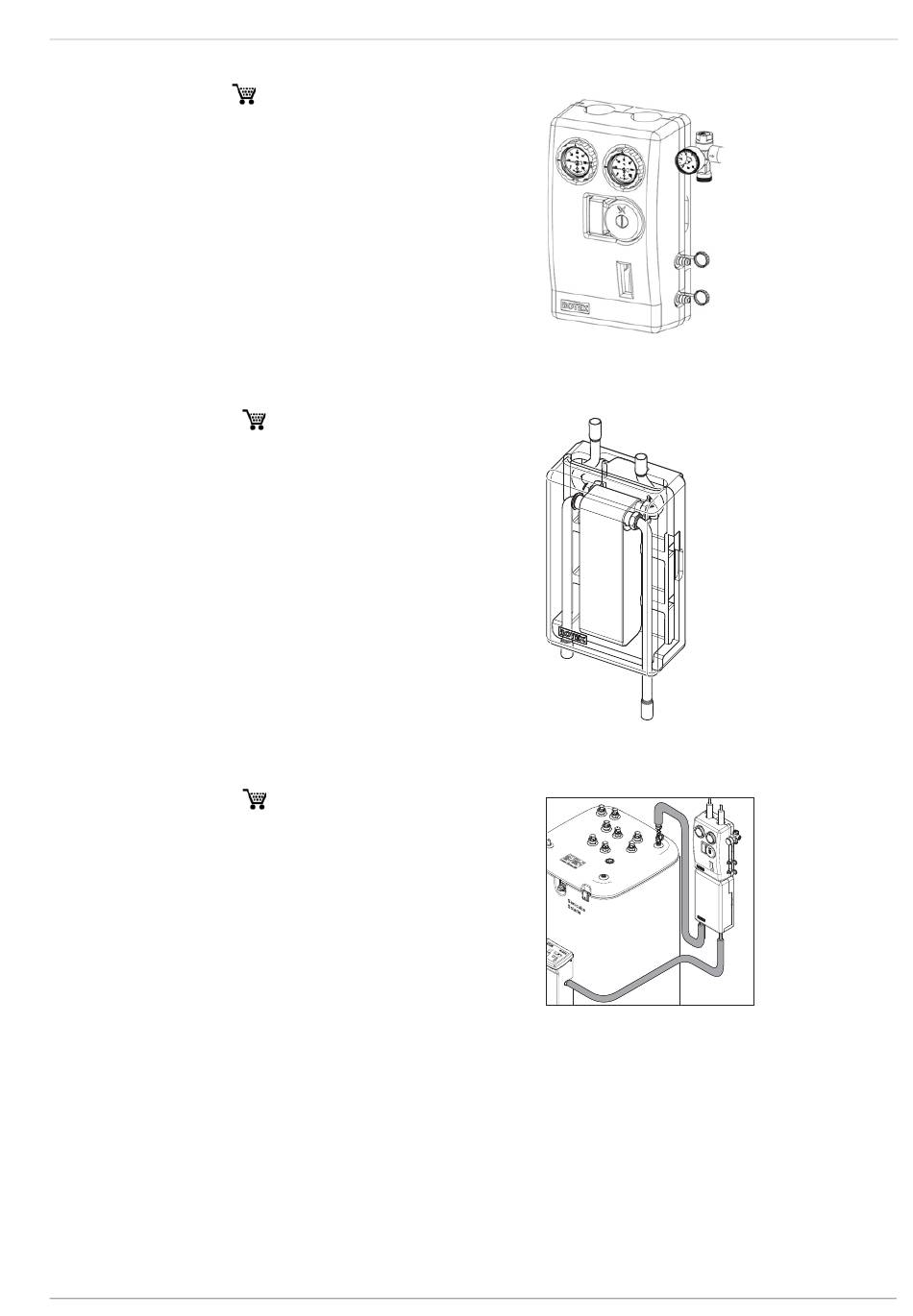

Bild 2-3 Druckstation RDS1
Bild 2-4 Plattenwärmetauscher RPWT1
Bild 2-5 Anschlussset APWT1
