3.4 Plattenwärmetauscher montieren
• Außenabdeckung (1) abnehmen.
• Die Plattenwärmetauscher RPWT1 unter der Druckstation RDS1 montieren.
• Vor- und Rücklaufleitung von der Druckstation RDS1 an die Anschlüsse (2) und (3) des Plattenwärmetauschers RPWT1
anschließen.
• Vor- und Rücklaufleitung (VA 15 Solar / VA 18 Solar), von der Regelungs- und Pumpeneinheit Solaris RPS3 P2 und dem
Warmwasserspeicher kommend, zum Plattenwärmetauscher verlegen.
• Mit dem Anschlussset Plattenwärmetauscher APWT1 die Vor- und Rücklaufleitung (VA 15 Solar / VA 18 Solar) an den
Plattenwärmetauscher RPWT1 anschließen (Anschlüsse 4 und 5).
• Außenabdeckung (1) wieder anbringen.
FA ROTEX Solaris RPS3 P2 - 06/2012
Montage der Klemmringverschraubung:
• Rohrende rechtwinklig abschneiden und entgraten.
• Überwurfmutter und Klemmring auf das Rohr aufstecken.
• Gewindegänge etwas einölen.
• Rohr bis Anschlag in die Klemmringverschraubung einschieben und Überwurfmutter von Hand anziehen.
• Überwurfmutter mit Gabelschlüssel festziehen.
1 Außenabdeckung
2 Anschluss Druckstation Solar-Rücklaufleitung (Ø 22 mm)
3 Anschluss Druckstation Solar-Vorlaufleitung (Ø 22 mm)
4 Anschluss Plattenwärmetauscher Vorlaufleitung an Solar-Vorlauf
der Solaris RPS3 P2 (Cu Ø 22 mm Steckfitting)
5 Anschluss Plattenwärmetauscher Rücklaufleitung an Solar-
Rücklauf HybridCube (Cu Ø 22 mm Steckfitting)
6 Bohrlöcher zur Wandbefestigung des Plattenwärmetauscher

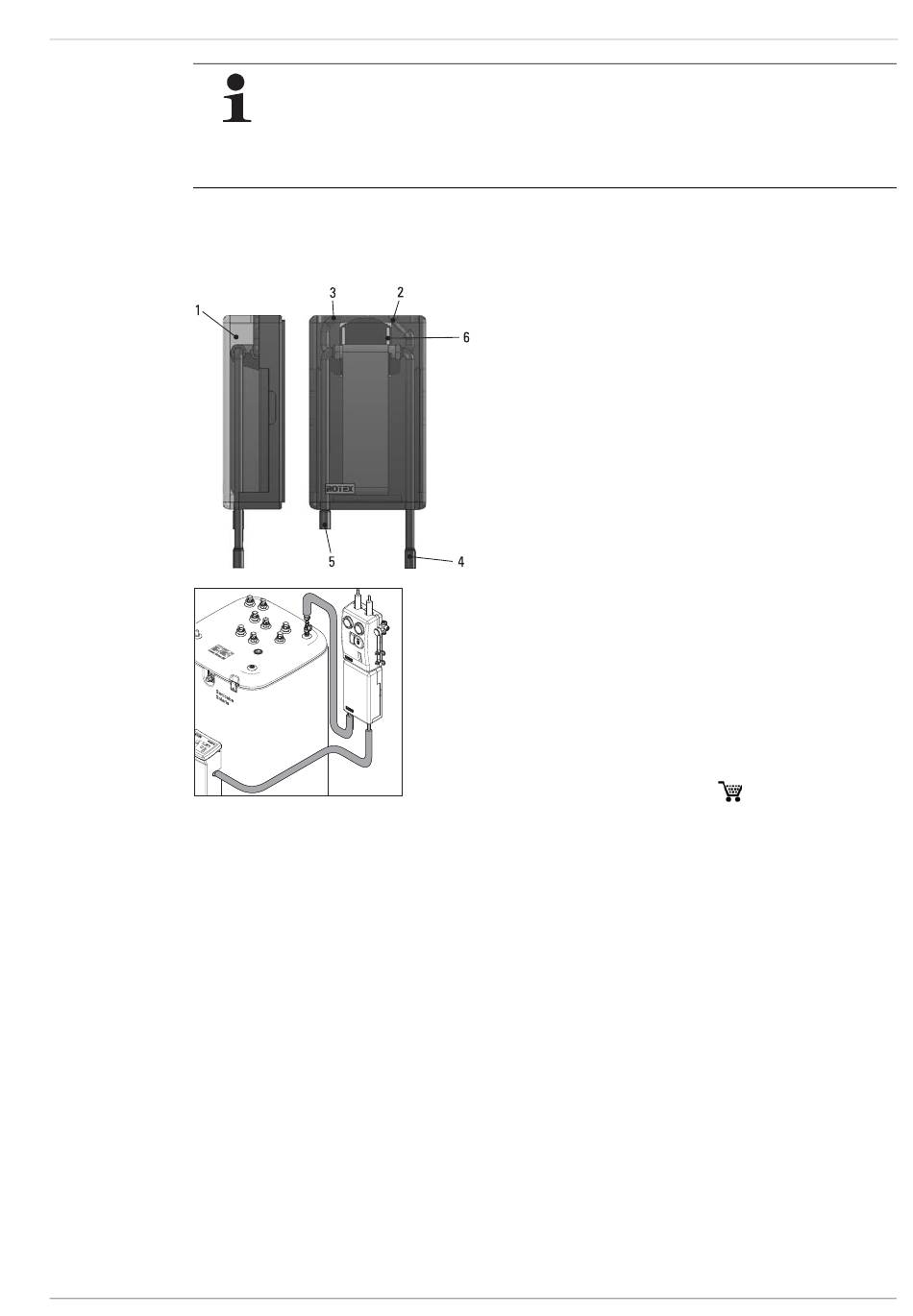

Bild 3-15 Anschlüsse und Abmessungen Plattenwärmetauscher
RPWT1
Bild 3-16 Anschlussset APWT1 (
3 x Montage
16 20 32)
