4 x Inbetriebnahme und Außerbetriebnahme

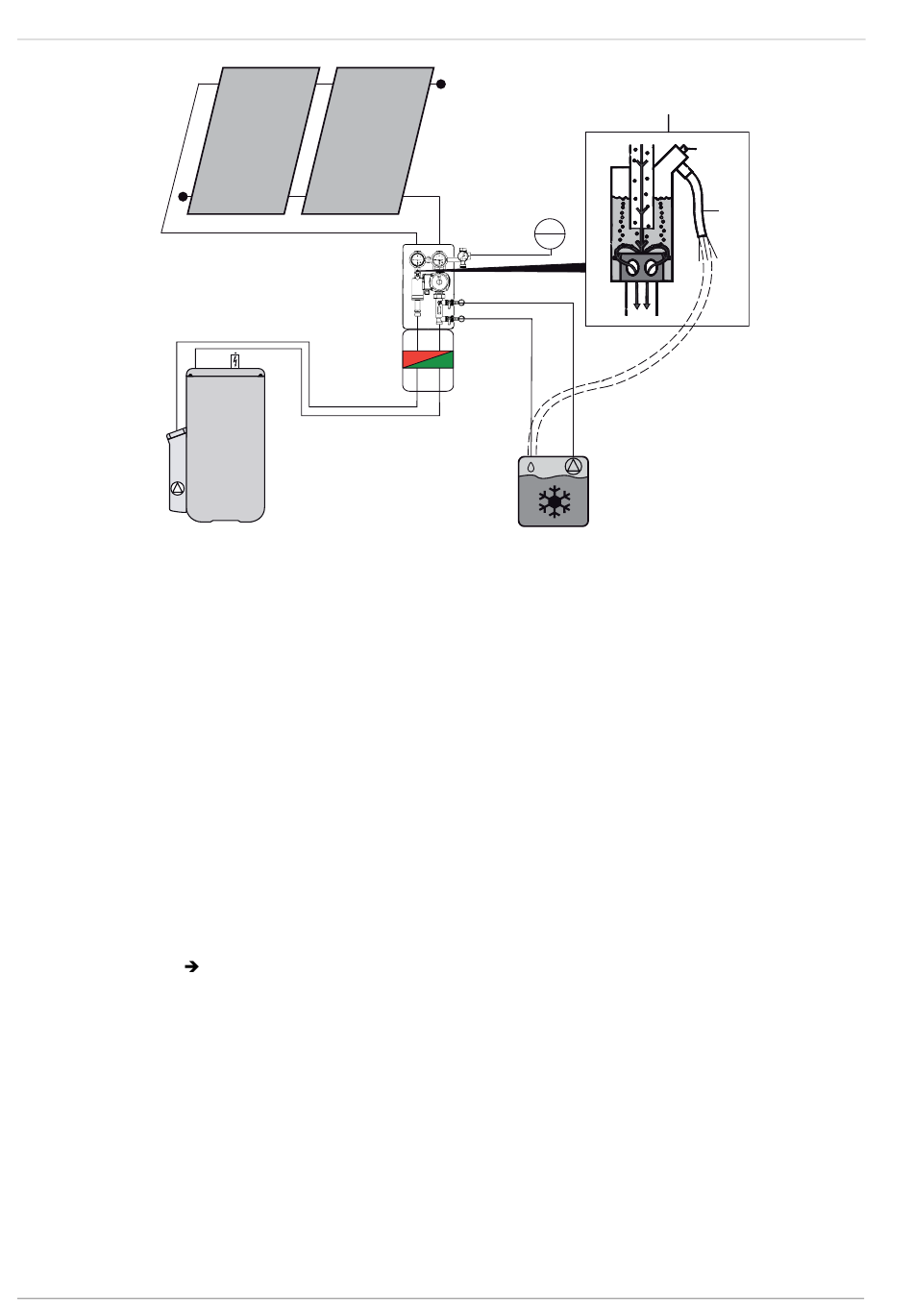

Bild 4-1
5. Befüll-/Spülpumpe mit Schlauch an den oberen Füll- und Entleerhahn (siehe auch Pos. 9, Bild 3-14) die Druckstation RDS1
anschließen.
6. Rücklaufschlauch an den unteren Füll- und Entleerhahn (siehe auch Pos. 9, Bild 3-14) der Druckstation RDS1 anschließen und
in den Füllbehälter einführen, aus dem die Solarflüssigkeit ROTEX Solarfluid CORACON SOL 5F in den Kollektorkreis eingefüllt
wird.
7. Füll- und Entleerhähne und Befüll-/Spülpumpe starten.
8. Kollektorkreis füllen und spülen, bis die Solarflüssigkeit sauber und ohne Luftblasen in den Füllbehälter zurückfließt.
9. Der Druck am Manometer der Druckstation RDS1 darf nicht den maximal zulässigen Anlagendruck p
10. Unteren Füll- und Entleerhahn schließen.
11. Kollektorkreislauf mindestens 0,3 bar über den am Membrandruckausdehnungsgefäß (MAG) eingestellten Vordruck bringen
(siehe Anlagenfülldruck Tab. 4-1).
12. Oberen Füll- und Entleerhahn schließen.
13. Anlage wie folgt entlüften:
• Entlüftungsschlauch des Entlüftungstopfs in ein geeignetes Auffanggefäß führen.
• Ventil (Pos. 3, Bild 4-1) des Entlüftungstopfs (Pos. 1, Bild 4-1) öffnen.
• Ventil schließen, sobald Solarflüssigkeit aus dem Entlüftungstopf entweicht.
14. Systemdruck am Manometer der Druckstation RDS1 erneut prüfen.
– Systemdruck darf innerhalb 1/2 h nicht abfallen.
– Bei Druckabfall, Kollektorkreislauf und Anschlüsse auf Undichtigkeiten prüfen und ggf. instand setzen.
– Kollektorkreislauf erneut entlüften (Restluft im System).
– Bei Bedarf, Systemdruck durch Nachfüllen von Solarflüssigkeit korrigieren (siehe ab Arbeitsschritt 4).
15. Befüll-/Spülpumpe mit Schläuchen von der Druckstation RDS1 trennen.
16. Absperrung des Durchflussmessers ganz öffnen (Schlitz senkrecht).
24
RDS1
RPWT1
HYC
SCS
Befüllen und Entlüften des Kollektorkreislaufs
Abgeschiedene Luft entweicht aus dem Entlüftungstopf.
