3 x Montage
1. Griff des Warmwasserspeichers demontieren und Verschlusskappe des Solar-Rücklaufanschlusses abschrauben.
2. Mit den zuvor entfernten Schrauben des Griffs, den Haltewinkel der Pumpenaufnahme an die oberen Dübel der
Griffbefestigung anschrauben.
3. Pumpe sowie Speicheranschlussmutter jeweils auf den Speicheranschlusswinkel aufstecken und mit Haltebügeln sichern.
4. Falls ein KFE-Hahn (optionales Zubehör
eingebaut werden soll (Bild 3-5):
• Haltebügel (a) auf der gewünschten Seite abziehen.
• Blindstopfen auf der gewünschten Seite herausziehen.
• KFE-Hahn auf der gewünschten Seite einstecken und mit einem Haltebügel sichern.

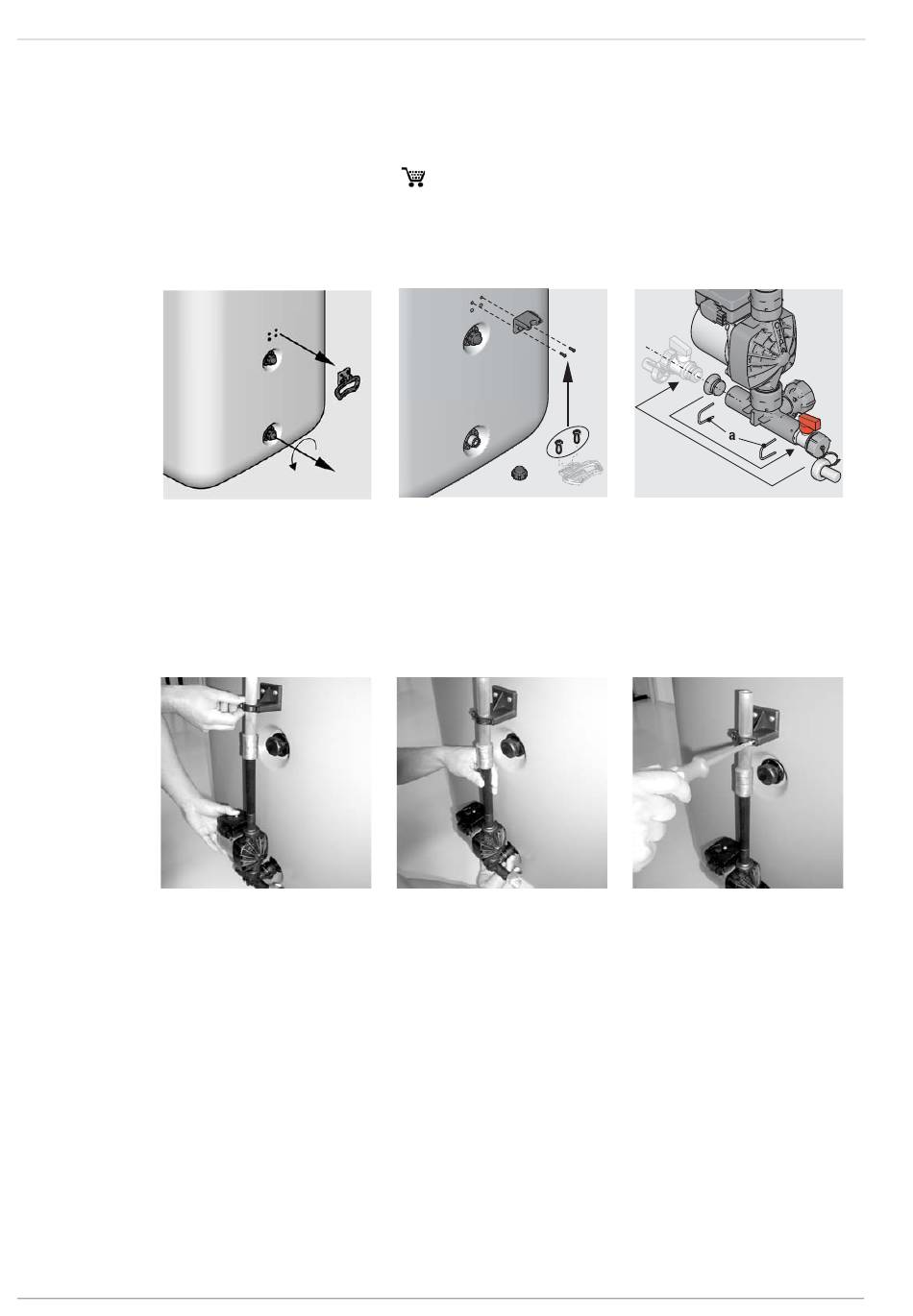

Bild 3-3
5. Die vormontierte Pumpeneinheit am Speicheranschlusswinkel mit mitgelieferter Dichtung versehen und an den Solar-
Rücklaufanschluss des Warmwasserspeichers schrauben. Zur Erleichterung der Montage kann der Haltebügel in den
Haltewinkel eingerastet werden.
6. Speicheranschlussmutter festziehen.
7. Haltebügel mit dem Haltewinkel verschrauben (notwendig für die Aufnahme von Kräften).
Bild 3-6
8. Befestigungswinkel der Regelung anschrauben.
9. Steckfittingbogen (Ø 22/Ø 18 mm) aufstecken.
10. Vorlaufleitung (VA 15 Solar) mit Fühlerkabel und Rücklaufleitung (VA 18 Solar) vorbereiten. Twin-Wärmedämmung in der
Mitte auftrennen.
12
Arbeitsschritt 1
Arbeitsschritt 5
16 41 17) im Speicheranschlusswinkel der vormontierten Pumpengruppe
Bild 3-4 Arbeitsschritt 2
Bild 3-7 Arbeitsschritt 6
Bild 3-5 Arbeitsschritt 3, 4
Bild 3-8 Arbeitsschritt 7
