3 x Montage
7. Rücklaufleitung an den Rücklaufanschluss des 2. Speichers mittels Überwurfmutter befestigen. Dazu vorher die mitgelieferte
Flachdichtung in die Überwurfmutter einlegen.
8. Untere Blindkappe auf der entsprechenden Seite an der Abdeckhaube entfernen.
9. Abdeckhaube an den Speicherbehälter anbringen.
10. Solar-Vorlaufanschlüsse mit je einem FlowGuard (optional) montieren (siehe Abschnitt 3.6.2).
11. An das Verbindungs-T-Stück die Vorlauf-Verbindungsleitungen (links/rechts) montieren.
12. Flachdichtung an beide FlowGuard auflegen und mittels Überwurfmutter beide FlowGuard an der Vorlaufverbindungsleitung
befestigen.
13. Dichtung auf das Verbindungs-T-Stück legen und Doppelüberwurfmutter (1") aufschrauben.
14. Dichtung in Doppelüberwurfmutter (1") einlegen.
15. FlowSensor in Doppelüberwurfmutter (1") einschrauben (siehe Abschnitt 3.6.1).
22
1 ROTEX SCS, GSU
2 Regelungs-und Pumpeneinheit Solaris
RPS3 P2
3 Solaris Vorlauf-Verteilerleitung
4 Verbindungs-T-Stück
AGL Ausgleichleitung ( 16 01 07)
CON SX A
Speichererweiterungsset (unten)
CON SX B
Speichererweiterungsset (oben)
FLS20
FlowSensor
FLG FlowGuard

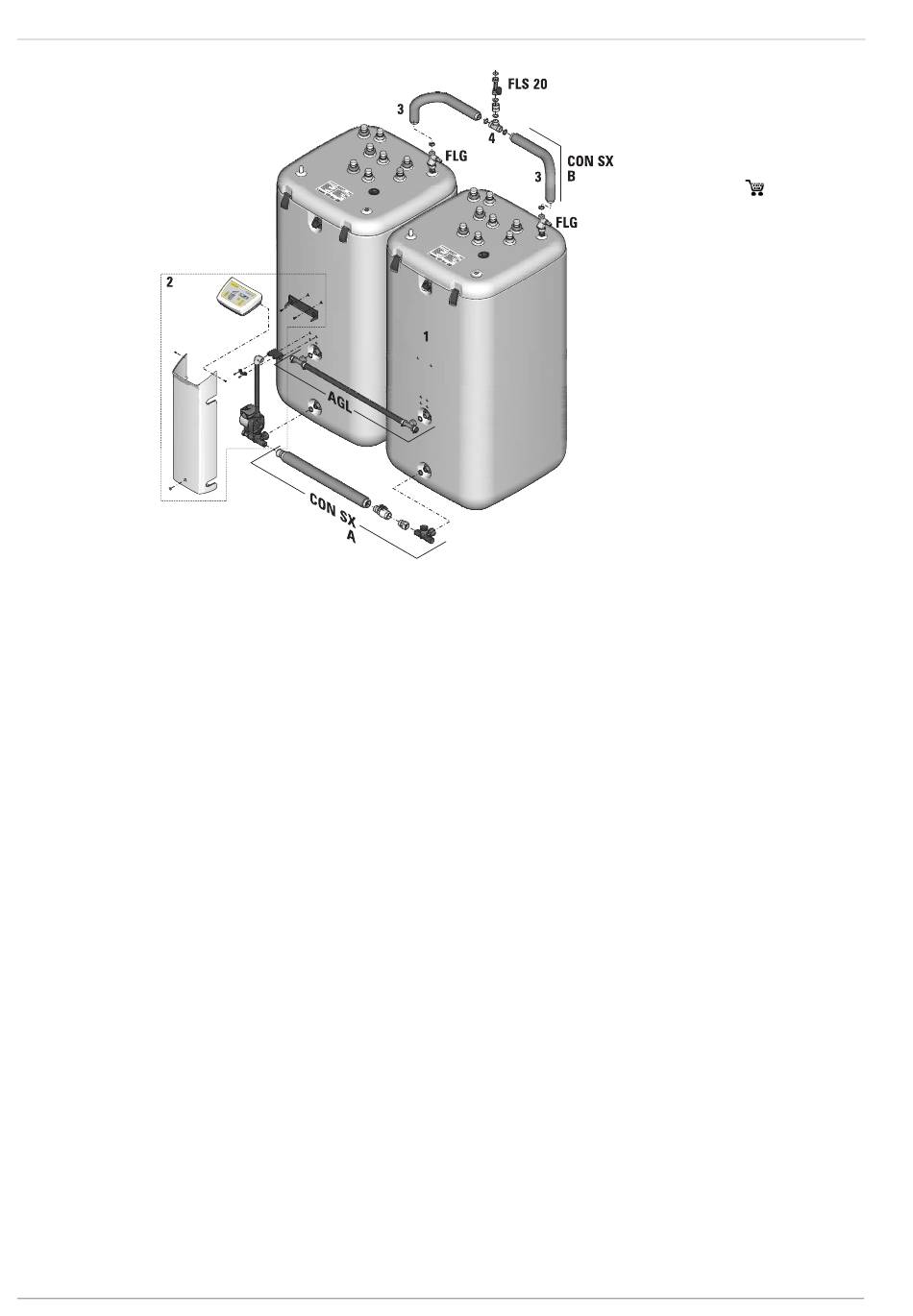

Bild 3-44 Montage der Speicherverbindung
