3 x Montage
3.3

Druckstation montieren

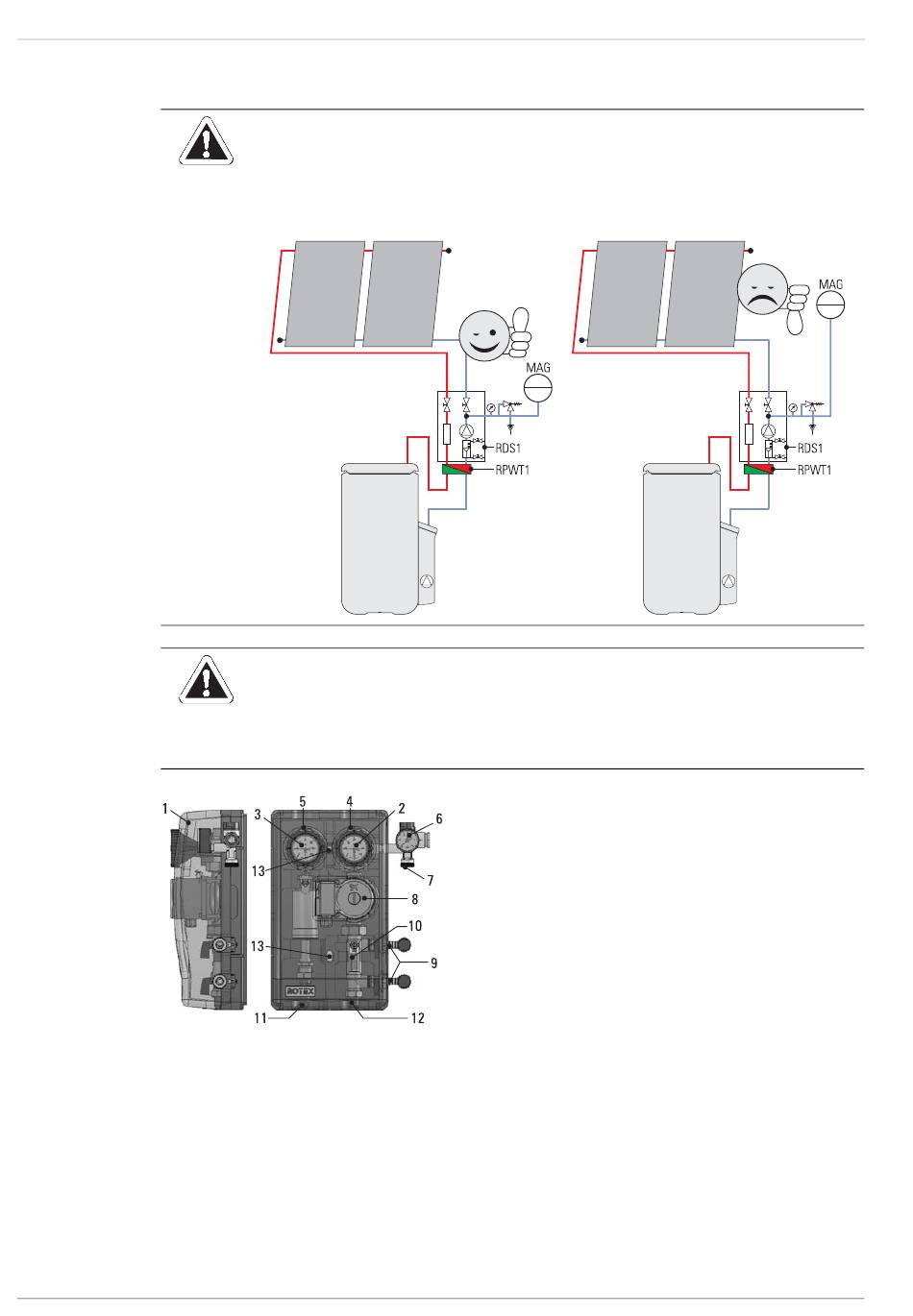

Bild 3-14 Anschlüsse und Abmessungen Druckstation RDS1
• Außenabdeckung (1) abnehmen.
• Die Druckstation RDS1 in unmittelbarer Nähe des Warmwasserspeichers montieren.
• Vor- und Rücklaufleitung, vom Solar-Kollektorfeld kommend, gemäß dem passenden Anlagekonzept (siehe Kapitel 3.1), an die
Anschlüsse (4) und (5) der Druckstation RDS1 anschließen.
• Membrandruckausdehnungsgefäß (MAG) an den Anschluss (7) der Druckstation RDS1 anschließen.
14
VORSICHT!
Bei Stillstand im Kollektorkreislauf kann durch Dampfbildung das Membrandruckausdehnungsgefäß (MAG)
beschädigt werden.
• Die Druckstation RDS1 und das Membrandruckausdehnungsgefäß (MAG) immer tiefer als die Solarkollek-
toren montieren.
VORSICHT!
Verbrühungsgefahr bei Verwendung falscher Verbindungsleitungen.
• Nur Verbindungsleitungen aus druckbeständigen, metallischen Rohren (empfohlen Cu Ø 22 mm) zwischen
Solar-Kollektorfeld und Warmwasserspeicher verwenden. Die Verwendung von Kunststoffrohren ist
unzulässig.
1 Außenabdeckung
2 Temperaturanzeige Solar Rücklaufleitung
3 Temperaturanzeige Solar Vorlaufleitung
4 Anschluss Solar Rücklaufleitung (Ø 22 mm)
5 Anschluss Solar Vorlaufleitung (Ø 22 mm)
6 Sicherheitsventil mit Manometer (Kollektorkreislauf)
7 Anschluss Membrandruckausdehnungsgefäß (MAG) (Ø 22 mm)
8 Umwälzpumpe (Kollektorkreislauf)
9 Füll- und Entleerhähne (Kollektorkreislauf)
10 Durchflussmesser (Kollektorkreislauf)
11 Anschluss Druckstation Solar Vorlaufleitung an
Plattenwärmetauscher (Ø 22 mm)
12 Anschluss Druckstation Solar Rücklaufleitung an
Plattenwärmetauscher (Ø 25 mm)
13 Bohrlöcher zur Wandbefestigung der Druckstation
