3 x Montage
3.5

Elektrischer Anschluss

3.5.1 Kollektorkreispumpe der Druckstation RDS1

1. Versorgungsspannung am betreffenden Verteilerkasten der Hausinstallation
prüfen ~230 V, 50 Hz.
2. Betreffenden Verteilerkasten der Hausinstallation stromlos schalten.
3. Abdeckung am Schaltergehäuse der Kollektorkreispumpe abbauen.
4. Steuerleitung von der Kollektorkreispumpe zur Regelungs- und Pumpeneinheit
Solaris RPS3 P2 verlegen.
5. Steuerleitung an der Kollektorkreispumpe anklemmen.
– Schaltplan Bild 3-17 beachten.
6. Abdeckung am Schaltergehäuse der Kollektorkreispumpe anbauen.
7. Steuerleitung im Gehäuse der Druckstation RDS1 verlegen.
8. Außenabdeckung der Druckstation RDS1 wieder anbauen.

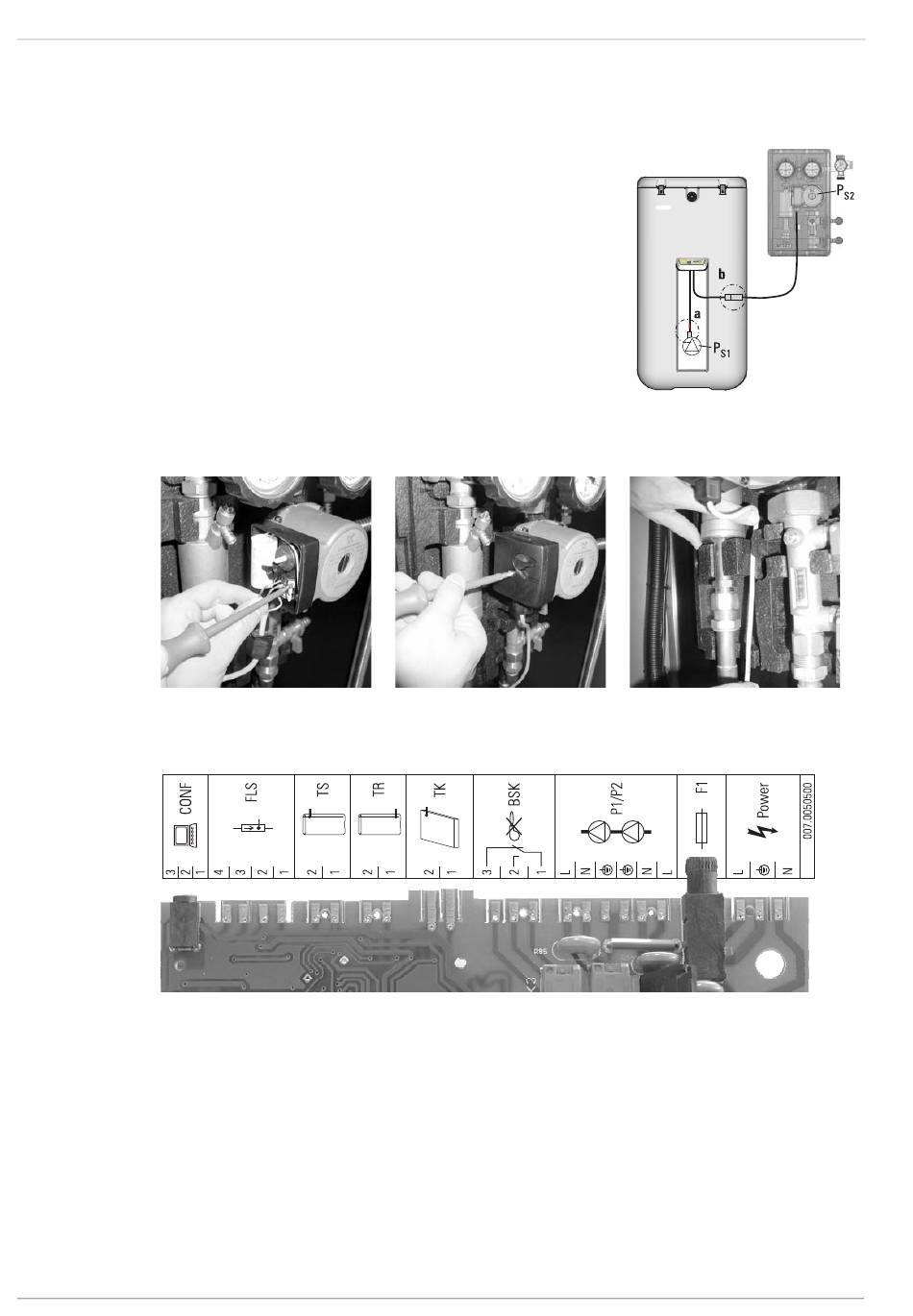

Bild 3-18 Arbeitsschritt 5

3.5.2 Regelungs- und Pumpeneinheit Solaris RPS3 P2

CONF
FLS
TS
Bild 3-21 Anschlussbelegung
1. Mitgelieferte Kabel mittels Platinenrandstecker an der Rückseite der Regelung befestigen. Die Stecker sind
verwechslungssicher codiert. Im Deckel der Regelung ist die Anschlussbelegung dargestellt.
2. Damit eine Zugentlastung sichergestellt wird, sind alle Kabel durch das Labyrinth zu legen.
3. Den 2-poligen Platinenrandstecker mit der beim Vorlauf eingezogenen Fühlerleitung verschrauben und an die Regelung
aufstecken.
16
Bild 3-19 Arbeitsschritt 6
Programmierbuchse für Softwareupdate
FlowSensor
Speichertemperaturfühler
TR Rücklauftemperaturfühler
TK Kollektortemperaturfühler
BSK Brennersperrkontakt
Bild 3-17 Elektrische Verkabelung
Umwälzpumpe RDS1
Bild 3-20 Arbeitsschritt 7
P1/P2 Betriebs- und Boosterpumpe
F1 Sicherung
Power Netzzuleitung
FA ROTEX Solaris RPS3 P2 - 06/2012
