6 Montage
6.1.2
Anschlussstück für die Luft-/Abgasführung
⌀ 80/125 mm montieren
Gilt für: Luft-/Abgassystem ⌀ 80/125 mm
1.
Rüsten Sie Produkte um, die an das Luft-/Abgassys-
tem ⌀ 80/125 mm angeschlossen werden sollen und
werkseitig mit dem Produktanschluss ⌀ 60/100 mm aus-
gestattet sind.
2.
Lösen Sie die 4 Schrauben (2).
3.
Ziehen Sie das Anschlussstück für die Luft-/Abgasfüh-
rung (1) nach oben heraus.
4.
Setzen Sie das Anschlussstück für die Luft-/Abgasfüh-
rung ⌀ 80/125 mm (Art.-Nr. 303926) von oben mit dem
Einsteckende auf die Muffe der Abgassammelwanne.
5.
Drücken Sie dann das Anschlussstück für die Luft-/Ab-
gasführung so weit nach unten, bis der Flansch auf der
Unterdruckkammer aufliegt.
6.
Setzen Sie die 4 Schrauben (1) wieder ein.
6.2
Abgasleitung im Schacht montieren
6.2.1
Starre Abgasleitung montieren
Zur Montage der starren Abgasleitung im Schacht wird zu-
nächst der Schachtdurchbruch hergestellt und die Auflage-
schiene mit dem Stützbogen montiert. Anschließend wird die
Leitung im Schacht montiert.

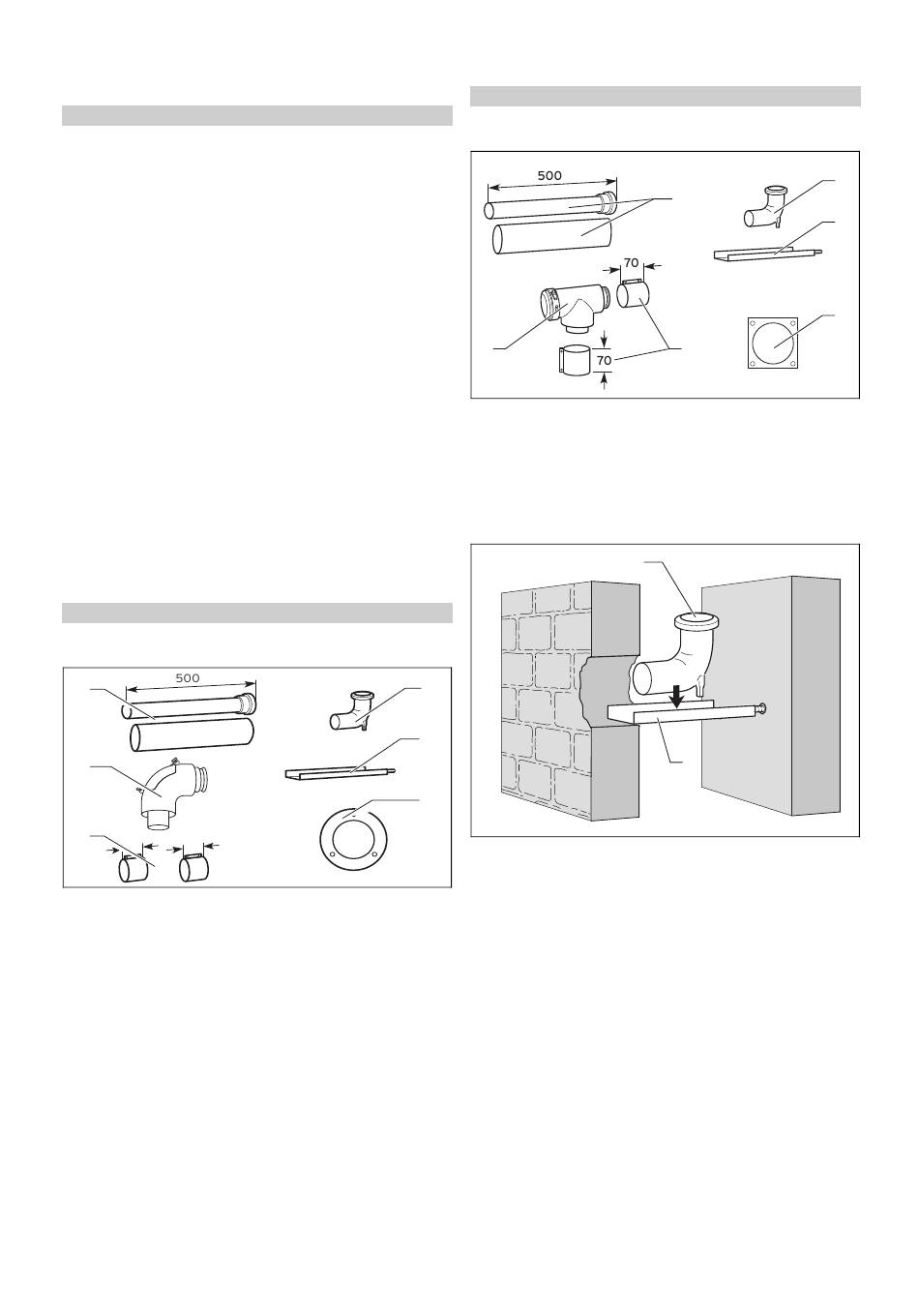

6.2.1.1 Lieferumfang Art.-Nr. 303920
Gilt für: Luft-/Abgassystem ⌀ 60/100 mm
Komponenten
6
5
4
40
40
1
Stützbogen
2
Auflageschiene
3
Mauerrosette
24
1
2 2
3
4
40-mm-Luftrohrschelle
(2 x)
5
Revisionsbogen
6
0,5-mm-Verlängerung
6.2.1.2 Lieferumfang Art.-Nr. 303250
Gilt für: Luft-/Abgassystem ⌀ 80/125 mm
Komponenten
5
1
Stützbogen
2
Auflageschiene
3
Mauerrosette
6.2.1.3 Auflageschiene und Stützbogen montieren
1.
Legen Sie den Einbauort fest.
2.
Stemmen Sie einen ausreichend großen Durchbruch in
den Schacht.
3.
Bohren Sie ein Loch in die hintere Schachtwange.
4.
Kürzen Sie ggf. die Auflageschiene (2).
5.
Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
6.
Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
–
Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
6
4
4
70-mm-Luftrohrschelle
(2 x)
5
Revisions-T-Stück
6
0,5-m-Verlängerung
1
2
1
2
3
