6 Montage
Hinweis
Den Bügel müssen Sie an der Seite positio-
nieren, zu der das Mündungsrohr gerichtet
werden muss.
8. Haken Sie den Klemmhaken (6) am Montagekreuz ein.
9. Stecken Sie den Klemmhaken auf das Verbindungs-
stück (7).
10. Dichten Sie den Mündungsrand (5) mit Silikon ab.
11. Stülpen Sie den Schachtaufsatz (8) über das Mün-
dungsrohr (4) und setzen Sie sie auf den Schacht.
12. Befestigen Sie den Fuß des Schachtaufsatzes, siehe
"Montagehinweis für Schachtaufsätze aus Kunststoff"
(→ Seite 41).
13. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.

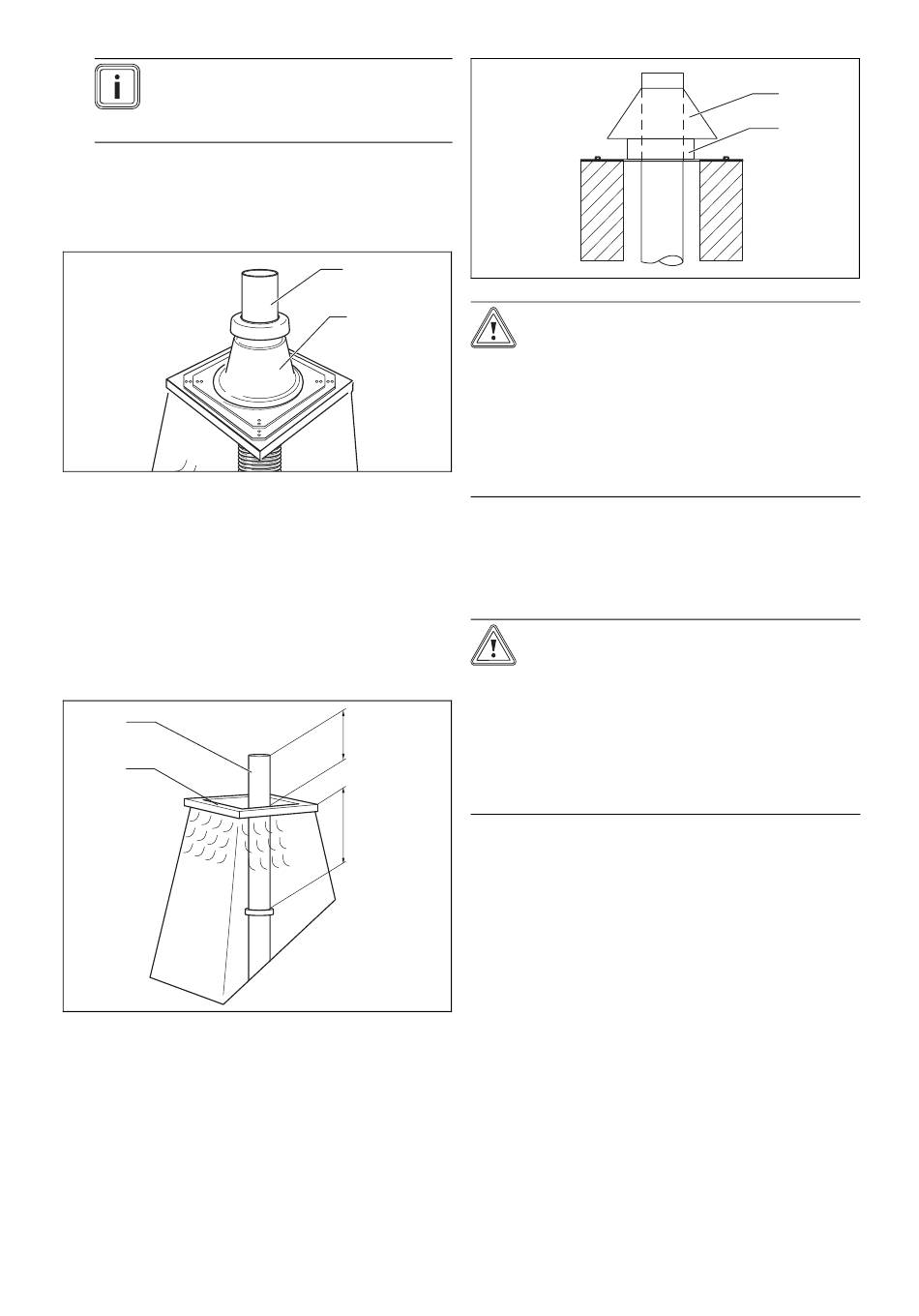

6.3.8 Schachtaufsatz aus Edelstahl Art.-Nr.
0020021007 auf starre Abgasleitung
montieren
1
2
1. Kürzen Sie das Edelstahlrohr (1).
–
Das letzte Abgasrohr muss aus Edelstahl sein (Art.-
Nr. 0020025741).
2. Setzen Sie das Edelstahlrohr ein.
3. Dichten Sie den Mündungsrand (2) mit Silikon ab.
46
4
8
4. Stülpen Sie die Schachtabdeckung (7) über das Mün-
dungsrohr und setzen Sie sie auf den Schacht.
5. Befestigen Sie die Schachtabdeckung mit 4 Dübeln und
4 Schrauben.
330 - 340 mm
min.
400 mm
6. Montieren Sie die Regenhaube (6).
7. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Blechschere verkleinern.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
Vorsicht!
Beschädigungsgefahr durch Wärmedeh-
nung!
Durch Wärmeausdehnung der Abgasleitung
aus Kunststoff (PP) kann sich die Haube
zeitweise um bis zu 20 cm anheben!
▶ Stellen Sie sicher, dass der notwendige
Freiraum über der Haube zur Verfügung
steht.
Vorsicht!
Beschädigungsgefahr durch Wärmedeh-
nung!
Die Abgasleitung kann sich verkürzen, wenn
sie abkühlt.
▶ Setzen Sie die Regenhaube nicht unmit-
telbar auf die Führungslaschen. Lassen
Sie ca. 2 cm Bewegungsfreiraum nach
unten.
6
7
