Anschlussmöglichkeiten - Vaillant VC /5 serie Montageanleitung

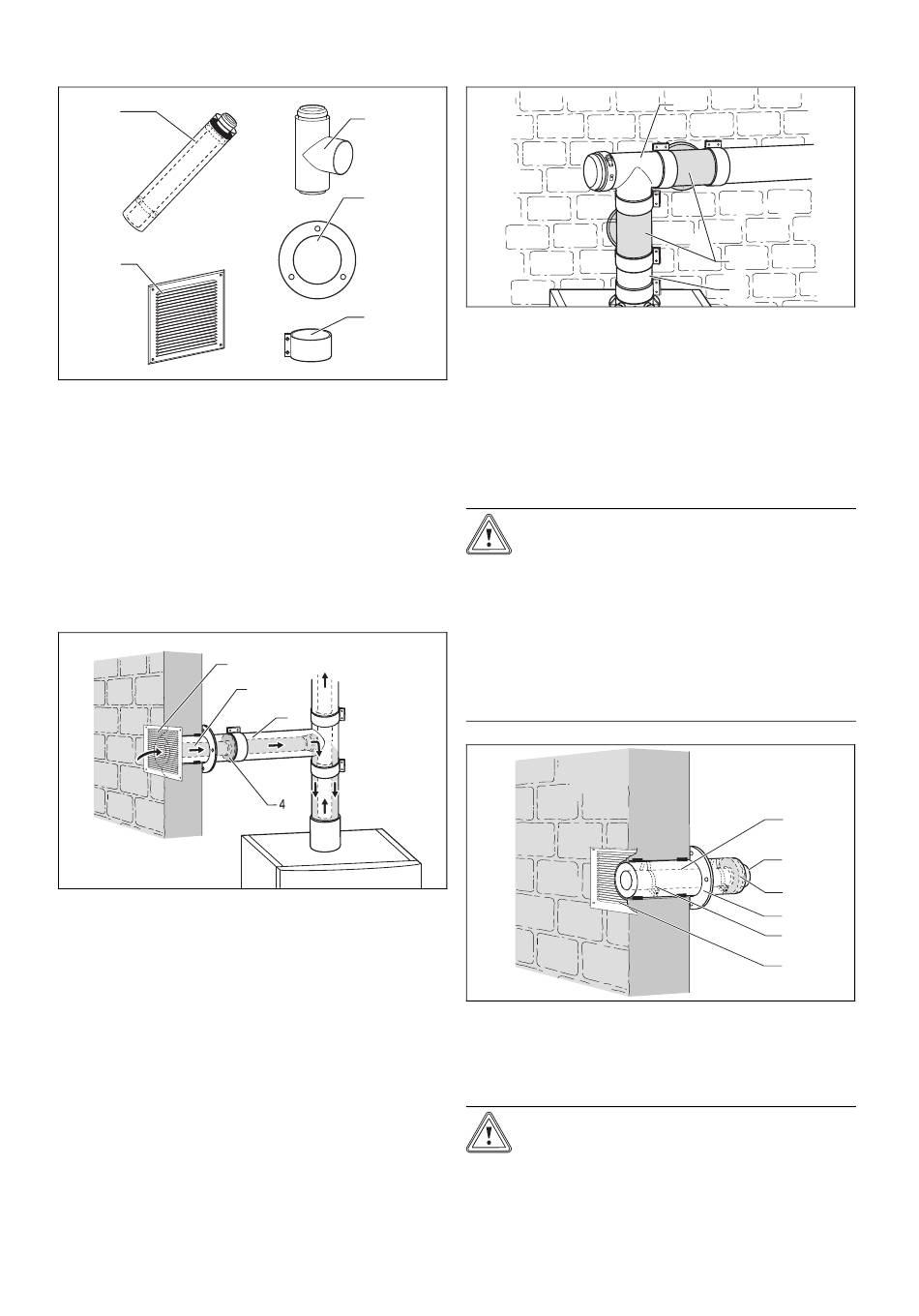

6.7.2 Lieferumfang Art.-Nr. 0020021006
5
4
1 Luftanschluss-T-Stück
2 Mauerrosette
3 70-mm-Schelle (2 x)
6.7.3 Funktionsweise
der Verbrennungsluftzufuhr durch die
Außenwand
Wenn der bestehende Schacht aufgrund von Ablagerungen
für die Verbrennungsluftzufuhr nicht geeignet ist, dann kann
die Verbrennungsluft getrennt von der Abgasführung durch
die Außenwand angesaugt werden.
1
Die Zuluft strömt durch das Zuluftgitter (1) und wird durch
das Innenrohr (2) des konzentrischen Rohrsystems geführt.
Der Ringspalt (3) ist durch eine Dichtung (4) für die Luftströ-
mung gesperrt. Die stehende Luftschicht im Ringspalt dient
als Wärmedämmung und vermeidet bei kalten Außentem-
peraturen die Schwitzwasserbildung an der Oberfläche des
Außenrohrs.
Führen Sie die Abgasleitung im Schacht und den Anschluss
durch die Schachtwand so aus, wie es für die Betriebsweise
Raumluftabhängiger Betrieb erforderlich ist. Beachten Sie
dabei die maximalen Rohrlängen.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
1
2
3
4 Zuluftgitter
5 Luftansaugstück
2
3
6.7.4 Anschlussmöglichkeiten
1 Erste Umlenkung
2 Luftanschluss-T-Stück
Sie haben zwei Möglichkeiten, das Luftanschluss-T-Stück zu
montieren:
–
A: Unmittelbar an den Produktanschluss oder
–
B: Nach der ersten Umlenkung.
6.7.5 Luftansaugstück montieren
Vorsicht!
Beschädigungsgefahr für das Produkt!
Eintretendes Regenwasser kann das Produkt
beschädigen. Regenwasser kann zu Korro-
sion im Produkt führen.
▶ Um den Eintritt von Regenwasser in das
Produkt zu verhindern , verlegen Sie das
Luftansaugstück mit einem Gefälle von 2°
nach außen. 2° entsprechen einem Ge-
fälle von ca. 30 mm pro Meter Rohrlänge.
1 Luftansaugstück
2 Abgasmuffe
3 Dichtung
Vorsicht!
Beschädigungsfahr für das Produkt durch
unzulässige Verbrennung
Hohe Druckunterschiede zwischen Zuluft-
und Abgasöffnung können die Verbrennung
unzulässig beeinflussen.
Montage 6
1
B
A
2
3
3 Produktanschluss
1
2
3
4
5
6
4 Mauerrosette
5 Abstandshalter
6 Zuluftgitter
61
