6 Montage
4.
Kürzen Sie ggf. die Auflageschiene (2).
5.
Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
6.
Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
–
Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.
6.2.6.3 Verbindungs- und Reinigungselemente
einsetzen
1
1
Verbindungselement
1.
Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten (Art.- Nr. 303518) oder einem Reinigungselement
(Art.-Nr. 303517) verbinden.
2.
Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3.
Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶
Beachten Sie die Einbaurichtung des Rei-
nigungselements und des Verbindungs-
elements (Markierung), damit die Dich-
tungen nicht durch stehendes Kondensat
beschädigt werden.
4.
Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5.
Befestigen Sie das Element mit den Klickverschlüssen.
36
2
2
Reinigungselement

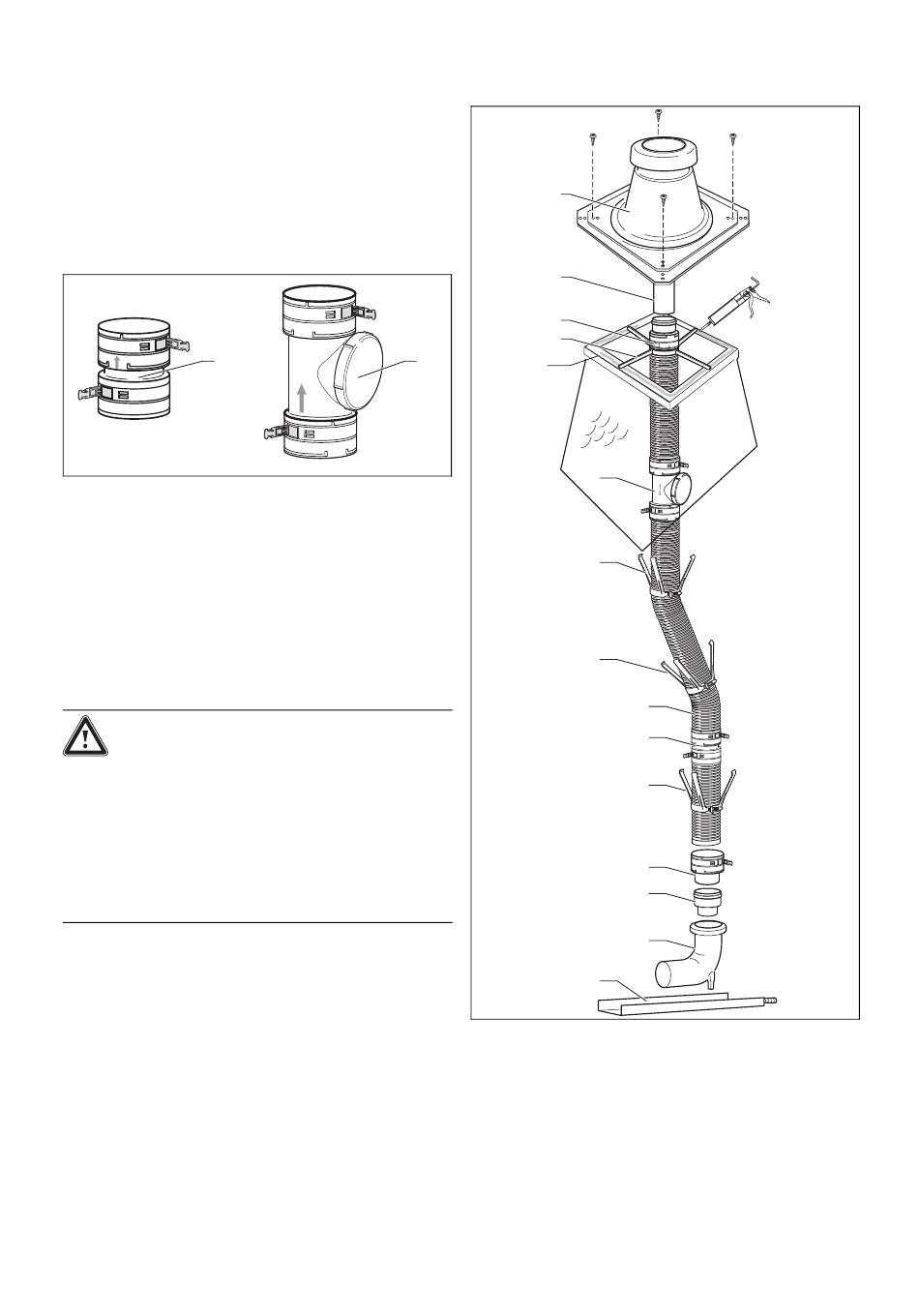

6.2.6.4 Flexible Abgasleitung DN 100 im Schacht
montieren
1
2
3
4
5
6
7
7
13
1
Haube des Schachtaufsat-
zes
2
Mündungsrohr
3
Verbindungsstück
4
Montagekreuz
5
Schachtmündung
6
Reinigungselement
7
Abstandshalter
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
8
9
7
10
11
12
8
Abgasleitung
9
Verbindungselement
10 Ende der Abgasleitung
11 Einsteckelement
12 Übergangsstück
13 Stützbogen
14 Auflageschiene
