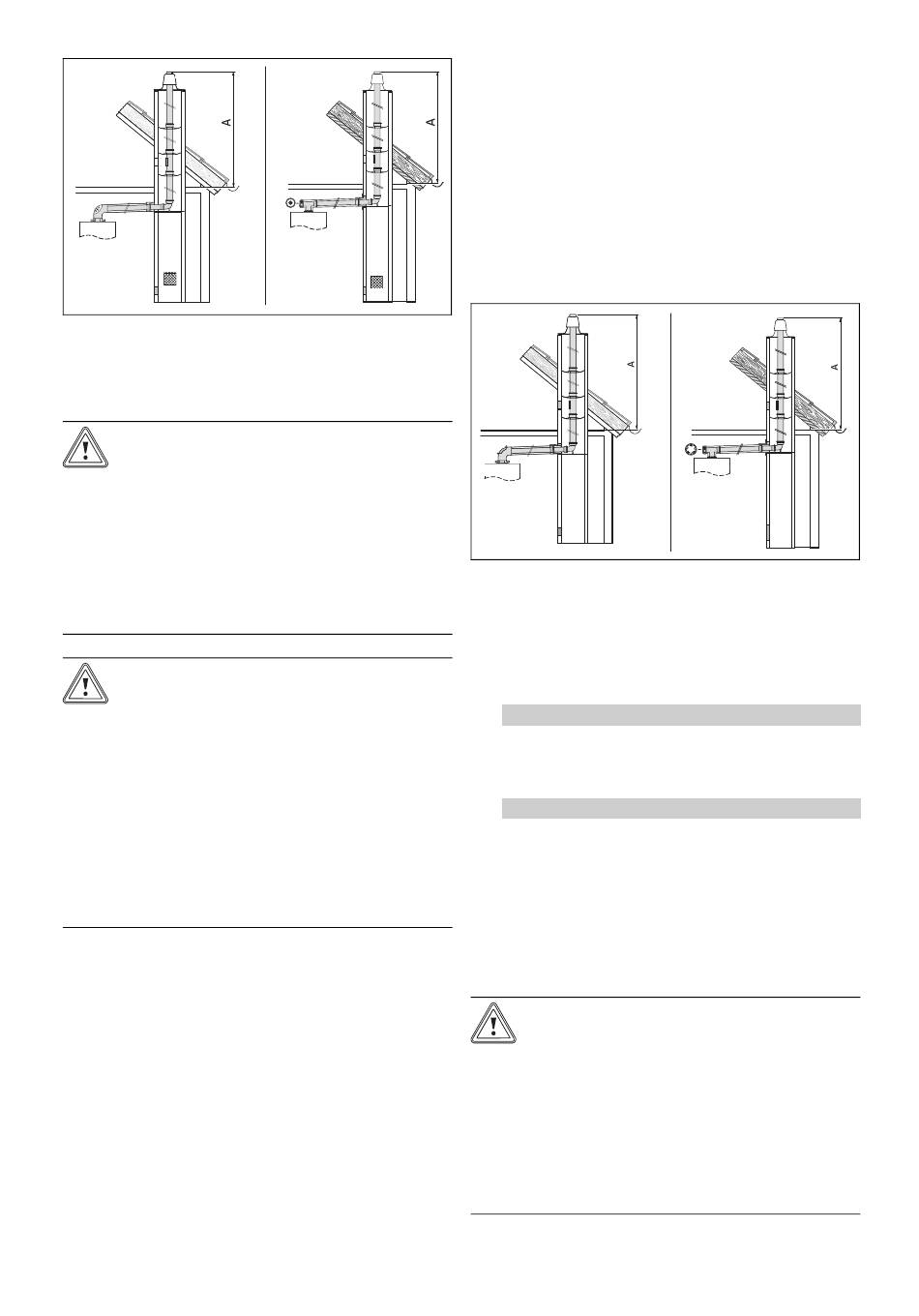

6 Montage
B
A max. 5 m
Vorsicht!
Beschädigungsgefahr für die Bausub-
stanz!
Austretendes Kondensat kann den Schacht
durchfeuchten.
▶
Bauen Sie am unteren Ende des
Schachts eine Lufteintrittsöffnung ein
(Öffnungsquerschnitt: bei Abgasleitungen
DN 60 mindestens 75 cm², bei Abgaslei-
tungen ≥ DN 80 mindestens 125 cm².
Vorsicht!
Fehlfunktion des Produkts!
Bei raumluftabhängigem Betrieb muss
für ausreichende Frischluftzufuhr gesorgt
werden.
▶
Erstellen Sie entweder eine unmittelbare
Öffnung von 150 cm
eine Verbrennungsluftversorgung durch
einen Raumluftverbund mit ausreichender
Ergiebigkeit.
▶
Halten Sie die Öffnungen für die Zuluft
frei! Andernfalls ist die einwandfreie Funk-
tion des Produkts nicht gewährleistet.
6.
Tauschen Sie bei raumluftabhängigem Betrieb am Re-
visionsbogen den Deckel gegen den Deckel der Revi-
sionsöffnung mit Luftansaugöffnung (Art.- Nr. 303924)
bzw. öffnen Sie am Revisions-T-Stück den Deckel der
Luftansaugöffnung.
26
B
B Schornsteinbelüftung B
min
2
= 75cm
(bei Abgasleitun-
2
gen DN 60), 125 cm
(bei
Abgasleitungen ≥ DN 80)
2
nach außen oder
6.2.1.7 Schachtanschluss für raumluftunabhängige
Betriebsweise montieren
1.
Stecken Sie das Abgasrohr auf den Übergangsbogen.
2.
Kürzen Sie das Luftrohr (2) auf Länge. Trennen Sie da-
bei nicht das Ende mit der Arretiervorrichtung ab, da die
Zentrierung über die Arretiervorrichtung, die Mauerro-
sette und die Luftrohrschelle erfolgt.
3.
Schieben Sie das Luftrohr über das Abgasrohr in den
Schacht, bis es bündig mit der Innenwand abschließt.
4.
Befestigen Sie das Luftrohr mit Mörtel und lassen Sie
den Mörtel aushärten.
5.
Montieren Sie die Mauerrosette (3).
A max. 5 m
6.
Vergewissern Sie sich, dass bei raumluftunabhängigem
Betrieb der Deckel auf dem Revisionsbogen montiert ist
bzw. der Deckel der Luftansaugöffnung am Revisions-
T-Stück geschlossen ist.
7.
Alternative 1 / 2
Bedingungen: ⌀ 60/100 mm
▶
Schließen Sie das Produkt an den Zuluft-/Abgas-
anschluss an. (→ Seite 65)
Alternative 2 / 2
7.
Bedingungen: ⌀ 80/125 mm
▶
Schließen Sie das Produkt an den Zuluft-/Abgas-
anschluss an. (→ Seite 66)
6.2.2
Flexible Abgasleitung DN 60 montieren
Zur Montage der flexiblen Abgasleitung im Schacht wird zu-
nächst der Schachtdurchbruch hergestellt und die Auflage-
schiene mit dem Stützbogen montiert. Anschließend wird die
Leitung im Schacht montiert.
Vorsicht!
Beschädigungsgefahr durch niedrige
Temperaturen
Bei niedrigen Temperaturen und in ungeheiz-
ten Räumen nimmt die Flexibilität der Abgas-
leitung ab.
▶
Transportieren Sie die Abgasleitung vor-
sichtig auf das Dach.
▶
Überprüfen Sie vor der Montage alle Teile
auf Beschädigungen.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
