6 Montage

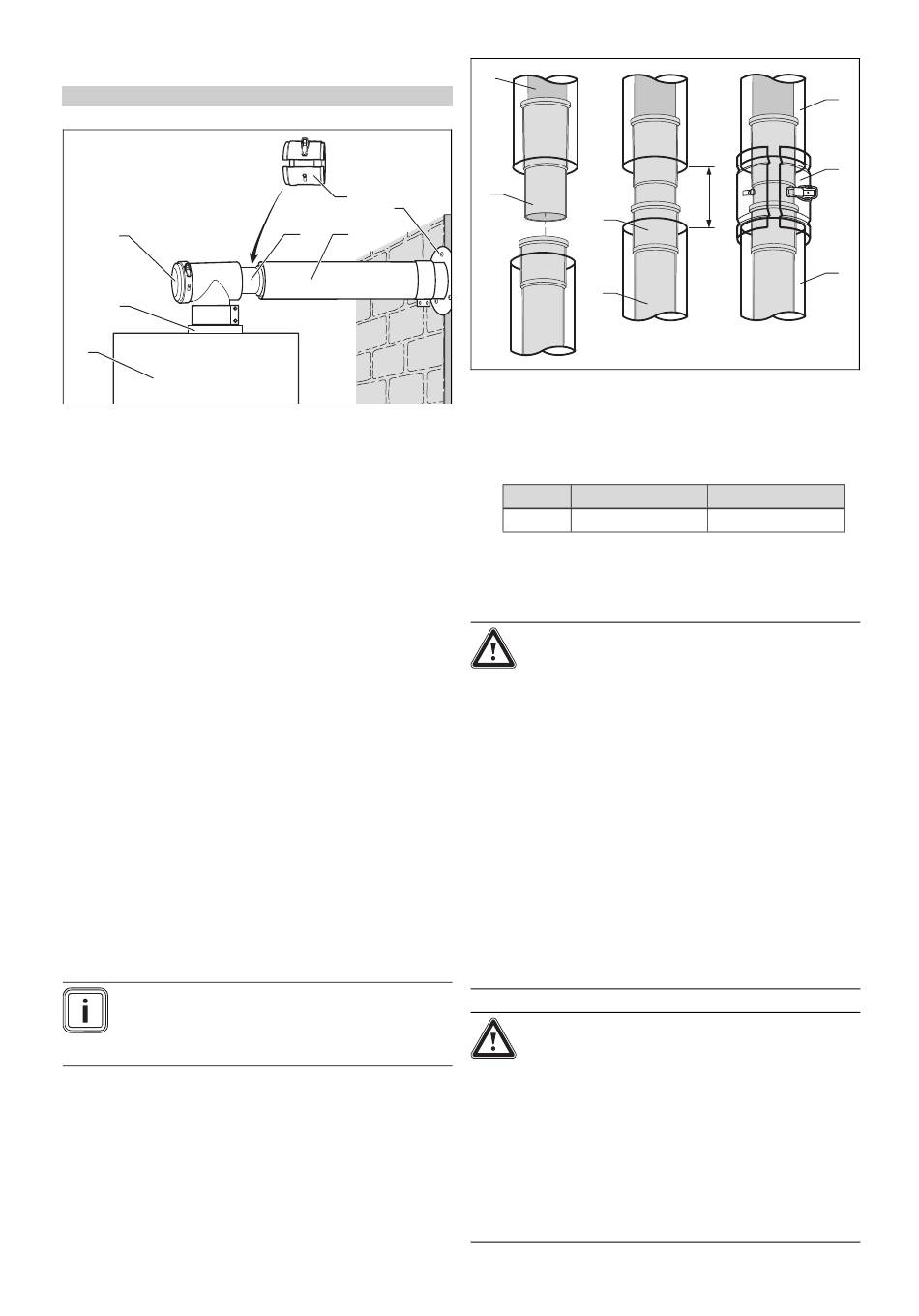

6.10.2 Produktanschluss ⌀ 80/125 mm
Gilt für: Luft-/Abgassystem ⌀ 80/125 mm
5
6
7
1.
Montieren Sie die Mauerrosette(1).
2.
Installieren Sie das Produkt (7), siehe Installationsanlei-
tung des Produkts.
–
Gefälle des waagerechten Abgasrohrs zum Pro-
dukt hin: 3° (3° entsprechen einem Gefälle von ca.
50 mm pro Meter Rohrlänge)
3.
Verbinden Sie das Revisions-T-Stück (5) mit dem An-
schlussstück für die Luft-/Abgasführung (6).
4.
Wenn das Produkt unmittelbar an der Vormauerung
installiert wird: Verbinden Sie das Revisions-T-Stück mit
der Abgasleitung. Die Verwendung einer Trennvorrich-
tung ist dabei nicht möglich.
5.
Wenn das Produkt entfernt von der Vormauerung
installiert wird: Stecken Sie die Trennvorrichtung (4) mit
der Muffe bis zum Anschlag auf die Verlängerung (1) ,
siehe Kap. Trennvorrichtung montieren (→ Seite 66).
6.
Kürzen Sie ggf. die Verlängerung entsprechend dem
Abstand des Produkts.
7.
Verbinden Sie die Verlängerung mit der Abgasleitung.
8.
Montieren Sie die Verlängerungen. (→ Seite 66)
9.
Verbinden Sie die Trennvorrichtung mit dem Revisions-
T-Stück.
10. Montieren Sie die Luftschelle (2) der Trennvorrichtung.
11. Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
12. Öffnen Sie bei raumluftabhängigem Betrieb die Luftan-
saugöffnung am Deckel des Revisions-T-Stücks.
6.10.3 Trennvorrichtung montieren
Hinweis
Die Trennvorrichtung dient der einfachen Montage
und der einfachen Trennung der Luft-/Abgasfüh-
rung vom Produkt.
66
2
1
4
3
1.
2.
3.
6.10.4 Verlängerungen montieren
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
1
2
3
4
Schieben Sie die Trennvorrichtung (2) bis zum An-
schlag auf das Abgasrohr (1).
Ziehen Sie die Trennvorrichtung (2) so weit vom Abgas-
rohr (1) zurück, dass das Steckende der Trennvorrich-
tung in der Muffe (3) des Abgasrohrs (4) sitzt.
⌀ 60/100 mm
A
100 - 110 mm
Verbinden Sie die Luftrohre (5, 7) mit der Luftschelle
(6).
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Vergiftungsgefahr durch austretende Ab-
gase!
▶
Verwenden Sie bei Bedarf ausschließlich
Wasser oder handelsübliche Schmierseife
zur Montageerleichterung.
▶
Achten Sie beim Einbau der Rohre un-
bedingt auf den richtigen Sitz der Dich-
tungen (keine beschädigten Dichtungen
einbauen).
▶
Entgraten und fasen Sie die Rohre an,
bevor sie montiert werden, damit die Dich-
tungen nicht beschädigt werden. Beseiti-
gen Sie die Späne.
▶
Bauen Sie keine verbeulten oder in einer
anderen Form beschädigten Rohre ein.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Verlängerungen, die nicht an Wand oder De-
cke befestigt sind, können sich durchbiegen
und durch Wärmedehnung trennen.
▶
Befestigen Sie jede Verlängerung mit
einer Rohrschelle an der Wand oder an
der Decke. Der Abstand zwischen 2 Rohr-
schellen darf höchstens das Längenmaß
der Verlängerung betragen.
5
6
A
7
⌀ 80/125 mm
82 - 90 mm
