6.
Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
–
Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.

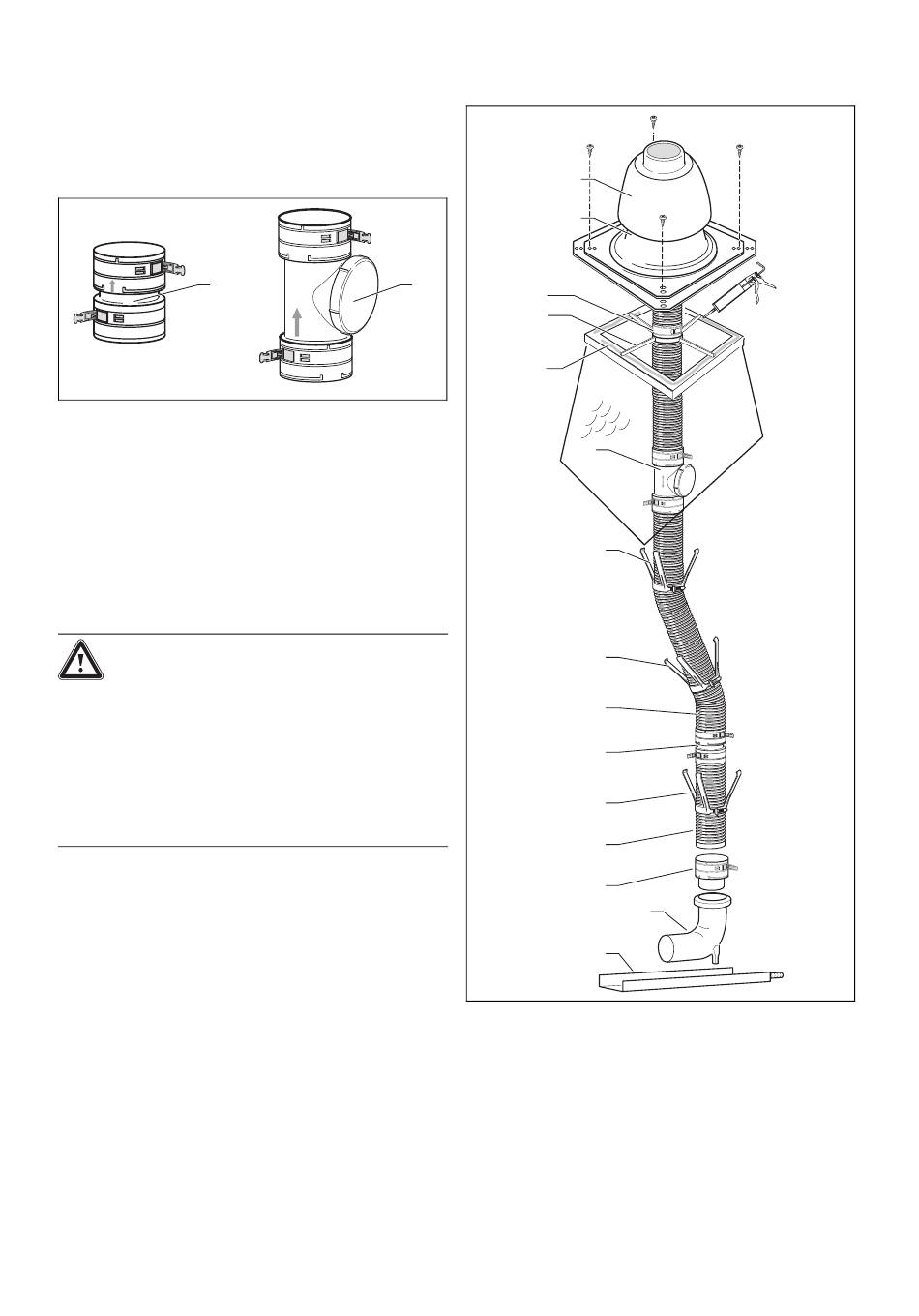

6.2.4.6 Verbindungs- und Reinigungselemente
einsetzen
1
1
Verbindungselement
1.
Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten (Art.- Nr. 303512) oder einem Reinigungselement
(Art.-Nr. 303511) verbinden.
2.
Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3.
Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶
Beachten Sie die Einbaurichtung des Rei-
nigungselements und des Verbindungs-
elements (Markierung), damit die Dich-
tungen nicht durch stehendes Kondensat
beschädigt werden.
4.
Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5.
Befestigen Sie das Element mit den Klickverschlüssen.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
2
2
Reinigungselement
6.2.4.7 Flexible Abgasleitung DN 80 im Schacht
montieren
1
2
3
4
5
6
7
7
8
9
7
10
11
12
13
1
Haube des Schachtaufsat-
zes
2
Fuß des Schachtaufsatzes
3
Anschlussring
4
Montagekreuz
5
Mündungsrand
6
Reinigungselement
1.
Bestimmen Sie die Gesamtlänge der flexiblen Abgaslei-
tung von der Schachtmündung (5) bis zum Stützbogen
(12). Wenn Sie ein Reinigungselement (6) einbauen
Montage 6
7
Abstandshalter
8
Abgasleitung
9
Verbindungselement
10 Ende der Abgasleitung
11 Einsteckelement
12 Stützbogen
13 Auflageschiene
33
