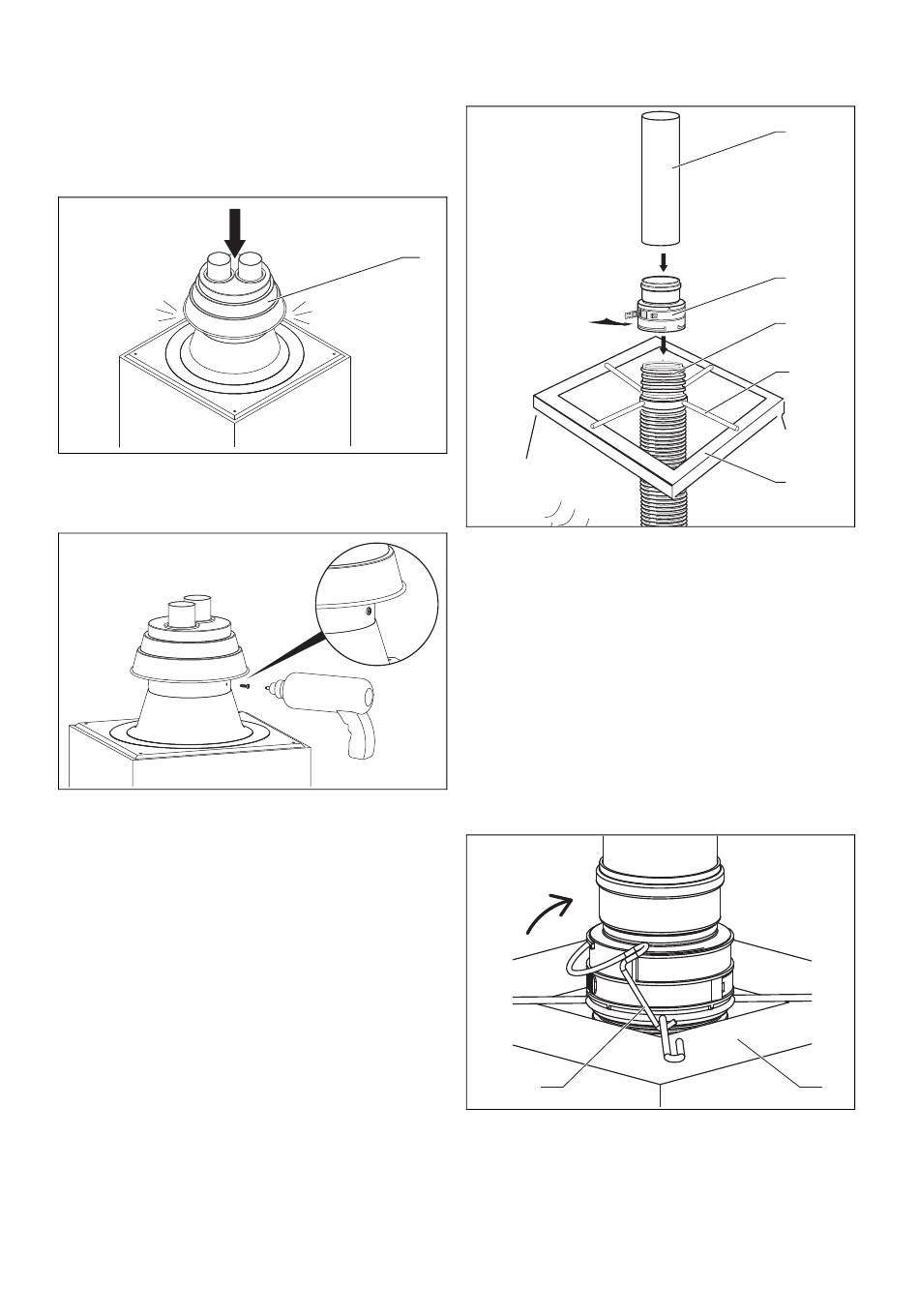

11. Befestigen Sie den Fuß des Schachtaufsatzes, siehe
"Montagehinweis für Schachtaufsätze aus Kunststoff"
(→ Seite 41).
12. Verkleinern Sie bei Bedarf den Fuß des Schachtaufsat-
zes mit einer Säge.
13. Stellen Sie an der Schnittkante den Korrosionsschutz
wieder her.
14. Stülpen Sie das Oberteil des Schachtaufsatzes (8) über
die beiden Mündungsrohre.
15. Drücken Sie das Oberteil fest auf das Unterteil.
16. Um das Oberteil fest mit dem Unterteil zu verbinden,
montieren Sie die selbstschneidenden Sicherungs-
schrauben.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
6.3.7
Schachtaufsatz der flexiblen Abgasleitung
DN 100 montieren
8
1.
Schieben Sie das Montagekreuz (4) über die Abgaslei-
tung (3) auf die Schachtwange.
2.
Kürzen Sie die flexible Abgasleitung mit einer Säge
oder einer Schere in einer Rille so, dass 4 bis 5 Rillen
über das Montagekreuz hinausragen.
3.
Montieren Sie die Dichtung in der obersten unbeschä-
digten Rille der Abgasleitung.
4.
Schieben Sie das Verbindungsstück mit Muffe (2) bis
zum Anschlag auf die Abgasleitung.
5.
Befestigen Sie das Verbindungsstück mit den Klickver-
schlüssen.
◁
Die Abgasleitung hängt im Montagekreuz.
6.
Stecken Sie das Mündungsrohr (1) in das Verbindungs-
stück (2).
7
6
7.
Fixieren Sie bei schiefstehendem Mündungsrohr das
Verbindungsstück mit dem Bügel an dem Montage-
kreuz.
Montage 6
1
2
3
4
5
5
45
