Vaillant VAE 90/1 AHT Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Vaillant Anleitungen
  4. Lüftungsanlagen
  5. VAE 90/1 AHT
  6. Installationsanleitung
Vaillant VAE 90/1 AHT Installationsanleitung

Vaillant VAE 90/1 AHT Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

de Installationsanleitung
pt
Manual de instalação
en Installation instructions
en Country specifics
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +49 21 91 18‑0
Fax +49 21 91 18‑2810
info@vaillant.de
www.vaillant.de

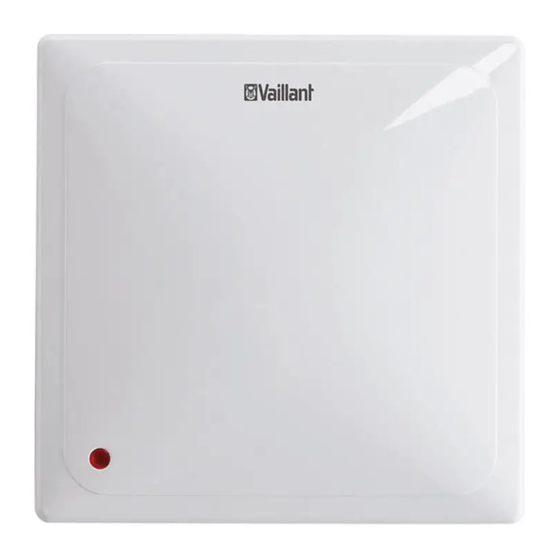

Axial fan
VAE 90/1 AHT
VAE 150/1 AHT

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Vaillant VAE 90/1 AHT

Inhaltszusammenfassung für Vaillant VAE 90/1 AHT

  • Seite 1 Installationsanleitung Manual de instalação en Installation instructions en Country specifics Axial fan VAE 90/1 AHT VAE 150/1 AHT Publisher/manufacturer Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de www.vaillant.de...
  • Seite 2 Installationsanleitung....1 Manual de instalação....11 Installation instructions .... 21 Country specifics....... 31...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Installationsanleitung Inhalt Sicherheit ........2 Handlungsbezogene Warnhinweise ........ 2 Bestimmungsgemäße Verwendung........2 Allgemeine Sicherheitshinweise ..3 Vorschriften (Richtlinien, Gesetze, Normen) ......4 Hinweise zur Dokumentation..5 Mitgeltende Unterlagen beachten ........5 Unterlagen aufbewahren ....5 Gültigkeit der Anleitung....5 Produktbeschreibung....

  • Seite 4: Sicherheit

    1 Sicherheit 1 Sicherheit 1.2 Bestimmungsgemäße Verwendung 1.1 Handlungsbezogene Bei unsachgemäßer oder nicht Warnhinweise bestimmungsgemäßer Verwen- Klassifizierung der hand- dung können Gefahren für Leib lungsbezogenen Warnhin- und Leben des Benutzers oder weise Dritter bzw. Beeinträchtigun- Die handlungsbezogenen gen des Produkts und anderer Warnhinweise sind wie folgt mit Sachwerte entstehen.

  • Seite 5: Allgemeine Sicherheitshinweise

    Sicherheit 1 als nicht bestimmungsgemäß. besteht Lebensgefahr durch Nicht bestimmungsgemäß ist Stromschlag. auch jede unmittelbare kom- Bevor Sie am Produkt arbeiten: merzielle und industrielle Ver- ▶ Schalten Sie das Produkt wendung. spannungsfrei, indem Sie Achtung! alle Stromversorgungen all- Jede missbräuchliche Verwen- polig abschalten (elektrische dung ist untersagt.

  • Seite 6: Vorschriften (Richtlinien, Gesetze, Normen)

    1 Sicherheit gasführung überwacht und bei zu großer Druckdifferenz das Produkt abschaltet. ▶ Lassen Sie die installierte Sicherheitseinrichtung von einem Schornsteinfeger ge- nehmigen. 1.4 Vorschriften (Richtlinien, Gesetze, Normen) ▶ Beachten Sie die nationalen Vorschriften, Normen, Richt- linien und Gesetze. Installationsanleitung 0020237953_01...

  • Seite 7: Hinweise Zur Dokumentation 2

    Wartungsanleitung Hinweise im Anhang Country Specifics. lesen! 2.2 Unterlagen aufbewahren Schutzklasse II ▶ Geben Sie diese Anleitung sowie alle VAE 90/1 AHT mitgeltenden Unterlagen an den An- Typenbezeichnung VAE 150/1 AHT lagenbetreiber weiter. Abluftventilator 2.3 Gültigkeit der Anleitung maximaler Volumen-...

  • Seite 8: Montage

    3. Demontieren Sie die Frontblende von 1. Berücksichtigen Sie beim Bestimmen der Lüftereinheit. des Installationsorts den Schall- leistungspegel des Produkts. 2. Berücksichtigen Sie den Durchmesser des Rohrs. – VAE 90/1 AHT: 100 mm – VAE 150/1 AHT: 120 mm Installationsanleitung 0020237953_01...

  • Seite 9: Elektroinstallation

    Installation 5 Bedingungen: Unterputzinstallation Bedingungen: Unterputzinstallation ▶ Führen Sie das Kabel durch die Kabel- durchführung. ▶ Brechen Sie die vorgesehene Stelle für die Kabeldurchführung durch. Bedingungen: Aufputzinstallation 5. Montieren Sie die Lüftereinheit. 6. Verwenden Sie geeignete Dübel und Flachkopfschrauben. ▶ Brechen Sie die vorgesehene Stelle für 5.4 Elektroinstallation die Kabeldurchführung durch.

  • Seite 10: Inbetriebnahme

    6 Inbetriebnahme ▶ – Einstellbare Nachlaufzeit: 2 – 25 Mi- Prüfen Sie die Anschlüsse nuten auf Spannungsfreiheit. 2. Stellen Sie die Luftfeuchte ein. – Werksseitige Luftfeuchte: 65 % 5.4.1 Stromversorgung anschließen – Einstellbare Luftfeuchte: 40 – 90 % 5.5 Frontblende montieren 1.

  • Seite 11: Außerbetriebnahme 9

    Außerbetriebnahme 9 Wir empfehlen dringend die Verwendung von Originalersatzteilen des Herstellers, da damit ein störungsfreier und sicherer Betrieb des Produkts gewährleistet ist. Um Informationen über die verfügbaren Originalersatzteile zu erhalten, wenden Sie sich an die Kontaktadresse, die auf der Rückseite der vorliegenden Anleitung angegeben ist.

  • Seite 12: Anhang

    Anhang Anhang A Technische Daten Technische Daten – Allgemein VAE 90/1 AHT VAE 150/1 AHT Gewicht 0,5 kg 0,6 kg Fördermenge (mit Windschutz) 80 m³/h 140 m³/h Fördermenge (ohne 90 m³/h 150 m³/h Windschutz) Max. Betriebsdruck 30 Pa 45 Pa...
  • Seite 13 Conteúdo Manual de instalação Reciclagem e eliminação ..19 Serviço de apoio ao cliente ..19 Conteúdo Anexo ............ 20 Dados técnicos ......20 Segurança ........12 Indicações de aviso relacionadas com o manuseamento ......12 Utilização adequada ....12 Advertências gerais de segurança ........

  • Seite 14: Segurança

    1 Segurança 1 Segurança 1.2 Utilização adequada Uma utilização incorreta ou in- 1.1 Indicações de aviso devida pode resultar em peri- relacionadas com o gos para a vida e a integridade manuseamento física do utilizador ou de tercei- Classificação das indicações ros e danos no produto e nou- de aviso relativas ao manu- tros bens materiais.

  • Seite 15: Advertências Gerais De Segurança

    Segurança 1 comerciais e industriais é consi- Antes de trabalhar no aparelho: derada incorreta. ▶ Desligue a tensão do produto, Atenção! desligando para tal todas as alimentações de corrente em Está proibida qualquer utiliza- todos os polos (dispositivo ção indevida. elétrico de separação com 1.3 Advertências gerais de uma abertura de contacto mí-...

  • Seite 16: Disposições (Diretivas, Leis, Normas)

    1 Segurança entre o local residencial e a conduta de exaustão dos ga- ses queimados e que des- ligue o produto em caso de uma diferença de pressão ex- cessiva. ▶ Mande autorizar o dispositivo de segurança instalado por um limpa-chaminés. 1.4 Disposições (diretivas, leis, normas) ▶...

  • Seite 17: Notas Relativas À Documentação 2

    Country Specifics. manutenção! 2.2 Guardar os documentos Classe de proteção II ▶ Entregue este manual, bem como todos VAE 90/1 AHT Designação do mo- os documentos a serem respeitados, ao delo VAE 150/1 AHT utilizador da instalação.

  • Seite 18: Instalação

    5.3 Montar a unidade de ventilador 1. Tenha em conta a disposição correta dos cabos de alimentação de corrente. Condições: Funcionamento automático VAE 90/1 AHT: VAE 90/1 AHT: – O funcionamento automático re- 170 mm 38 mm VAE 150/1 AHT: VAE 150/1 AHT: quer um cabo bifilar.

  • Seite 19: Instalação Elétrica

    Instalação 5 Condições: Instalação por baixo do reboco Condições: Instalação por baixo do reboco ▶ Passe o cabo através da passagem do cabo. ▶ Abra, mediante rutura, o local previsto para a passagem do cabo. Condições: Instalação por cima do reboco 5.

  • Seite 20: Ligar A Alimentação De Corrente

    5 Instalação ▶ 5.4.2 Regular o temporizador para o Proteja a alimentação de cor- tempo de marcha por inércia e rente contra rearme automá- a humidade do ar tico. ▶ Verificar se as ligações estão isentas de tensão. 5.4.1 Ligar a alimentação de 15´...

  • Seite 21: Colocação Em Funcionamento 6

    Colocação em funcionamento 6 6 Colocação em 9 Colocação fora de serviço funcionamento 9.1 Colocar o produto definitivamente fora de 6.1 Ligar o aparelho funcionamento ▶ Ligue a alimentação de corrente. 1. Desligue a tensão do produto, desli- gando para tal todas as alimentações 7 Eliminação de falhas de corrente em todos os polos (dispo- sitivo elétrico de separação com uma...

  • Seite 22: A Dados Técnicos

    Anexo Anexo A Dados técnicos Dados técnicos – Generalidades VAE 90/1 AHT VAE 150/1 AHT Peso 0,5 kg 0,6 kg Débito (com proteção contra 80 m³/h 140 m³/h vento) Débito (sem proteção contra 90 m³/h 150 m³/h vento) Pressão máx. de serviço...
  • Seite 23 Contents Installation instructions Contents Safety .......... 22 Action-related warnings ....22 Intended use ........ 22 General safety information... 23 Regulations (directives, laws, standards)........24 Notes on the documentation ..25 Observing other applicable documents ........25 Storing documents....... 25 Validity of the instructions .... 25 Product description....

  • Seite 24: Safety

    1 Safety 1 Safety also only be operated together with room-sealed combustion 1.1 Action-related warnings locations. Classification of action-re- Due to the high level of expos- lated warnings ure to dust, the product must The action-related warnings not be operated while any con- are classified in accordance struction work is underway.

  • Seite 25: General Safety Information

    Safety 1 1.3 General safety 3 mm, e.g. fuse or line protec- information tion switch). ▶ Secure against being 1.3.1 Risk caused switched back on again. by inadequate ▶ Check that there is no qualifications voltage. The following work must only be carried out by competent 1.3.3 Risk of poisoning persons who are sufficiently...

  • Seite 26: Regulations (Directives, Laws, Standards)

    1 Safety 1.4 Regulations (directives, laws, standards) ▶ Observe the national regula- tions, standards, guidelines and laws. Installation instructions 0020237953_01...

  • Seite 27: Notes On The Documentation 2

    You must observe all the operating and instructions. installation instructions included with the Protection class II system components. ▶ Observe the country-specific notes in VAE 90/1 AHT the Country Specifics appendix. Type designation VAE 150/1 AHT 2.2 Storing documents Extract air fan ▶...

  • Seite 28: Assembly

    1. When determining the installation loc- unit. ation, take into consideration the pro- duct's sound power level. 2. Take the pipe diameter into considera- tion. – VAE 90/1 AHT: 100 mm – VAE 150/1 AHT: 120 mm Installation instructions 0020237953_01...

  • Seite 29: Electrical Installation

    Installation 5 Conditions: Flush mounting Conditions: Flush mounting ▶ Guide the cable through the grommet. ▶ Break through the intended point for the grommet. Conditions: Surface installation 5. Install the fan unit. 6. Use suitable rawl plugs and flat-head screws. 5.4 Electrical installation ▶...

  • Seite 30: Start-Up

    6 Start-up 5.4.1 Connecting the power supply 5.5 Fitting the front panel ▶ 1. Connect the power supply as follows. Fit the front panel. Conditions: Automatic mode ▶ 6 Start-up Connect L and N (1). Conditions: Manual mode 6.1 Switching on the product ▶...

  • Seite 31: Decommissioning 9

    Decommissioning 9 contact the contact address provided on the reverse of these instructions. ▶ If you require spare parts for mainten- ance or repair work, use only the spare parts that are permitted for the product. 9 Decommissioning 9.1 Permanently decommissioning the product 1.

  • Seite 32: Appendix

    Appendix Appendix A Technical data Technical data – General VAE 90/1 AHT VAE 150/1 AHT Weight 0.5 kg 0.6 kg Flow rate (with wind guard) 80 m³/h 140 m³/h Flow rate (without wind guard) 90 m³/h 150 m³/h Max. operating pressure...

  • Seite 33: Country Specifics

    31 1 supplier AT, Austria Vaillant Group Austria GmbH Clemens-Holzmeister-Straße 6 1100 Wien Österreich DE, Germany Vaillant Deutschland GmbH & Co.KG Berghauser Str. 40 D-42859 Remscheid Deutschland PT, Portugal Vaillant Group International GmbH Berghauser Strasse 40 42859 Remscheid Deutschland...
  • Seite 34 Country specifics recoVAIR 0020236694_00...
  • Seite 35 0020236694_00 recoVAIR Country specifics...
  • Seite 36 0020237953_01 0020237953_01 04.11.2016 Supplier © These instructions, or parts thereof, are protected by copyright and may be reproduced or distributed only with the manufacturer's written consent.
