6 Montage
12 Luftrohr
13 Windschutz
1.
Legen Sie den Einbauort der Verbrennungsluftzufuhr an
der Außenwand bzw. in der Schachtwand fest.
Alternative 1 / 2
2.
Bedingungen: Verbrennungsluftzufuhr von der Außenwand
▶
Entfernen Sie die Muffe des Luftrohrs, auf das der
Windschutz (13) montiert wird.
13
12
▶

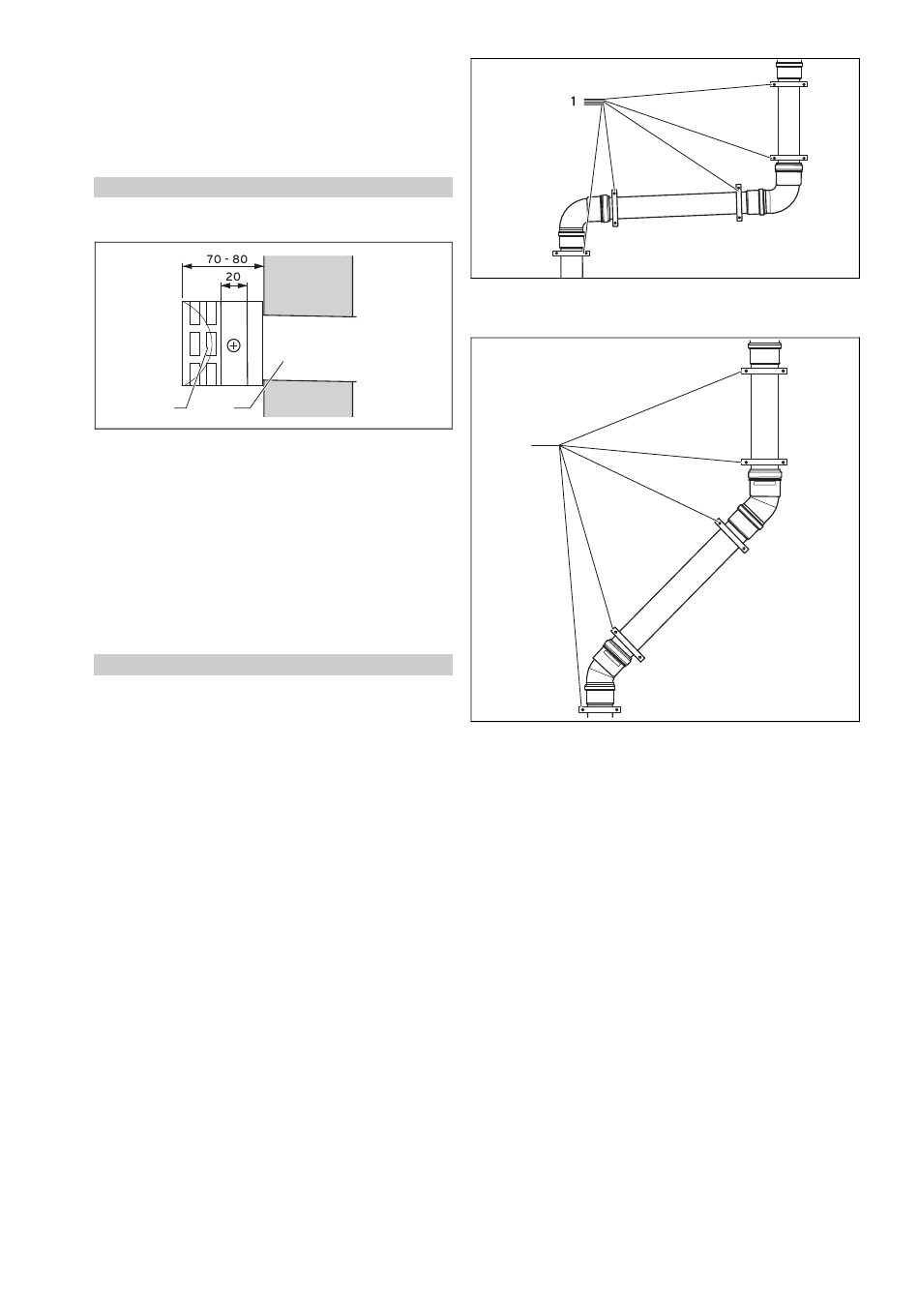

Schieben Sie den Windschutz (13) etwa 20 mm auf
das Luftrohr (12).
▶
Fixieren Sie den Windschutz mit der beiliegenden
Schraube
▶
Befestigen Sie das Luftrohr von innen und außen
mit Mörtel.
▶
Lassen Sie den Mörtel aushärten.
▶
Montieren Sie an beiden Seiten (innen und außen)
der Außenwand je eine Rosette (Art.-Nr. 009477)
am Luftrohr.
2.
Alternative 2 / 2
Bedingungen: Verbrennungsluftzufuhr aus dem Schacht
▶
Setzen Sie das Luftrohr (12) in den Schachtdurch-
bruch ein, sodass das äußere Ende bündig mit der
Schachtinnenwand abschließt.
▶
Befestigen Sie das Luftrohr mit Mörtel.
▶
Lassen Sie den Mörtel aushärten.
▶
Montieren Sie die Rosette (Art.-Nr. 009477) am Luft-
schacht.
6.2.8.5 Waagerechte Abgas- und Luftleitung
montieren
1.
Montieren Sie die Verlängerungen (7) beginnend vom
Schacht bzw. Außenwand hin zum Gerät.
2.
Kürzen Sie bei Bedarf die Verlängerungen mit einer
Säge.
3.
Montieren Sie pro Verlängerung eine Befestigungs-
schelle unmittelbar neben der Muffe.
40
14 Belüftung des Raumes
4.
Montieren Sie nach jedem 87°-Bogen eine weitere
Schelle (1) an die Verlängerung.
1
5.
Montieren Sie nach jedem 45°-Bogen eine weitere
Schelle (1) an die Verlängerung.
6.
Stecken Sie zuletzt die Bögen (8) oder die Revisions-
T-Stücke (9) der Luftleitung und der Abgasleitung in die
entsprechenden Anschlüsse des Geräts.
–
Luft- und Abgasseite der Anschlüsse dürfen nicht
vertauscht werden.
6.2.8.6 Verbrennungsluftzufuhr aus
dem Aufstellraum montieren
(Raumluftabhängiger Betrieb)
1.
Wechseln Sie ggf. das Anschlussstück für die
Luft/Abgasführung.
–
Benötigtes Anschlussstück: ⌀ 80/125 mm
2.
Montieren Sie die starre Abgasleitung. (→ Seite 25)
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
