6 Montage
6.11.5 Luftrohrschellen montieren
1
1
1
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Durch nicht sicher miteinander verbundene
Rohre können Abgase austreten.
▶
Sichern Sie die Schellen und Luftrohre
durch die beiliegenden Schrauben.
74
2
3
2
3
2
3
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Abgas kann durch das beschädigte Abgas-
rohr austreten.
▶
Achten Sie darauf, dass das Abgasrohr
beim Bohren nicht beschädigt wird.

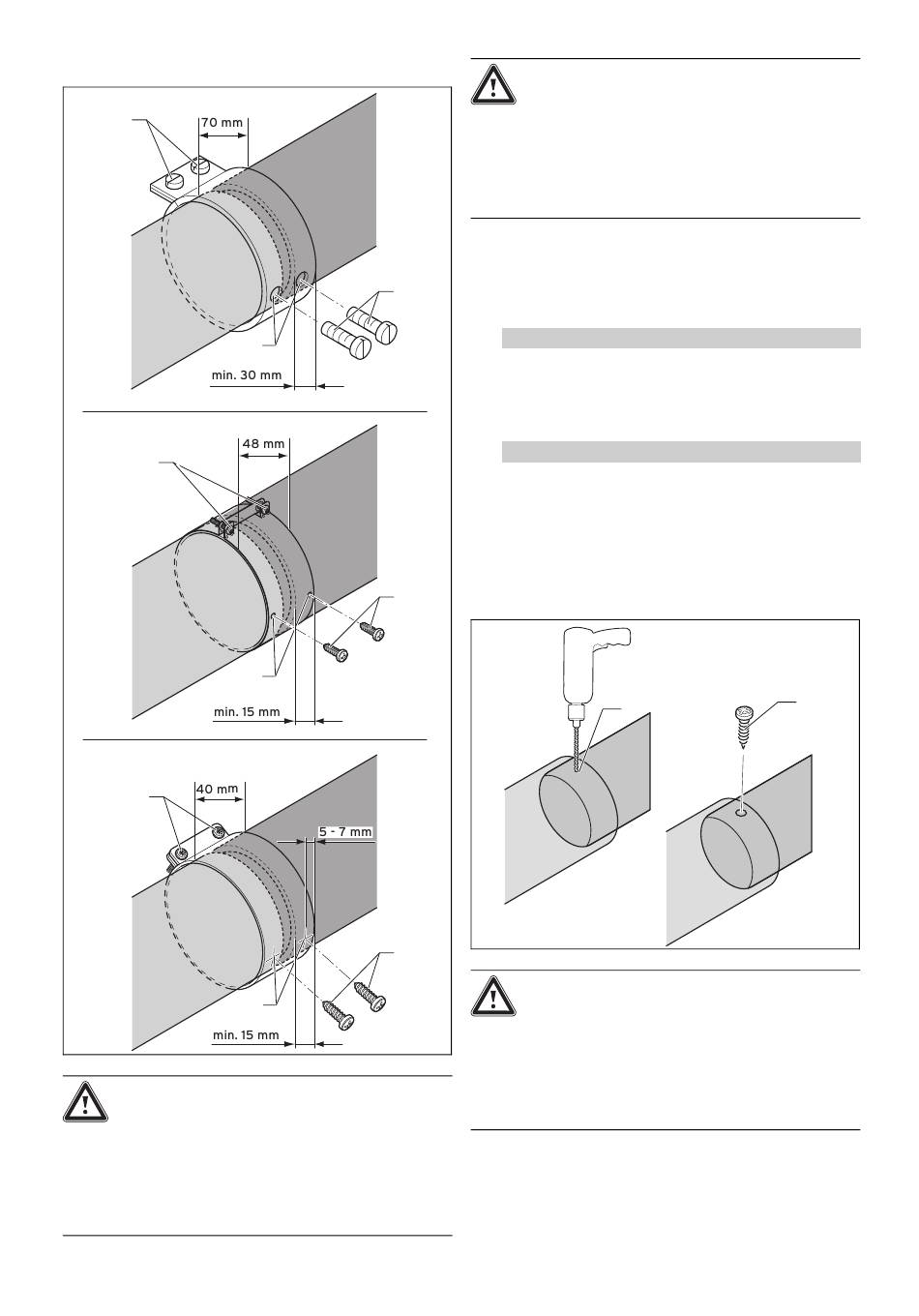

1.
Schieben Sie die Luftrohrschelle über die Trennstelle
der Luftrohre und ziehen Sie die Schrauben (1) an.
–
Abstand Luftrohre: ≤ 5 mm
Alternative 1 / 2
2.
Bedingungen: 70-mm- und 48-mm-Luftrohrschelle
▶
Bohren Sie durch die Löcher der Luftrohrschelle (3)
Löcher in das Luftrohr.
–
Durchmesser: 3 mm
2.
Alternative 2 / 2
Bedingungen: 40-mm-Luftrohrschelle
▶
Bohren Sie durch die Luftrohrschelle (3) Löcher in
das Luftrohr.
–
Durchmesser: 3 mm
3.
Setzen Sie die Sicherungsschrauben (2) ein.
4.
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
6.11.6 Teleskopverlängerung fixieren
1
Ø 3 mm
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Abgas kann durch das beschädigte Abgas-
rohr austreten.
▶
Achten Sie darauf, dass das Abgasrohr
beim Bohren nicht beschädigt wird.
1.
Bohren Sie ein Loch (1) in die übereinander geschobe-
nen Luftrohre.
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
