Achtung: Beachten Sie alle Sicherheits- und Warnhin-
weise aus den Kapiteln, auf die zur Montage verwiesen
wird.

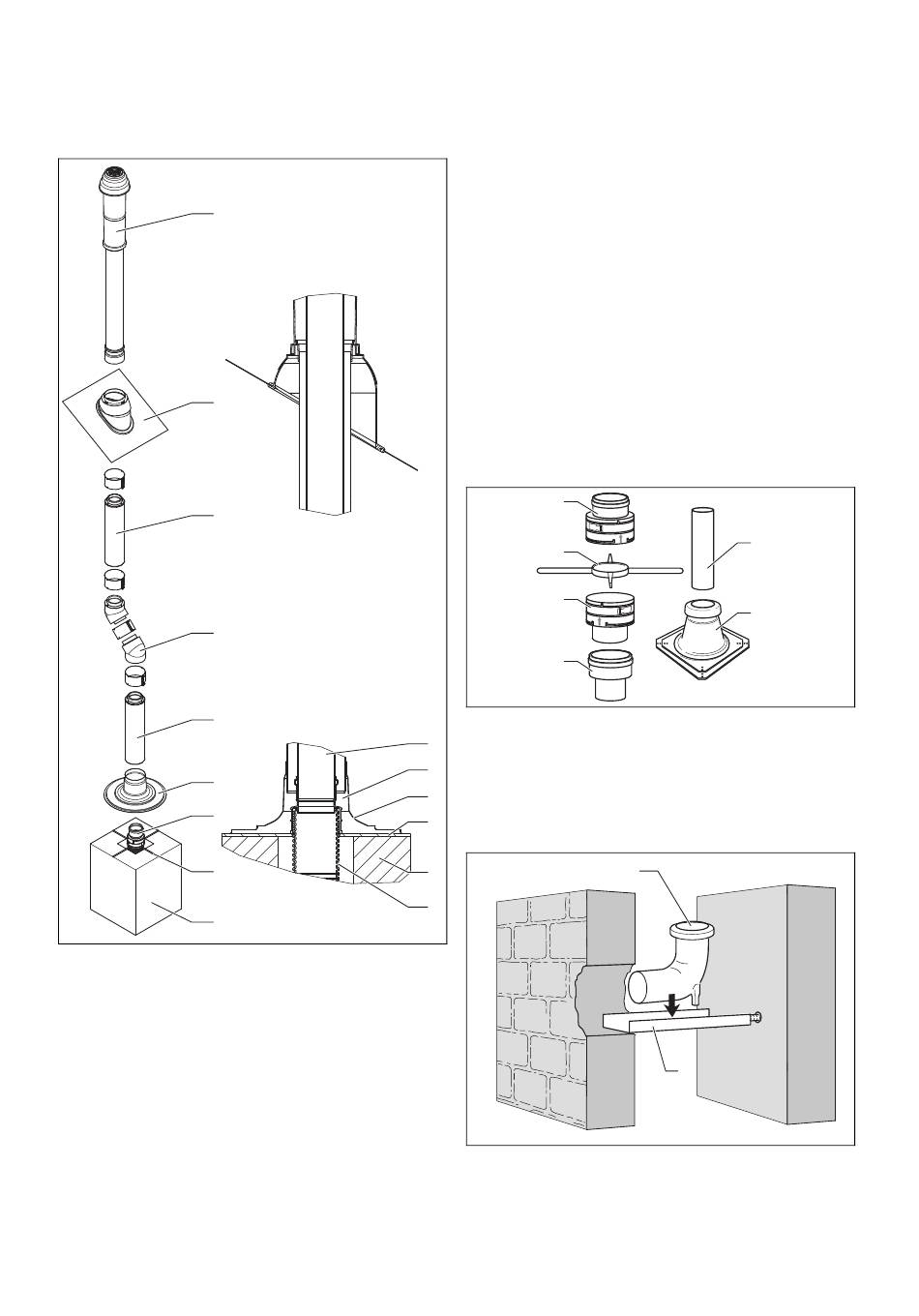

6.2.5.1 Senkrechte Dachdurchführung montieren
1
2
3
4
5
6
7
8
9
1
Senkrechte Dachdurch-
führung ⌀ 80/125 mm (PP)
2
Schrägdachpfanne
3
Verlängerung
⌀ 80/125 mm (PP)
45°-Bögen ⌀ 80/125 mm
4
(PP)
5
Verlängerung
⌀ 80/125 mm (PP)
1.
Stellen Sie die Mündung des abgetragenen Schachtes
so her, dass das Wandfutter glatt und eben ist.
2.
Beginnen Sie die Montage nach den Anweisungen fol-
gender Kapitel:
3.
Montieren Sie die Auflageschiene und den Stützbogen.
(→ Seite 35)
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
5
7
6
8
9
10
6
Flachdachkragen
7
Verbindungsstück mit
Muffe
8
Montagekreuz
9
Abgetragener Schacht
10 Flexible Abgasleitung
⌀ 80 mm (PP)
4.
Montieren Sie die flexible Abgasleitung. (→ Seite 33)
5.
Setzen Sie den Flachdachkragen (6) mittig auf den
Schacht (9) mit Montagekreuz (8) auf und befestigen
Sie ihn mit Dübel und Schrauben.
6.
Stecken Sie das Abgasrohr einer Verlängerung (5) in
das Verbindungsstück mit Muffe (7).
7.
Montieren Sie die senkrechte Dachdurchführung nach
den Anweisungen folgender Kapitel:
8.
Montieren Sie die Dachdurchführung durch Schrägdä-
cher. (→ Seite 57)
9.
Montieren Sie den Schachtanschluss für raumluftunab-
hängige Betriebsweise. (→ Seite 26)
10. Schließen Sie das Produkt an den Zuluft-/Abgas-
anschluss an. (→ Seite 66)
6.2.6
Flexible Abgasleitung DN 100 montieren
Zur Montage der flexiblen Abgasleitung im Schacht wird zu-
nächst der Schachtdurchbruch hergestellt und die Auflage-
schiene mit dem Stützbogen montiert. Anschließend wird die
Leitung im Schacht montiert
6.2.6.1 Lieferumfang Art.-Nr. 303516
4
3
2
1
Übergangsstück ⌀ 80 mm
1
- ⌀ 100 mm
2
Einsteckelement
3
Montagekreuz
6.2.6.2 Auflageschiene und Stützbogen montieren
1
1.
Legen Sie den Einbauort fest.
2.
Stemmen Sie einen ausreichend großen Durchbruch in
den Schacht.
3.
Bohren Sie ein Loch in die hintere Schachtwange.
Montage 6
6
5
4
Verbindungsstück mit
Muffe
5
Schachtaufsatz
6
Mündungsrohr
2
35
