6 Montage
▶
Montieren Sie die Öffnung für die Ver-
brennungsluftzufuhr und die Mündung der
Abgasanlage nur auf einer Seite des Firs-
tes.
1.
Wählen Sie eine geeignete Position für das Luftansaug-
stück (1) in der Außenwand.
2.
Bohren Sie dort ein Loch in die Außenwand.
–
Durchmesser: 130 mm
3.
Setzen Sie das Luftansaugstück in die Bohrung so ein,
dass die Abgasmuffe (2) nach innen zeigt und das kon-
zentrische Rohr mit der Außenwand bündig abschließt.
4.
Verschließen Sie den Raum zwischen Wand und Luft-
ansaugstück, z. B mit Mörtel.
5.
Dübeln Sie das Zuluftgitter (6) so an der Außenwand
an, dass die Lamellen schräg nach unten gerichtet sind
und kein Wasser eindringen kann.
6.
Montieren Sie die Mauerrosette (4).
7.
Wenn Sie das Luftansaugstück gekürzt haben, dann
setzen Sie die Dichtung (3) und den zweiten Abstands-
halter (5) wieder in den Ringspalt ein.

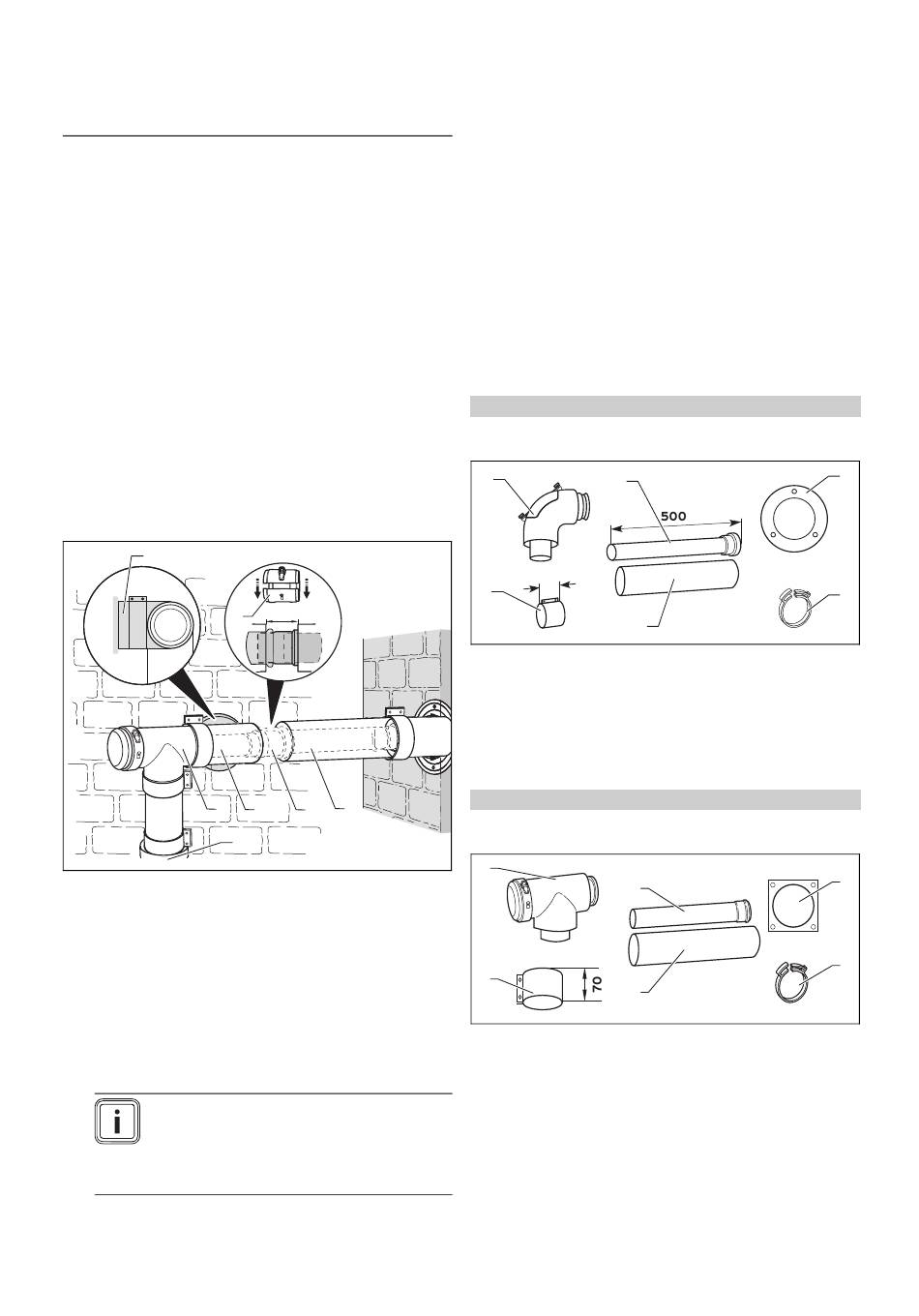

6.7.6
Luftzuführung durch die Außenwand
montieren
1
7
3
2
1
Luftansaugstück
2
Anschlussstück für Luft-
/Abgasführung
3
87°-Revisions-T-Stück
4
Zuluftanschluss-T-Stück
1.
Verbinden Sie das Revisions-T-Stück (3) mit dem An-
schlussstück für die Luft-/Abgasführung.
2.
Verbinden Sie das Zuluftanschluss-T-Stück (4) mit dem
Revisions-T-Stück.
Hinweis
Das Zuluftanschluss-T-Stück kann auch zwi-
schen dem Anschlussstück für die Luft-/Ab-
gasführung. (2) und Revisions- T-Stück ein-
gesetzt werden.
62
82 - 84
6
4
5
5
Trennvorrichtung
6
Verlängerung
7
Abgasleitung
8
Luftschelle
3.
Stecken Sie die Trennvorrichtung (5) mit der Muffe bis
zum Anschlag auf die Verlängerung.
4.
Verbinden Sie die Verlängerung (6) mit der Abgaslei-
tung.
5.
Verbinden Sie die Trennvorrichtung mit dem Zuluftan-
schluss- T-Stück. Diese Stelle dient später als Trenn-
stelle.
6.
Montieren Sie die Luftschelle (7) der Trennvorrichtung.
7.
Verlegen Sie Verlängerungen und Rohre bis zum Zu-
luftanschluss-T-Stück. Beginnen Sie am Luftansaug-
stück (1).
8.
Verbinden Sie alle Trennstellen mit Luftrohrschellen.
(→ Seite 74)
6.8
Konzentrischen Anschluss an Luft-
/Abgassystem für Unterdruck montieren
6.8.1
Lieferumfang Art.-Nr. 303923
Gilt für: Luft-/Abgassystem ⌀ 60/100 mm
Komponenten
1
3
40
2
1
Revisionsbogen
2
40-mm-Luftrohrschelle
(2 x)
3
Abgasrohr
6.8.2
Lieferumfang Art.-Nr. 303208
Gilt für: Luft-/Abgassystem ⌀ 80/125 mm
Komponenten
1
3
2
4
1
Revisions-T-Stück
2
70-mm-Luftrohrschelle
(2 x)
3
Abgasrohr
Montageanleitung Luft-/Abgassystem für ecoTEC plus 0020159913_00
4
4
Luftrohr
5
Mauerrosette
6
Fixierschelle
4
Luftrohr
5
Mauerrosette
6
Fixierschelle
5
6
5
6
