5 Installation

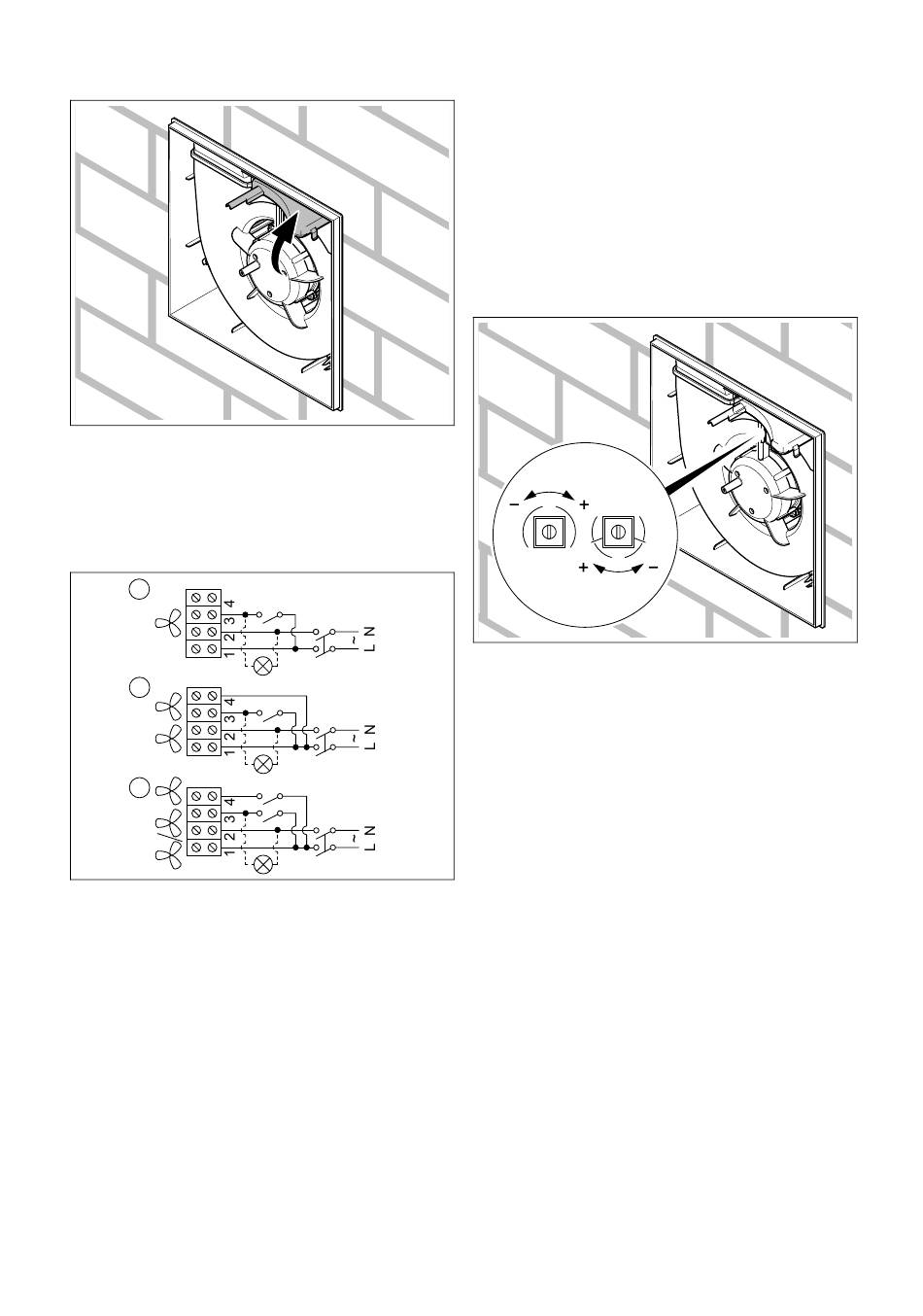

5.4.1 Stromversorgung anschließen
1. Öffnen Sie das Gehäuse der
Elektronikbox.
2. Führen Sie das Stromkabelende
durch die Kabeldurchführung in die
Elektronikbox.
1
2
3
3. Schließen Sie L und N an.
– Automatischer Betrieb in Lüfterstufe
1, über einstellbare Luftfeuchte ge-
steuert. Optional zusätzlich manu-
eller Betrieb mit einstellbarer Nach-
laufzeit, über Lichtschalter gesteuert
(1).
– Automatischer Betrieb in Lüfterstufe
2, über einstellbare Luftfeuchte ge-
steuert. Optional zusätzlich manu-
eller Betrieb mit einstellbarer Nach-
laufzeit, über Lichtschalter gesteuert
(2).
8
– Automatischer Betrieb, über einstell-
bare Luftfeuchte gesteuert. Lüfter-
stufe 1 oder 2 über separaten Schal-
ter wählbar. Optional zusätzlich
manueller Betrieb mit einstellbarer
Nachlaufzeit, über Lichtschalter ge-
steuert (3).
5.4.2 Schaltuhr für die Nachlaufzeit
und Luftfeuchte einstellen
15´
90
2´ 25´
T
1. Stellen Sie die Schaltuhr für die Nach-
laufzeit ein.
– Einstellbare Nachlaufzeit: 2 – 25 Mi-
nuten
2. Stellen Sie die Luftfeuchte ein.
– Werksseitige Luftfeuchte: 65 %
– Einstellbare Luftfeuchte: 40 – 90 %
3. Schließen Sie das Gehäuse der
Elektronikbox.
Installations- und Wartungsanleitung 0020237954_00
HT 40
65
