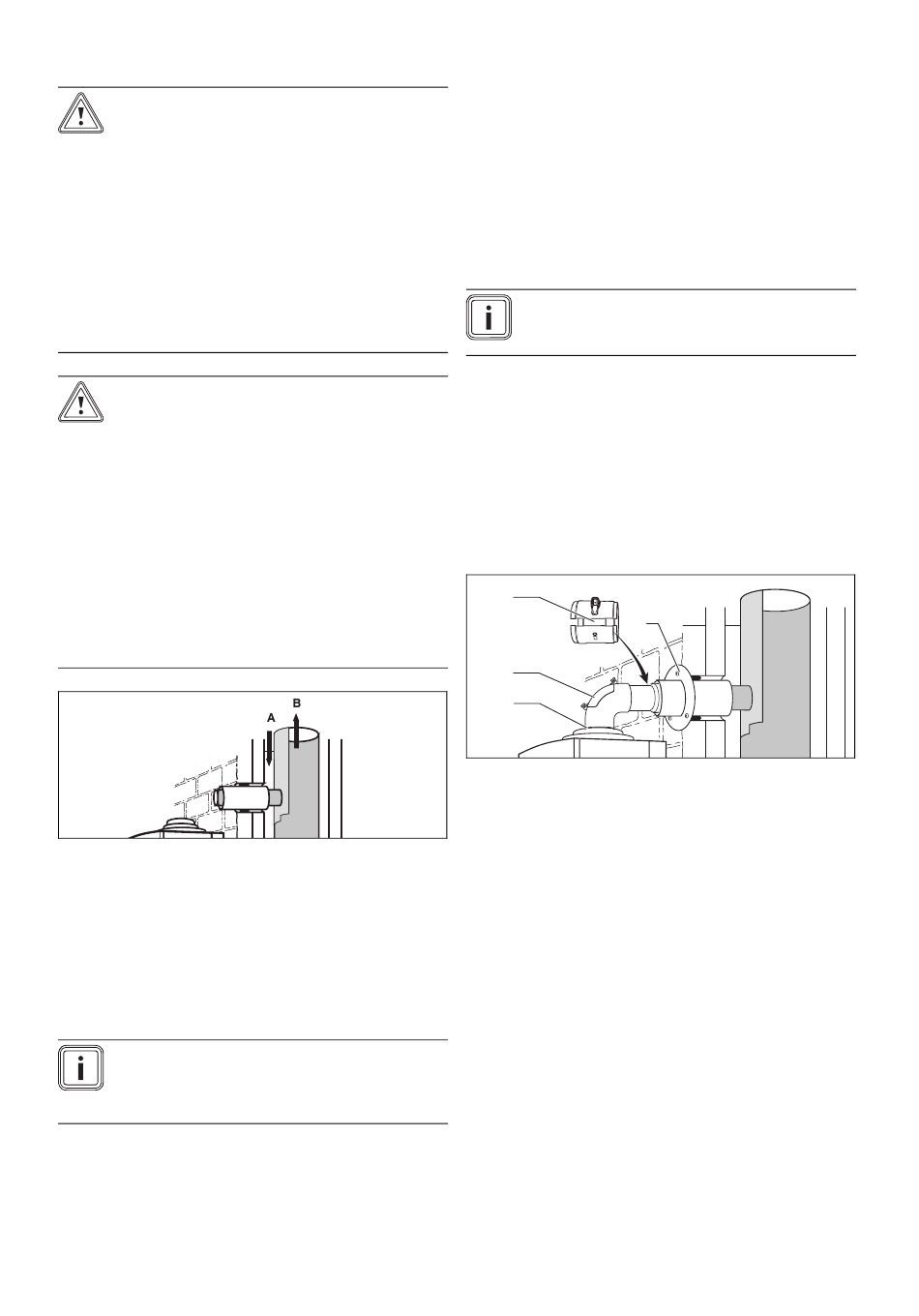

6.8.3
Anschluss an Luft-/Abgassystem montieren
Vorsicht!
Beschädigungsgefahr für das Produkt!
Im senkrechten Teil der Abgasanlage darf
kein Überdruck auftreten, da in diesem Fall
der Brenner pulsieren kann und das Produkt
beschädigt wird. Das Produkt ist für diese Be-
triebsweise nicht geeignet und nicht geprüft.
▶
Führen Sie einen Funktionsnachweis
der senkrechten Abgasleitung nach
EN‑13384 mit den Angaben von Abgas-
temperatur und Abgasmassenstrom aus
der Installationsanleitung des Produkts
durch.
Vorsicht!
Beschädigungsgefahr für die Bausub-
stanz!
Die statische und die brandschutztechnische
Funktion der Schachtwand können durch
Befestigungen beeinträchtigt werden.
▶
Bringen Sie keine Befestigungen mit
Schrauben, Dübeln usw. unmittelbar an
der Schachtwand des Luft-/Abgassystems
an.
▶
Bringen Sie Befestigungen an einer Vor-
mauerung oder seitlich an der Wand an.
▶
Beachten Sie die Vorgaben des Herstel-
lers des Luft-/Abgassystems.
A Luft
▶
Erstellen Sie am Luft-/Abgassystem einen Anschluss für
raumluftabhängige Betriebsweise.
–
Anschlusshöhe des Produkts (inklusive Anschluss-
stück für Luft-/Abgasführung und Revisions-T-Stück),
siehe Installationsanleitung des Produkts.
6.8.4
Anschluss an Luft-/Abgassystem aus
Keramik montieren
Hinweis
Luft-/Abgassysteme aus Keramik sind meist mit
Gummidichtmuffen ausgestattet und haben am
luftseitigen Anschluss einen Rohranschlag.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
B Abgas
1.
Damit das Abgasrohr in die Dichtung geschoben
werden kann, trennen Sie die Muffe am Abgasrohr ab.
2.
Beachten Sie beim Kürzen des Luftrohrs, dass Sie das
Ende mit dem Abstandshalter nicht abtrennen.
3.
Klemmen Sie die beiliegende Fixierschelle so um das
Abgasrohr, dass die Fixierschelle das Abgasrohr nach
dem Einsetzen in die Abgasmuffe des Luft-/Abgassys-
tems am Abstandhalter des Luftrohrs abstützt. So ver-
hindern Sie ein Hineinschieben in den Abgasschacht.
6.8.5
Anschluss an Luft-/Abgassystem aus Metall
montieren
Hinweis
Luft-/Abgassysteme aus Metall weisen abgassei-
tig zylindrische Stutzen auf.
1.
Setzen Sie das konzentrische Abgasrohr mit Muffe ein.
2.
Achten Sie darauf, dass das Abgasrohr bei dieser
Montage mit dem Abstandshalter im Luftrohr arretiert
ist. Auf die Rohrschelle können Sie dabei verzichten.
3.
Bei Luft-/Abgassystemen aus Metall ohne Muffe müs-
sen Sie mit Mörtel das Luftrohr befestigen und den
Schacht verschließen.
Produkt an Luft-/Abgassystem ⌀ 60/100 mm
6.8.6
anschließen
1
4
2
3
1.
Schieben Sie die Mauerrosette (4) auf das Luftrohr.
2.
Installieren Sie die das Produkt.
3.
Verbinden Sie den Revisionsbogen(2) mit dem An-
schlussstück für die Luft-/Abgasführung (3).
4.
Wenn das Produkt unmittelbar an der Vormauerung
installiert wird: Verbinden Sie den Revisionsbogen mit
der Abgasleitung. Die Verwendung einer Trennvorrich-
tung ist dabei nicht möglich.
5.
Wenn das Produkt entfernt von der Vormauerung
installiert wird: Stecken Sie die Trennvorrichtung mit der
Muffe bis zum Anschlag auf die Verlängerung.
6.
Verbinden Sie die Verlängerung mit der Abgasleitung.
7.
Verbinden Sie die Trennvorrichtung mit dem Revisions-
bogen.
8.
Montieren Sie die Luftschelle (1) der Trennvorrichtung.
9.
Verbinden Sie alle Trennstellen mit Luftrohrschellen(1).
Montage 6
