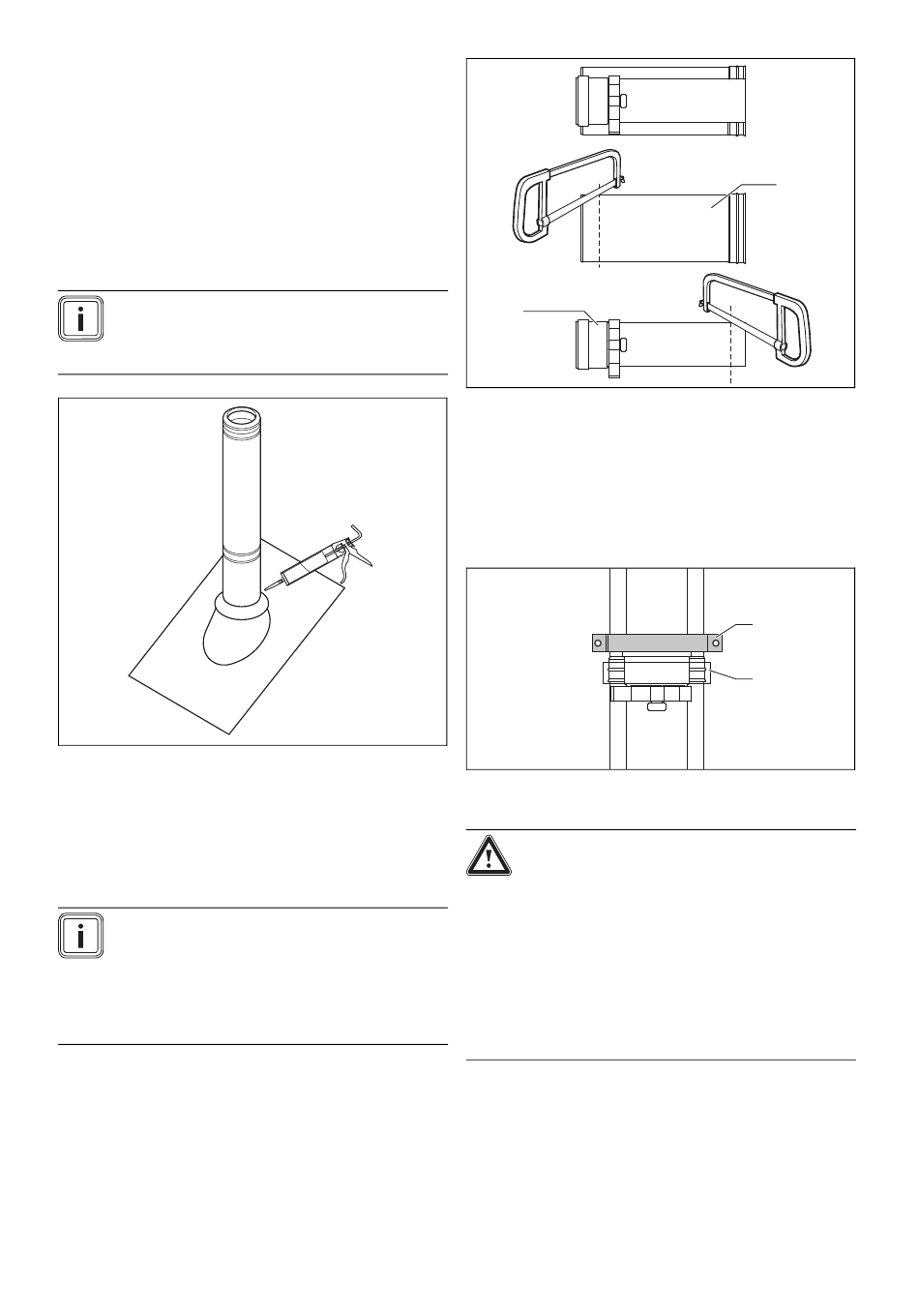

20. Montieren Sie die Abgasleitungen, ggf. Revisionsöff-
nung und Umlenkungen und das Endstück.
–
Das Endstück ist abgasseitig in Edelstahl ausge-
führt. Damit ist die Abgasmündung auch gegen UV-
Strahlung beständig.
–
Der Abstand der Mündung von der Dachfläche
muss mindestens 40 cm betragen, bei Produktleis-
tungen über 50 kW mindestens 100 cm.
21. Ziehen Sie alle Wandbefestigungen und Luftschellen
fest.
6.4.4
Regenkragen montieren
Hinweis
Wenn die Abgasführung durch einen Dachüber-
stand geführt wird, dann muss der Regenkragen
auf die Abgasführung montiert werden.
1.
Positionieren Sie den Regenkragen.
2.
Ziehen Sie die Klemmschraube fest.
3.
Dichten Sie die Fuge zwischen Regenkragen und Ab-
gasführung mit einem UV-beständigen Material dauer-
elastisch ab.
6.4.5
Kürzbare Verlängerung montieren
Hinweis
Bei der kürzbaren Verlängerung (Art.-Nr.
0020042755) ist der Abstandshalter zur Zentrie-
rung des Abgasrohres in dem Außenrohr nicht mit
dem Außenrohr verbunden. Das Außenrohr hat
an der Einsteckseite keine Sicke, da diese Seite
gekürzt wird.
0020159913_00 Luft-/Abgassystem für ecoTEC plus Montageanleitung
2
1.
Ziehen Sie zum Kürzen der Verlängerung das Abgas-
rohr (1) aus dem Außenrohr (2) heraus.
2.
Kürzen Sie Abgasrohr und Außenrohr um das gleiche
Maß.
–
Kürzen Sie Abgasrohr und Außenrohr an der von
der Muffe abgewandten Seite. Der Abstandshalter
muss an dem Abgasrohr arretiert bleiben.
3.
Schieben Sie das Abgasrohr wieder in das Außenrohr.
1
Leitungshalter Außenwand
Warnung!
Verletzungsgefahr durch herabfallende
Teile!
Das Außenrohr der kürzbaren Verlänge-
rung hat an der Unterseite keine Sicke, die
Klemmschelle kann das Rohrsystem nicht
stabilisieren.
▶
Bauen Sie eine zusätzliche Leitungshalter
Außenwand ein, damit das System nicht
durch Windlasten getrennt und gelöst
werden kann.
4.
Montieren Sie unmittelbar oberhalb der kürzbaren Ver-
längerung einen zusätzlichen Leitungshalter Außen-
wand.
Montage 6
1
1
2
2
Klemmschelle
51
